Detalhes do produto:
|
| Conformidade de HDMI: | HDMI 1,4 | Conformidade de HDCP: | HDCP 1,4 |
|---|---|---|---|
| Largura de banda video: | 4.95Gbps | Definições video: | o de elevação máxima a 1920× 1080P@60Hz |
| Profundidade de cor: | de 8 bits | Espaço de cor: | RGB, 4:4 de YCbCr: 4, 4:2 de YCbCr: 2 |
| Formatos audio análogos: | LPCM2.0 44.1KHz 48KHz | Proteção do ESD: | modelo do Humano-corpo: ±8kV (descarga), ±4kV de Ar-Gap (descarga do contato) |
| Portos de entradas: | tipo A de 4x HDMI [19-pin fêmea] 1x SEVICER [micro USB, porto da atualização] | Portos de saídas: | tipo áudio 1x de 1x HDMI de A [19-pin fêmea] 1x VGA [VGA-D] [Mini-jaque estereofônico de 3.5mm] |
| Alojamento: | Cerco do metal | Cor: | Preto |
| Dimensões: | 185mm (W)×111.8mm (D)×21mm (h) | Peso: | 500g |
| Fonte de alimentação: | Entrada: AC100~240V 50/60Hz, saída: DC12V/1A (os padrões de US/EU, CE/FCC/UL certificaram) | Consumo de potência: | 5.28W (máximo) |
| Temperatura de funcionamento: | 0°C ~ 40°C/32°F ~ 104°F | Temperatura de armazenamento: | -20°C ~ 60°C/-4°F ~ 140°F |
| Humidade relativa: | RH de 20~90% (não-condensação) | ||
| Destacar: | 4x1 Multiviewer,Quadrilátero 4x1 Multiviewer,Multiviewer HDMI 4x1 |
||
Definição video máxima do quadrilátero 4x1 Multiviewer 1920×1080P 60Hz de HDMI
Multi-visor do quadrilátero de HDMI 4×1
1. introdução
O multi-visor do quadrilátero do elevado desempenho 4×1 apoia quatro rotas HDMI que os índices altos da entrada da definição sejam indicados em uma tela de HDMI e em uma tela de VGA simultaneamente. Apoia as saídas de áudio análogas que podem ser fonte de entrada diferente selecionada. Apoia cinco modos de exposição da multi-vista. A definição da saída pode ser ajustada e apoia o de elevação máxima a 1920× 1080@60Hz. O produto pode ser controlado através do botão e do controlo a distância do painel frontal.
2. características
☆ HDMI 1,4, HDCP 1,4 complacente
A definição entrada ☆ pode automatizar o reconhecimento.
(480i~1080P60,800x600~1920x1080)
A definição da saída do ☆ pode ser selecionada pelo botão do em-painel e pelo controlo a distância, o de elevação máxima a 1080P@60Hz (1920x1080P@60Hz, 1280x720P@60Hz)
Apoios de áudio LPCM do ☆ 2CH
O ☆ apoia modos de 1/2/4 devista das janelas
O controle do ☆ é através do botão e do controlo a distância do em-painel
3. Índices do pacote
①Multi-visor do quadrilátero de 1× HDMI 4×1
②Adaptador da alimentação de DC de 1× 12V/1A
③Controlo a distância 1×
④2× que monta as orelhas
⑤Manual do usuário 1×

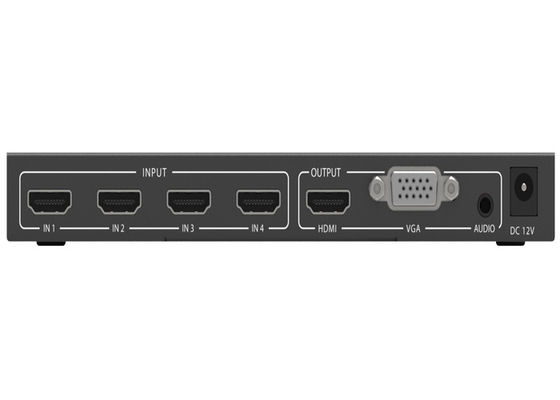

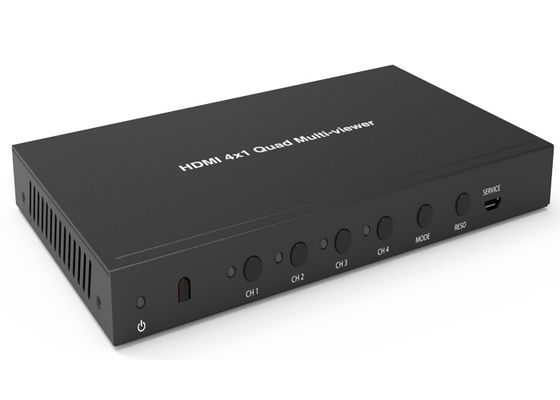

Como estão abaixo as imagens para o Multi-visor do quadrilátero de HDMI 4×1.
4. especificações
|
Técnico |
|
|
Conformidade de HDMI |
HDMI 1,4 |
|
Conformidade de HDCP |
HDCP 1,4 |
|
Largura de banda video |
4.95Gbps |
|
Definições video |
o de elevação máxima a 1920× 1080P@60Hz |
|
Profundidade de cor |
de 8 bits |
|
Espaço de cor |
RGB, 4:4 de YCbCr: 4, 4:2 de YCbCr: 2 |
|
Formatos audio análogos |
LPCM2.0 44.1KHz 48KHz |
|
Proteção do ESD |
modelo do Humano-corpo: ±8kV (descarga), ±4kV de Ar-Gap (descarga do contato) |
|
Conexões |
|
|
Portos de entradas |
tipo A de 4x HDMI [19-pin fêmeas] 1x SEVICER [micro USB, porto da atualização] |
|
Portos de saídas |
tipo A de 1x HDMI [19-pin fêmeas] 1x VGA [VGA-D] áudio 1x [Mini-jaque estereofônico de 3.5mm] |
|
Mecânico |
|
|
Alojamento |
Cerco do metal |
|
Cor |
Preto |
|
Dimensões |
185mm (W)×111.8mm (D)×21mm (h) |
|
Peso |
500g |
|
Fonte de alimentação |
Entrada: AC100~240V 50/60Hz, saída: DC12V/1A (Os padrões de US/EU, CE/FCC/UL certificaram) |
|
Consumo de potência |
5.28W (máximo) |
|
Funcionamento Temperatura |
0°C ~ 40°C/32°F ~ 104°F |
|
Temperatura de armazenamento |
-20°C ~ 60°C/-4°F ~ 140°F |
|
Humidade relativa |
RH de 20~90% (não-condensação) |
5. controles e funções de operação

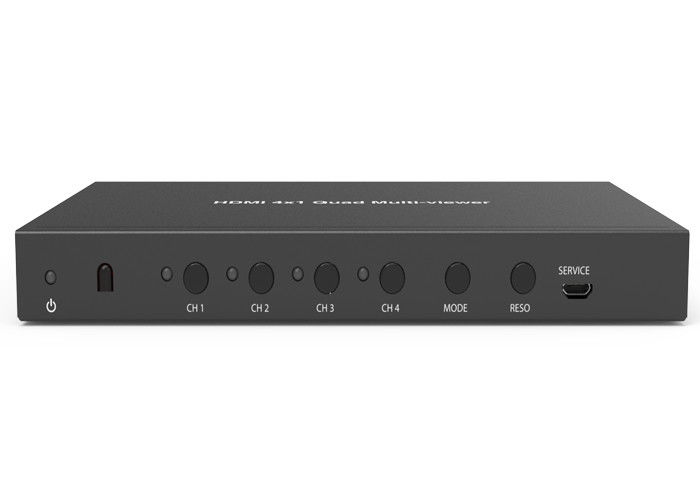

5,1 Front Panel
|
Número |
Nome |
Descrição da função |
|
1 |
DIODO EMISSOR DE LUZ DO PODER |
O diodo emissor de luz iluminará verde quando a unidade é trabalho, vermelho quando a unidade reagir do modo à espera. |
|
2 |
IR |
Janela do receptor do IR. Aceita o sinal de controle remoto deste dispositivo somente. |
|
3 |
Botão CH1/CH2/CH3/CH4 |
Botão seleto do canal de entrada (veja por favor de “a descrição do detalhe 6. modos de exposição”). |
|
4 |
Botão do MODO |
Pressione este botão à saída cíclica do modo de exposição da seleção (veja por favor de “a descrição do detalhe 6. modos de exposição”). Pressione este botão até 5s, a tela da saída é tela cheia e exposição igual da proporção. |
|
5 |
RESO |
Definição diferente seleta de ciclagem da saída. Pressione este botão até 5s ao quadro de abertura ou de fechamento da exposição da janela. |
|
6 |
Porto do SERVIÇO |
A atualização de Fireware usou-se. (Fabrique o uso somente.) |
5,2 painel traseiro
|
Número |
Nome |
Descrição da função |
|
1 |
HDMI ENTROU |
Conecte ao dispositivo da fonte de HDMI tal como DVD jogador ou PS4. |
|
2 |
SAÍDA DE HDMI |
Conecte ao dispositivo de exposição de HDMI tal como a tevê ou projetor. |
|
3 |
SAÍDA DE VGA |
O porto de saída de VGA, este sinal de saída portuário é o mesmo que o porto de saída de HDMI. |
|
4 |
SAÍDAS DE ÁUDIO |
Porto de saídas de áudio análogo. (Nota: Se a saída de HDMI é o MODO 1, as saídas de áudio seguem o índice video. Se a saída de HDMI é o MODO 2/3/4/5, imprensa CH1/CH2/CH3/CH4 até 5s a selecionar saídas de áudio ou a usar o controlo a distância às saídas de áudio cíclicas da seleção. O estado do defeito é a tela CH1 saídas de áudio.) |
|
5 |
C.C. 12V |
Obstrua a fonte de alimentação de DC 12V/1A na unidade e conectou o adaptador a uma tomada da C.A. |
6. modos de exposição
O multi-visor do quadrilátero tem 5 modos de exposição. Veja por favor a descrição abaixo do detalhe.
MODO 1: O multi-visor do quadrilátero indicará separadamente quatro entradas de HDMI. Pressione o em-painel dos botões CH1/CH2/CH3/CH4 ou usando o controlo a distância do IR os botões da fonte 1/2/3/4 a selecionar a fonte de entrada, luz correspondente do em-painel estão ligada.
MODO 2: O multi-visor do quadrilátero divide quatro entradas de HD com mesmo tamanho e exposição em uma tela. As luzes do em-painel quatro estão ligada. Na janela CH1, você pode pressionar o em-painel do botão CH1 ou a utilização do controlo a distância do IR o botão da fonte 1 à fonte de entradas cíclica da seleção quatro. Na janela CH2, você pode pressionar o em-painel do botão CH2 ou a utilização do controlo a distância do IR o botão da fonte 2 à fonte de entradas cíclica… etc. da seleção quatro.
O resto pode ser feito da mesma forma.
MODO 3: O multi-visor do quadrilátero divide quatro entradas e exposição de HD em uma tela. As luzes do em-painel quatro estão ligada. O método da operação é o mesmo que o MODO 2.
MODO 4: O multi-visor do quadrilátero divide duas entradas de HD com mesmo tamanho e exposição em uma tela. As luzes do em-painel CH1/CH2 estão ligada. Na janela CH1, você pode pressionar o em-painel do botão CH1 ou a utilização do controlo a distância do IR o botão da fonte 1 à fonte de entradas cíclica da seleção quatro. Na janela CH2, você pode pressionar o em-painel do botão CH2 ou a utilização do controlo a distância do IR o botão da fonte 2 à fonte de entradas cíclica da seleção quatro.
MODO 5: O multi-visor do quadrilátero divide quatro entradas e exposição de HD em uma tela. As luzes do em-painel quatro estão ligada. O método da operação é o mesmo que o MODO 2.
7. de controle remoto
: Pressione este botão a ajustar o modo à espera, pressione este botão outra vez para pôr na unidade.
: Pressione este botão ao quadro de janela de abertura ou de fechamento da exposição.
RES. : Pressione este botão à definição cíclica da saída da seleção.
Modo:
: Pressione estes botões a
selecionando o modo de exposição da saída.
8. Exemplo de aplicação
