Detalhes do produto:
|
| Conformidade de HDMI: | HDMI 2,0 | Conformidade de HDCP: | HDCP 2,2/HDCP 1,4 |
|---|---|---|---|
| Largura de banda video: | 18Gbps | Definição video: | Até o 4:4 4K60Hz: 4 |
| Espaço de cor: | 4:4 do RGB/YCbCr: 4, 4:2 de YCbCr: 2/4:2: 0, 4:4 de YUV: 4 | proteção do esd: | Modelo do corpo humano — ±8kV (descarga) &±4kV de Ar-Gap (descarga do contato) |
| Alojamento: | Cerco do metal | Cor: | Preto |
| Dimensões: | Transmissor/receptor: 61mm [W] x 88mm [D] x 18mm [H] | Peso: | Transmissor: 160g, receptor: 155g |
| Fonte de alimentação: | Entrada: C.A. 100 - saída de 240V 50/60Hz: C.C. 12V/1A | Consumo de potência: | 3,84 W |
| Destacar: | prolongamento video de 18Gbps HD,Prolongamento video de HDMI2.0 HD,18Gbps HDMI sobre CAT Extender |
||

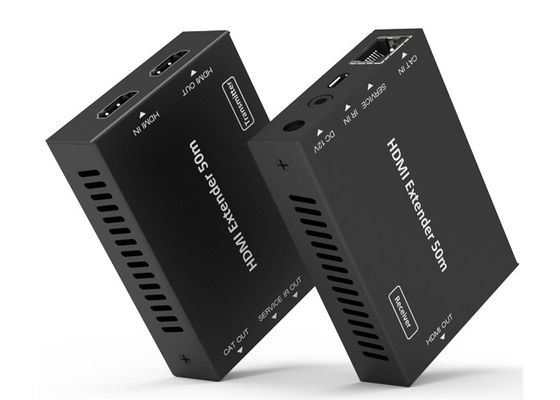

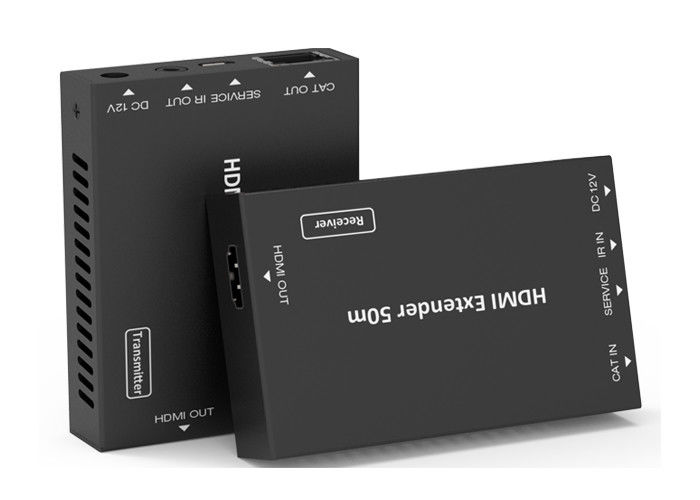

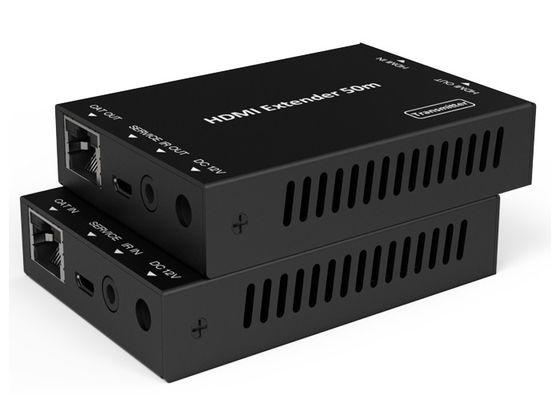

prolongamento video de 18Gbps HD 50 medidores de HDMI sobre CAT Metal Enclosure
18Gbps HDMI sobre CAT Extender 50 medidores
1. Introdução
O prolongamento de HDMI 18Gbps pode estender o vídeo alto da definição/sinal audio e o IR de sentido único, e a distância é até 164ft/50 medidores entre o transmissor e o receptor sobre um único cabo Cat5e/6. Apoia a definição até o 4:4 de 4K2K@60Hz: 4, 18Gbps e HDCP 2,2. Além, o prolongamento é equipado com o IR de sentido único passagem-através de que permite o controle de fonte e a uma saída do laço de HDMI.
O prolongamento inclui duas unidades: unidade do transmissor e unidade do receptor. A unidade do transmissor é responsável para capturar o sinal de entrada de HDMI e leva o sinal através de um cabo Cat6 eficaz na redução de custos, e de emitir-se sinais de controle do IR. A unidade do receptor é responsável para receber sinal de controle do IR do sinal e transmitir de HDMI.
O prolongamento oferece a solução a mais conveniente para a extensão de HDMI sobre um único Cat5e/6 com capacidade interurbana, e é a solução perfeita para toda a aplicação.
2. Características
☆ HDMI 2,0, HDCP 2,2/HDCP 1,4 e DVI 1,0 complacente
O ☆ apoia a largura de banda 18Gbps
O ☆ apoia a definição video da entrada e da saída até o 4:4 de 4k2k@60Hz: 4, estendem
distância até 164ft/50 medidores
O ☆ apoia uma saída do laço de HDMI
O ☆ apoia o IR de sentido único passagem-através de
O ☆ apoia a função de HDR
O ☆ apoia a função do PoC (poder sobre o cabo), ele significa que um ou outro transmissor
ou o receptor é fonte alimentação pelo adaptador do poder 12V/1A, o outro não faz
precise a fonte de alimentação.)
O ☆ apoia a função automática da cópia EDID
Design compacto do ☆ para a instalação fácil e flexível.
3. Índices do pacote
①Prolongamento de 1× HDMI 18Gbps (transmissor)
②Prolongamento de 1× HDMI 18Gbps (receptor)
③Cabo do dinamitador de 1× IR (1,5 medidores)
④cabo do receptor de 1× 20~60KHz IR (1,5 medidores)
⑤1× 12V/1A que trava o adaptador do poder
⑥4× que monta as orelhas
⑦Manual do usuário 1×
4. Especificações
| Técnico | ||
| Conformidade de HDMI | HDMI 2,0 | |
| Conformidade de HDCP | HDCP 2,2/HDCP 1,4 | |
| Largura de banda video | 18Gbps | |
| Definição video | Até o 4:4 4K60Hz: 4 | |
| Espaço de cor | 4:4 do RGB/YCbCr: 4, 4:2 de YCbCr: 2/4:2: 0, 4:4 de YUV: 4 | |
| Profundidade de cor |
8/10/12-bit (1080P60Hz, 4K30Hz, 4K60Hz YCbCr 4:2: 2/4:2: 0) de 8 bits (4:4 4K60Hz: 4) |
|
| Formatos audio de HDMI |
LPCM 2.0/2.1/5.1/6.1/7.1, Digitas Dolby, Dolby TrueHD, Dolby Digital Plus (DD+), DTS-ES, DTS Mestre de HD, DTS HD-HRA, DTS-X |
|
| Proteção do ESD | Modelo do corpo humano — ±8kV (descarga) &±4kV de Ar-Gap (descarga do contato) | |
| Conexões | ||
| Transmissor |
Entradas: tipo A de 1x HDMI [19-pin fêmea] 1x PRESTAM SERVIÇOS DE MANUTENÇÃO [micro USB, atualiza o porto] Saídas: tipo A de 1x HDMI [19-pin fêmea] SAÍDA de 1x IR [Mini-jaque estereofônico de 3.5mm] CAT 1x PARA FORA DE [RJ45, fêmea de 8 pinos] |
|
| Receptor |
Entradas: 1x IR EM [Mini-jaque estereofônico de 3.5mm] CAT 1x EM [RJ45, fêmea de 8 pinos] 1x PRESTAM SERVIÇOS DE MANUTENÇÃO [micro USB, atualiza o porto] Saídas: tipo A de 1x HDMI [19-pin fêmea] |
|
| Mecânico | ||
| Alojamento | Cerco do metal | |
| Cor | Preto | |
| Dimensões |
Transmissor/receptor: 61mm [W] x 88mm [D] x 18mm [H] |
|
| Peso | Transmissor: 160g, receptor: 155g | |
| Fonte de alimentação |
Entrada: C.A. 100 - 240V 50/60Hz Saída: C.C. 12V/1A |
|
| Consumo de potência | 3,84 W | |
| Temperatura de funcionamento | 32 - 104°F/0 - 40°C | |
| Temperatura de armazenamento | -4 - 140°F/-20 - 60°C | |
| Humidade relativa | 20 - RH de 90% (nenhuma condensação) | |
| Definição/distância | 4K60 - Pés/medidores | 4K30 / 1080P - pés/medidores |
| CAT5e | 164ft/50M | 164ft/50M |
| CAT6/6a/7 | 197ft/60M | 230ft/70M |
| HDMI IN/OUT | 10ft/3M | 30ft/10M |
| O uso “do cabo de HDMI de alta velocidade superior” é altamente recomendado. | ||
5. Controles e funções de operação
5,1 painel do transmissor
| Número | Nome | Descrição da função |
| 1 | SAÍDA DE HDMI | O porto de saída do laço de HDMI, conecta ao dispositivo de exposição de HDMI tal como a tevê ou o projetor com um cabo de HDMI. |
| 2 | HDMI DENTRO | O porto de entrada de HDMI, conecta ao dispositivo da fonte de HDMI tal como o jogador DVD ou PS4 com um cabo de HDMI. |
| 3 | SAÍDA DO CAT | Conecte ao CAT no porto no lado receptor com um cabo CAT6. |
| 4 |
Indicador de poder Lâmpada (verde) |
A lâmpada iluminará quando o transmissor é posto sobre. |
| 5 |
Sinal de dados Lâmpada indicadora (Laranja) |
A lâmpada iluminará quando o transmissor e o receptor têm a transmissão do sinal. |
| 6 | Porto do SERVIÇO | Para o uso atualizado dos firmware. |
| 7 | SAÍDA DO IR | Conecte ao cabo wideband do dinamitador do IR. O sinal do IR é do IR no porto do receptor. |
| 8 | C.C. 12V |
Fonte de alimentação da C.C. 12V/1A da tomada na unidade e para conectar o adaptador a uma tomada da C.A. (Nota: O prolongamento apoia a função do PoC, significa que o transmissor ou o receptor são fonte alimentação pelo adaptador do poder 12V/1A, o outro não precisa a fonte de alimentação.) |
5,2 painel do receptor
| Número | Nome | Descrição da função |
| 1 | SAÍDA DE HDMI | O porto de saída de HDMI, conecta ao dispositivo de exposição de HDMI tal como a tevê ou o projetor com um cabo de HDMI. |
| 2 | CAT DENTRO | Conecte ao CAT PARA FORA do porto na extremidade do transmissor com um cabo CAT6. |
| 3 |
Indicador de poder Lâmpada (verde) |
A lâmpada iluminará quando o receptor é posto sobre. |
| 4 |
Sinal de dados Lâmpada indicadora (Laranja) |
A lâmpada iluminará quando o transmissor e o receptor têm a transmissão do sinal. |
| 5 | Porto do SERVIÇO | Para o uso atualizado dos firmware. |
| 6 | IR DENTRO | Conecte ao cabo wideband do receptor do IR. O sinal do IR enviará ao IR PARA FORA do porto do transmissor. |
| 7 | C.C. 12V |
Fonte de alimentação da C.C. 12V/1A da tomada na unidade e para conectar o adaptador a uma tomada da C.A. (Nota: O prolongamento apoia a função do PoC, significa que o transmissor ou o receptor são fonte alimentação pelo adaptador do poder 12V/1A, o outro não precisa a fonte de alimentação.) |
5,3 IR Pin Definition
A definição do pino do receptor e do dinamitador do IR como abaixo:
O seguinte é diagrama de sistema do IR sobre o método do uso do cabo do IR.
6. Exemplo de aplicação
