Detalhes do produto:
|
| HDCP complacente: | HDCP 2,2/1.x | Largura de banda video: | 594MHz/18Gbps |
|---|---|---|---|
| Video Resolution: | 480i ~ 1080p 50/60Hz, 4Kx2K@24/30Hz, 4K2K@60Hz | Formatos de áudio HDMI: | LPCM 7.1CH, Dolby TrueHD e DTS-HD Master Audio |
| Entradas: | Tipo 4×HDMI janela 1×Micro USB do receptor 1×IR de A [19-pin fêmea] | Saídas: | 4×HDMI tipo A [19-pin fêmeas] |
| Alojamento: | Cerco do metal | Cor: | Preto |
| Dimensões: | 220mm (W)×205mm (D)×19mm (H) | Peso: | 535g |
| Fonte de alimentação: | Entrada: Saída de AC100~240V 50/60Hz: C.C. 12V/2.5A (o padrão de US/EU, CE/FCC/UL certificou) | Power Consumption: | 11.04W |
| Temperatura de funcionamento: | 0°C ~ 40°C/32°F ~ 104°F | Temperatura de armazenamento: | -20°C ~ 60°C/-4°F ~ 140°F |
| Humidade relativa: | RH de 20~90% (não-condensação) | ||
| Destacar: | agulheiro 4x4 video,agulheiro de 18Gbps 4k HDMI,agulheiro video de 594MHz 4x4 |
||

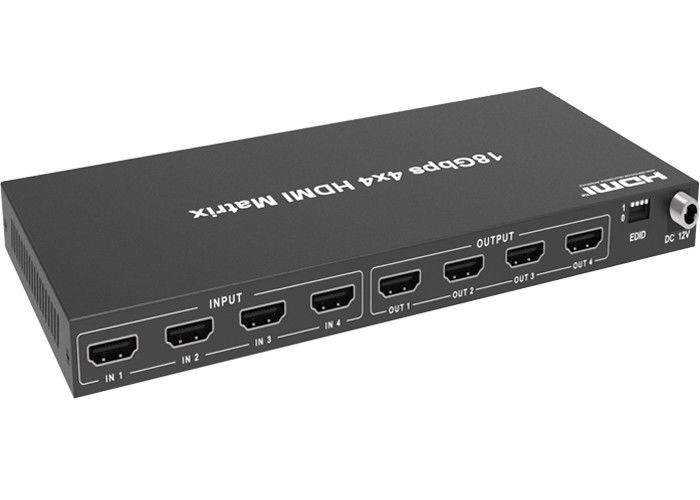

agulheiro video da matriz 4x4 de 18Gbps 4k Hdmi
cerco video do metal do agulheiro 4x4 de 594MHz 18Gbps 4k HDMI HDCP 2,2
1. Introdução
Os apoios de matriz de 4x4 HDMI a transmissão do sinal de vídeo (até o 4:4 de 4K2K@60Hz YCbCr: 4) com áudio digital multichannel de até quatro
fontes altas da definição a até quatro saídas de HDMI. Cada saída apoia a funcionalidade do downscaler. Pode indicar o mesmos ou a tela diferente em quatro exposições (o usuário pode escolher a tela de exposição para toda a fonte do sinal). Também, o produto tem o modo da distribuição e o modo de comutação.
2. Características
☆ HDCP 2,2 complacente
☆ até 4K2K@60Hz com 4:4 de 24bit RGB/YCbCr: 4
☆ HDR, HDR10, HDR10+, passthrough Dolby da visão
O ☆ apoia LPCM 7.1CH, TrueHD Dolby, e áudio mestre de DTS-HD
O ☆ apoia 4K - > 1080P Downscaler
O apoio do ☆ avançou a gestão de EDID
Controle flexível do ☆ através do painel ou do controlo a distância do IR
3. Índices do pacote
①matriz de 1× 4×4 HDMI
②Adaptador do poder de 1× 12V/2.5A
③Controlo a distância do IR da matriz 1×
④Manual do usuário 1×
⑤2× que monta as orelhas
controles 4.Operation e funções
Painel frontal
|
NÃO. |
Nome |
Descrição da função |
|
1 |
Tela de OLED |
Estado de comutação da matriz da exposição, porto do entrada/saída, EDID, Taxa de transmissão, IP address. |
|
2 |
Diodo emissor de luz do poder |
O diodo emissor de luz iluminará no verde quando o produto é conectado à fonte de alimentação, e vermelho quando o produto está no apoio. |
|
3 |
Botões do entrada/saída |
Você precisa de pressionar em primeiro lugar um botão da saída (1~8) e de pressionar então um botão da entrada (1~8) para selecionar a correspondência fonte de entrada para o porto de saída. |
|
4 |
O MENU/ENTRA / ACIMA de /DOWN |
①Verificação de EDID: Na tela de exposição inicial de OLED, imprensa Botão do “MENU” para incorporar a relação do estado do interruptor da matriz, então botão “UP/DOWN” da imprensa para verificar a informação atual de EDID de cada porto de entrada de HDMI. ②Ajuste de EDID: Na tela de exposição inicial de OLED, imprensa Botão do “MENU” para incorporar a relação do ajuste de EDID, imprensa Botão “UP/DOWN” para selecionar o EDID exigido, e imprensa o botão do "entrada". Uma “cópia alerta a entrar: ” aparecerá. Então botão “UP/DOWN” da imprensa para selecionar o porto que de entrada você precisa de se ajustar outra vez, e botão do "entrada" da imprensa a confirmar. ③Ajuste da taxa de transmissão: Na tela de exposição inicial de OLED, botão do “MENU” da imprensa para incorporar a relação da taxa de transmissão, e botão “UP/DOWN” da imprensa para selecionar a taxa de transmissão exigida, imprensa o botão do "entrada" para confirmar finalmente o ajuste. ④Verificação do IP address: Na tela de exposição de OLED, no botão iniciais do “MENU” da imprensa para entrar na relação do IP, a seguir na imprensa Botão “UP/DOWN” para verificar o IP address atual. Pressionar o botão do “MENU” outra vez retornará ao estado inicial da exposição de OLED. |
|
5 |
Botão do PODER |
Por muito tempo imprensa o botão do PODER por 3 segundos para entrar no modo à espera, a seguir imprensa curto ele para acordar o dispositivo. |
|
6 |
Janela do IR |
Janela do receptor do IR, recebe somente o sinal remoto do IR deste produto. |
|
7 |
Botão de FECHAMENTO |
Imprensa curto o botão de FECHAMENTO para travar botões do painel frontal (exceto o botão do poder); Pressione-o outra vez para destravar. |
Painel traseiro
|
Não. |
Nome |
Descrição da função |
|
1 |
IR EXT |
Se a janela do receptor do IR da unidade é obstruída ou a unidade está instalada em uma área fechado fora da linha de vista infravermelha, o cabo do receptor do IR pode ser introduzido do “ao porto IR EXT” para receber o sinal remoto do IR. |
|
2 |
L/R PARA FORA DE (1-8) |
O porto de saídas de áudio análogo, conecta a um amplificador ou a um orador através de um cabo 3.5mm audio. |
|
3 |
PERSUADA PARA FORA DE (1-8) |
O porto de saídas de áudio coaxial, conecta ao dispositivo de saídas de áudio tal como o amplificador audio através de um cabo coaxial. |
|
4 |
Porto do TCP/IP |
O porto do controle do TCP/IP, conecta ao PC ou ao router com um cabo RJ45. |
|
5 |
Porto RS-232 |
Conecte a um PC ou a um sistema de controlo pelo cabo D-secundário de 9 pinos para transmitir o comando RS-232. |
|
6 |
Terra |
Conecte o alojamento à terra. |
|
7 |
Portos ENTRADOS (1-8) |
Os portos de entrada de HDMI, conectam ao dispositivo da fonte de HDMI tal como DVD ou caixa de set-top com um cabo de HDMI. |
|
8 |
Portos de SAÍDA (1-8) |
Os portos de saída de HDMI, conectam ao dispositivo de exposição de HDMI tal como a tevê ou monitoram com um cabo de HDMI. |
|
9 |
C.C. 12V |
Conecte ao adaptador do poder 12V/5A. |
