Detalhes do produto:
|
| Resolução: | 4k*2k 60Hz (YUV 4:2:0) | Filtro WDM: | Filtro integrado de 1310nm/1550nm |
|---|---|---|---|
| Sinais de entrada e saída: | Nível TMDS (conforme DVI1.0) | Dimensão do módulo (milímetros): | 59.5LX20.0WX10.5H |
| conector ótico: | Conector LC 1X | Conector elétrico: | Conexão HDMI |
| Fibra recomendada: | OM3 MM Fibra ou Fibra de modo único | Estender distância: | 300m |
| Destacar: | prolongamento video de 300m HD,prolongamento video de 1310nm HD,mini HDMI prolongamento de 1550nm |
||
1xLC Mini 300m HD Video Extender 1310nm 1550nm HDMI plug
1xLC HDMI Fiber Extender 1310/1550nm 300m
Características:
***Resolução até 3840*2160/30Hz ((Y:U:V 4:44);
***Apoio à resolução 3840*2160/30Hz ((Y:U:V 4:2:0)
***Extensão dos dados DVI até 300 metros através de fibras MMF ou SMF OM3;
***Suporte ao HDCP;
***Dispositivo desmontável com 1x LC OM3 MM Fiber ou SM Fiber;
***Os módulos são suficientemente compactos para serem ligados diretamente a fontes gráficas e a ecrãs através de tomadas de tomadas HDMI;
***Inclui dois (2) adaptadores de alimentação de corrente contínua + 5 V para o transmissor e o receptor;
***Conector de alimentação micro USB-B;
***Segurança dos dados com emissões RFI/EMI insignificantes e perda de qualidade de vídeo devido à ausência de condutor de cobre;
Aplicações:
***FPDs, PDPs e projetores digitais para aparelhos médicos, aeroespaciais, controlo de tráfego, fábricas e bancos
***Dispositivos digitais de distribuição de imagens e projetores em salas de conferências e auditórios
***Quiosque com FPDs digitais mostrando exibições gráficas em movimento completo de sistemas remotos
***PDP exibe informações em sites públicos
***Sinais de LED nas ruas e nos estádios
Diagrama de aplicação:

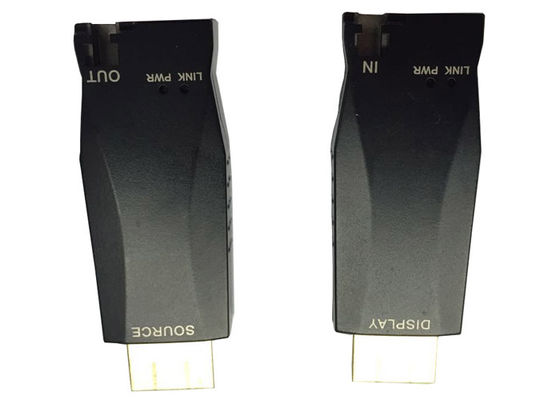

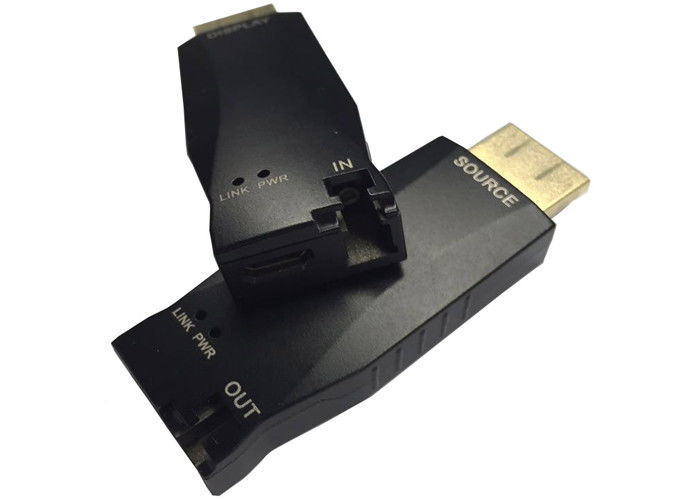

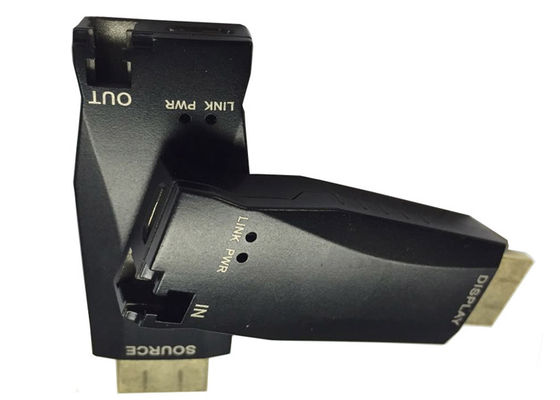

Imagem dos produtos:
Descrição:
O módulo de extensão óptica WLHDMI-304S-TR consiste num módulo transmissor e num módulo receptor, cada um dos quais possui um conector LC e uma tomada HDMI.Os utilizadores podem decidir a extensão de comprimento a seu critério, escolhendo o comprimento de cabos de fibra óptica com ferrulas LC nas extremidadesOferece sinais gráficos TMDS que podem ser estendidos até aos limites da largura de banda modal de fibras de vidro multimodo ou de fibras de modo único OM3.
A comunicação entre o WLHDMI-304S-T e o WLHDMI-304S-R é bidireccional, a taxa de transferência de dados do ¥T para ¥R é de 10,2 Gb/s com 1310 nm e do ¥R para ¥T é de 250 Mb/s com 1550 nm,Os sinais ópticos de 1310nm e 1550nm são multiplexados para uma fibra com um filtro WDM de 1310/1550nm dentro do extensor HDMI.
O WLHDMI-304S HDMI Extender compatível com o padrão HDMI 1.4, Ele suporta resolução de até 3840 * 2016 / 30Hz (YUV 4:4:4) ou 3840*2016/60Hz (YUV 4:2O sistema suporta uma distância de até 300 m sobre MMF e SMF OM3.
Os extensores são constituídos pelas seguintes três partes:
- Um transmissor; P/N: WLHDMI-304S-T
- Um receptor; P/N: WLHDMI-304S-R
- Dois adaptadores AC para 110V-240V com tomada DC 5V 1A
Especificações técnicas
-Especificações
-Especificações gerais
|
|
Parâmetro |
Especificações |
|
Resolução |
4k*2k 30Hz |
3840x2160/30Hz (YUV 4:4:4) |
|
4k*2k 60Hz |
3840x2160/60Hz.2:0) |
|
|
Componentes |
Diodos a laser no módulo Tx |
Laser FP de 1310 nm e PIN PD de 1550 nm |
|
Diodos fotovoltaicos no módulo Rx |
Laser FP de 1550 nm e PIN PD de 1310 nm |
|
|
Filtro WDM |
Filtro integrado de 1310nm/1550nm |
|
|
Eletrodomésticos |
Sinais de entrada e saída |
Nível TMDS (conforme DVI1.0) |
|
Taxa de transferência de dados (dados gráficos) |
Max. 3,4 Gbps |
|
|
Frequência máxima do relógio de pixels |
340 Mb/s |
|
|
Taxa de bits de vídeo máxima |
10.3Gb/s |
|
|
Jitter total no final da saída Rx |
Max. 309 cv |
|
|
Inter-canal esquivado |
Max. 6n |
|
|
Óptica |
Orçamento de energia de ligação |
Min 8,5 dB |
|
Mecânico |
Dimensão do módulo (mm) |
59.5LX20.0WX10.5H |
|
Conector |
Conector óptico |
Conector LC 1X |
|
Conector elétrico |
Conexão HDMI |
|
|
Fibra recomendada |
OM3 MM Fibra ou Fibra de modo único |
|
|
Estender a distância |
300m |
|
Classificações máximas absolutas
|
Parâmetro |
Símbolo |
Número mínimo |
Número máximo |
Unidades |
|
Tensão de alimentação |
CCC |
- O zero.3 |
+ 6.0 |
V |
|
Voltagem de entrada e de saída |
Vin/out |
- O zero.3 |
CCC |
V |
|
Temperatura de funcionamento |
Em cima |
0 |
70 |
°C |
|
Umidade relativa de funcionamento |
RHop |
5 |
80* |
% RH |
|
Temperatura de armazenamento |
Tsto |
- Quarenta. |
+ 85 |
°C |
|
Umidade relativa de armazenamento |
RHto |
5 |
95* |
% RH |
Condições de funcionamento
Modulo de transmissor (conversor E-to-O)O sistema de transmissão de dados deve ser equipado com um sistema de transmissão de dados com um sistema de transmissão de dados com um sistema de transmissão de dados.
|
|
Parâmetro |
Símbolo |
Número mínimo |
Tipico |
Número máximo |
Unidades |
|
Fornecimento de energia |
Tensão de alimentação |
Vcc |
4.5 |
5.0 |
5.5 |
V |
|
Corrente de abastecimento |
ITcc |
- |
280 |
320 |
mA |
|
|
Dispersão do Poder |
PRX |
- |
1.4 |
1.76 |
W |
|
|
Rejeição da fonte de energia |
PSR |
|
50 |
|
mVp-p |
|
|
TMDS |
Carga de entrada de dados |
RLD |
|
50 |
|
Ó |
|
Tensão de alimentação gráfica |
GVCC |
+ 3.1 |
+ 3.3 |
+ 3.5 |
V |
|
|
Voltagem de balanço de saída de ponta única |
GVISWING |
0.4 |
- |
0.8 |
V |
|
|
Ligação óptica |
10Transmissor de 2 Gb/s |
|||||
|
Potência de saída óptica |
Po. |
- Seis.0 |
|
0 |
dBm |
|
|
Taxa de dados |
B |
|
10.3 |
|
Gb/s |
|
|
Recepção de comprimento de onda |
λ |
1260 |
1310 |
1360 |
nm |
|
|
Urgência |
- Não. |
3.5 |
|
7 |
dBm |
|
|
Δλ |
|
|
|
2 |
nm |
|
|
Receptor de 250 Mb/s |
||||||
|
Recepção de energia óptica |
Po. |
- 25 |
|
0 |
dBm |
|
|
Taxa de dados |
B |
|
250 |
|
Mb/s |
|
|
Recepção de comprimento de onda |
λ |
1490 |
1550 |
1610 |
nm |
|
|
SIGNAL Detecta bom |
SDg |
|
|
- 25 |
dBm |
|
|
Detecção de sinal falha |
SDf |
- 27 |
|
|
dBm |
|
|
Orçamento de energia de ligação |
Pbgt |
9.0 |
|
|
dB |
|
|
Jitter total |
TRjitter |
|
|
309 |
ps |
|
Módulo receptor; P/N: WLHDMI-302S-R:
|
|
Parâmetro |
Símbolo |
Número mínimo |
Tipico |
Número máximo |
Unidades |
|
Fornecimento de energia |
Tensão de alimentação |
Vcc |
4.5 |
5.0 |
5.5 |
V |
|
Corrente de abastecimento |
IRcc |
- |
280 |
320 |
mA |
|
|
Dispersão do Poder |
PRX |
- |
1.4 |
1.76 |
W |
|
|
Rejeição da fonte de energia |
PSR |
|
50 |
|
mVp-p |
|
|
TMDS |
Carga de saída de dados |
RLD |
|
50 |
|
Ó |
|
Tensão de alimentação gráfica |
GVCC |
+ 3.1 |
+ 3.3 |
+ 3.5 |
V |
|
|
Voltagem de balanço de saída de ponta única |
GVISWING |
0.4 |
- |
0.8 |
V |
|
|
Ligação óptica |
10.2Gb/s Receptor |
|||||
|
Recepção de energia óptica |
Po. |
- Quatorze.5 |
|
0 |
dBm |
|
|
Taxa de dados |
B |
|
10.3 |
|
Gb/s |
|
|
Recepção de comprimento de onda |
λ |
1260 |
1310 |
1360 |
nm |
|
|
SIGNAL Detecta bom |
SDg |
|
|
- 14 |
dBm |
|
|
Detecção de sinal falha |
SDf |
- 15. |
|
|
dBm |
|
|
Orçamento de energia de ligação |
Pbgt |
8.5 |
|
|
dB |
|
|
Jitter total |
TRjitter |
|
|
309 |
ps |
|
|
Transmissor de 250 Mb/s |
||||||
|
Potência de saída óptica |
Po. |
- Nove.0 |
|
-3 |
dBm |
|
|
Taxa de dados |
B |
|
250 |
|
Mb/s |
|
|
Recepção de comprimento de onda |
λ |
1490 |
1550 |
1610 |
nm |
|
|
Urgência |
- Não. |
9 |
|
|
dBm |
|
|
Δλ |
|
|
|
4 |
nm |
|
Especificações recomendadas dos cabos de fibra óptica
|
Parâmetros |
Condições |
Especificações |
|
Tipo de fibra |
|
OM3 MM Fibra ou SM Fibra |
|
Atenuação do cabo de fibra |
SM Fibra λ = 1310 nm |
Max. 0,5 dB/km |
|
OM3 MM Fibra λ = 1310nm |
Max. 3,5 dB/km |
|
|
Distância de extensão |
Fibras SM |
300m |
|
Fibras OM3 MM |
300 m |
|
|
Esquivado |
|
Max. 0,4n |
|
Atenuação da inserção |
|
Max. 0,5 dB |
|
Atenuação óptica total |
Em extensão de 330 pés (100 metros) |
Max. 1,5 dB |
Nota*: alguns acopladores de plástico para prender dois conectores LC não se encaixaram.
Desenho
Instalação:
Nota: Por favor, instale o extensor óptico HDMI de acordo com a seguinte etapa, se não, o extensor
Não deve estar a funcionar.
1Conecte o WLHDMI-304S-T à fonte de vídeo e conecte o WLHDMI-304S-R ao
exibição;
2Conectar a fibra entre o WLHDMI-304S-T e o WLHDMI-304S-R,
3Conectar a fonte de alimentação externa ao WLHDMI-304S-T e ao WLHDMI-304S-R.
4.Aplicar a energia ao sistema.
