Switcher de apresentação 9X1 4K2K 60Hz com porta de saída HDMI

Switcher de apresentação 9X1 4K2K 60Hz com porta de saída HDMI

1.Introdução

O Multi-input com caixa de escala de saída HDMI suporta 9 entradas de 4xHDMI e 1xVGA ((YPbPr,CVBS).
A fonte de entrada é capaz de alternar e dimensionar para adotar resolução e, em seguida, transmitir através da saída HDMI.
A resolução HDTV é alcançável. O sistema pode ser controlado e configurado com a operação fácil do botão do painel,
Esta caixa de escalador é uma solução adequada para fins de apresentação em sala de aula e sala de conferências.

2.Características

• Compatível com HDMI2.0/1.4b, HDCP2.2/1.4;

• Suporte a múltiplas entradas: 4 x HDMI, 1 x VGA (YPbPr, CVBS);

• Suporte a resoluções de entrada HDMI até 4K UHD 4:44 @ 50/60;

• Suporte de resoluções de saída até 4K UHD 4:44 @ 60;

• Suporte a dois modos de comutação de entrada: automático ou manual;

• Apoiar a gestão do EDID;

• Suporte de passagem de PCM 2CH;

• O dispositivo pode ser controlado através de um botão de painel táctil, controle remoto IR e RS-232;

• Suporte à atualização de software USB online;

3.Conteúdo da embalagem

• 1xMulti-format Scaler Switcher

• 2xMontagem de orelhas

• 1xUnidade de controlo remoto

• 1xIR cabo receptor.

• Adaptador de alimentação 1x12V/1A

• 1x 3RCA (Femininha) para D-SUB (Homem)

• 1x3.5mm jack ((masculino) para 2RCA ((feminino) cabo

• 1xManual do Utilizador

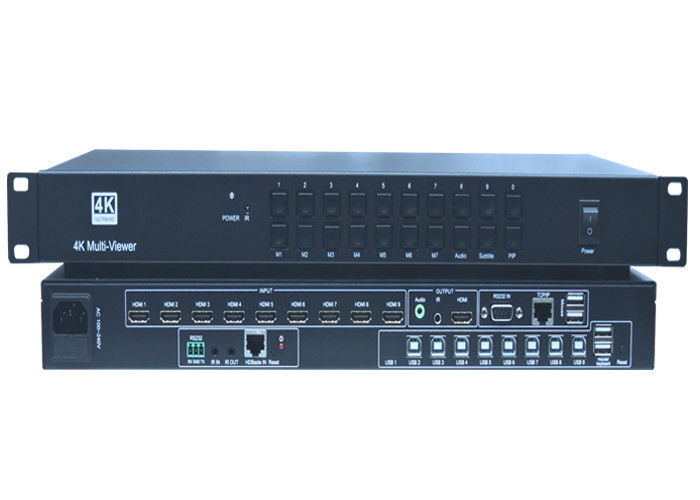

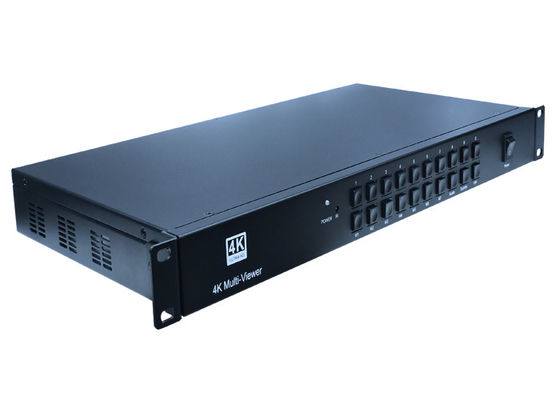

• Como abaixo estão as imagens paraSwitcher de apresentação 9X1 4K2K 60Hz com porta de saída HDMI

4.Especificações

5- Controles e funções de operação

1.1Painel frontal

❶Botão de ligação e indicador:

Quando este dispositivo é ligado ao modo de espera, o indicador fica vermelho. Quando ligado ao modo de trabalho, o indicador fica azul.
❷ Janela IR:
Recepção de sinal IR da unidade de controle remoto que vem com comutador de escalador.

❸Input Fonte e botões automáticos:

Pressione estes botões para a seleção da fonte. A fonte ativa será luz para os indicadores correspondentes no painel frontal. botão AUTO para a comutação automática ou modo de comutação manual,Quando o indicador ficar azul, o dispositivo muda para o modo de comutação automática, quando o indicador se desliga, o dispositivo muda para o modo de comutação manual.
❹Botões de Resolução de saída:
Pressione estes botões para a selecção de resoluções de saída.

1080P60,720P60; para mais outras opções de resoluções, use o controle remoto ou

Ferramentas de controlo RS-232.

1.2Painel traseiro


❶Output:
Conecte-se a um ecrã HDMI ou Receptor AV para saída de vídeo e áudio.
Saída de áudio estéreo L/R para a porta de entrada de áudio analógico do seu amplificador.
❷Input:

As portas de entrada incluem 4 portas de entrada HDMI e 1 porta de entrada VGA.

Formatos de entrada YPbPr, C-video e VGA.

❸Controle:

USB
Porta USB se conecta ao disco flash USB ou outro armazenamento que contém o software
arquivo de actualização para actualizar o firmware do sistema.

RS232
Portão de controlo em série, conector de parafuso cativo 3p, liga-se a um dispositivo de controlo (como
como um computador) para controlar o comutador de escala.

IR
Conecta-se a um receptor IR para receber sinais IR enviados pelo comando ou comando remoto IR

Controlador de outro dispositivo.

❹Potência:

Ligue a fonte de alimentação de 12 V de corrente contínua à unidade e conecte o adaptador a uma tomada AC.

❺Ativar/desactivar:

Interruptor de ligação/desligação.


• ❶Pressione este botão para ligar o interruptor do escalador ou coloque-o em modo de espera.

• ❷Pressione este botão para silenciar ou desativar a saída de áudio.

• ❸Pressione este botão para operar a função de ajuste automático da entrada VGA;

• ❹Pressione estes botões para selecionar as fontes de entrada.

• ❺Pressione este botão para selecionar a resolução de saída HDMI. (Pressione e segure por 5 segundos ou mais, a resolução de saída HDMI será reiniciada para 720p60Hz.)

• ❻Botões de operação do menu:
  MENU: pressionar para entrar no menu OSD.

EXIT: pressionar para sair do menu OSD.
OK: botão de confirmação.

Botão para cima/DWON/ESQUERDA/DIREITA: para a definição do valor OSD.

• ❼VOL-/+: diminuir ou aumentar o volume de áudio, MIC-/+: Não utilizado.

6Diagrama de ligação
