8X1 4k 60Hz HDMI Multiviewer HDCP 2.2 HDBaseT 70 metros Portão de saída

8X1 4k 60Hz HDMI Multiviewer HDCP 2.2 HDBaseT 70 metros Portão de saída

1.Introdução

O8X1 4k 60Hz HDMI Multiviewer HDCP 2.2 HDBaseT 70 metros Portão de saídaSuporta 9 entradas, incluindo 3 portas HDMI, 1 VGA (YPbPr / CVBS) e 1 DisplayPort, escalonando para HDMI e HDBaseOutputs (Mirrors).,O processador de áudio oferece controle de mistura automática e ganho automático para misturar ou reduzir o áudio de fundo, a fim de melhorar a fonte de áudio principal.O sistema pode ser controlado e configurado facilmente através do TelnetEste switcher é uma solução adequada para fins de apresentação em sala de aula e sala de conferências.

2.Características

• HDMI 2.0b, compatível com HDCP 2.2

• 3xHDMI, 1xVGA ((YPbPr/CVBS), 1xDisplayPort, 1xMIC In, 4x desequilíbrio de entrada de áudio

• Saídas HDMI e HDBaseT (70M) (Mirrors)

• Resoluções de vídeo HDMI/DP até 4K2K@60Hz:44K2K@30Hz, 1080p@120Hz

• Resoluções VGA até 1920x1200@60Hz

• Resoluções de saída até 4K2K@30Hz

• Suporte a modos de comutação automática e manual

• Apoia a gestão do EDID

• Suporte de passagem de PCM 2CH

• Botão do painel táctil, WebGUI, controle remoto IR, placa de mesa e controle RS-232

3.Conteúdo da embalagem

• 1x5x1 4K60 Switcher de apresentação

• 1 x receptor HDBT

• 2 x Orelhas de montagem

• 1 x Unidade de controlo remoto

• 2 x Cabo receptor IR ((com onda portadora)

• 2 x Cabo de Emitente IR

• Adaptador de alimentação de 1 x 24 V/1 A

• 1 x 3RCA (Femininha) para D-SUB (Homem)

• 1 x Manual do utilizador

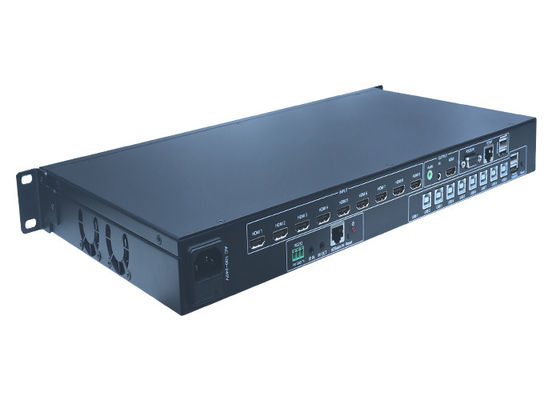

• Imagens para8X1 4k 60Hz HDMI Multiviewer HDCP 2.2 HDBaseT Port de saída de 70 metros;

4.Especificações

- Não.

5.Controles e funções de operação

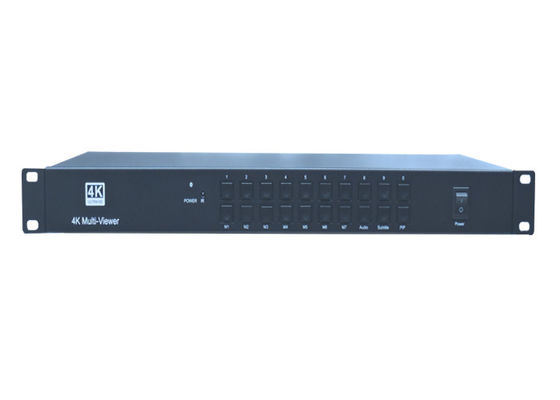

1.1Painel frontal

❶ Botão de ligação e indicador:

Quando este dispositivo é ligado para o modo de espera, apertando o botão de ligação, o indicador ilumina-se em vermelho.

❷Janela IR:

Recebendo sinal IR do controle remoto.

❸Botões de entrada:

Pressione estes botões para selecionar a fonte. A fonte ativa será iluminada com os indicadores correspondentes no painel frontal.

❹Botões de operação:

2 Apertar o botão OK/Menu entra no OSD imediatamente. Em seguida, o usuário pode navegar usando os botões de seta de 4 vias. Uma nova configuração do OSD é confirmada pressionando o botão OK/Menu.

2 Apertar "EXIT/AUTO" irá sair do OSD quando o OSD for exibido. Pressione "EXIT/AUTO" durante 5 segundos para ligar/desligar automaticamente.

2 Apertar no botão “MIC-/+” diminui ou aumenta o volume do MIC.

2 O toque simultâneo dos botões MIC e MIC+ reinicia a resolução de saída HDMI/HDBT do comutador para 720P/60.

2 Apertar simultaneamente os botões VOL-VOL e VOL+VOL bloqueia/desbloqueia o painel frontal, estes dois botões acenderão o LED quando o painel frontal estiver bloqueado.

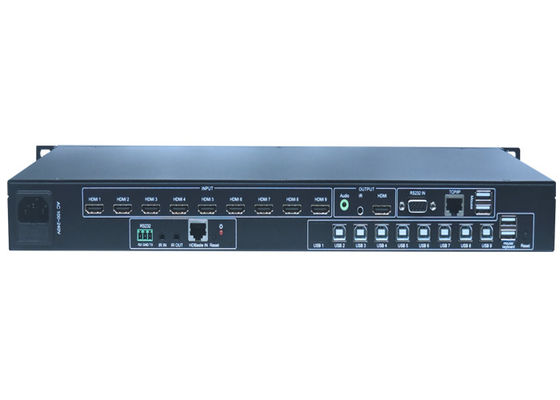

1.2Painel traseiro

❶

Portos de controlo:

• LAN:Esta porta é o link para o controle da Web GUI; conecte-se a um link Ethernet ativo com um cabo terminado RJ45.

• RS-232:Portão de controlo serial, conector de parafuso cativo 3P, ligado a um dispositivo de controlo (como um computador) para controlar o interruptor ou outro dispositivo ligado ao receptor HDBT.

• IR IN:Conecta-se com um cabo receptor IR (com onda portadora) para receber sinais IR enviados pelo comando remoto IR ou pelo comando remoto de outro dispositivo de entrada/saída.

• IR OUT:Conecta-se a um cabo emissor de IR utilizado para controlar o dispositivo de fonte local ou o interruptor.

• Contacto:Este controle de entrada reservando para a seleção de entrada de fonte direta.no painel) com o número de pin seguinte para a selecção da fonte individual.

❷

Portas de áudio:

• OUT:O áudio vem do áudio de entrada correspondente à fonte de vídeo selecionada e misturado com áudio MIC. Conecta-se com o amplificador para a transmissão da fonte de áudio.

• EXT1/EXT2/EXT3/EXT4/EXT5:Selecione o áudio analógico externo na OSD/WebGUI e insira o áudio na fonte de vídeo HDMI1/2/3/DP/VGA, em seguida, a saída para a porta de saída de áudio analógico e de exibição.A fonte VGA selecione o EXT5 como entrada de áudio padrão.

• MIC IN:Liga o microfone para saída de fonte de áudio.

• 48 V/MIC/Línea:

❸Modo de alimentação fantasma de 48 V (conecta-se com o microfone fantasma do condensador),Modo MIC (conexões com microfone dinâmico e microfone condensador de electrets) e modo LINE (conexões com microfone sem fio ou entrada de áudio de linha).

Portas de saída

• HDBT fora:Conecta-se com um receptor compatível para saída de vídeo e/ou áudio.

• ❹Saída HDMI:Conectar a um ecrã HDMI ou a um receptor AV para saída de vídeo e/ou áudio.

Portas de entrada

Estas portas de entrada de vídeo incluem 3 entradas HDMI, 1 entrada de porta de exibição e 1 entrada VGA.

❺Porta USB
A porta USB se conecta ao disco flash USB ou outro armazenamento que contém o arquivo de atualização de software para atualizar o firmware do sistema.

❻Potência:

Ligue a fonte de alimentação de corrente contínua de 24 V à unidade e conecte o adaptador a uma tomada AC.

6Diagrama de ligação

• Conecte dispositivos de origem HDMI (por exemplo, DVD de raios azuis) às portas de entrada HDMI do switcher com um cabo HDMI. Conecte dispositivo de origem VGA (por exemplo, PC/notebook) à porta de entrada VGA do switcher com um cabo VGA.

• Conectar o dispositivo de exibição HDMI à porta de saída HDMI do switcher com um cabo HDMI.

• Conectar o cabo UTP ao receptor HDBT.

• Conectar alto-falante, auscultador ou amplificador especializado à porta de saída AUDIO do interruptor.

• Conectar o dispositivo de controlo (por exemplo, PC) à porta RS-232 do interruptor.

• Ligue o adaptador de alimentação DC24V à porta de alimentação e ligue.
