Detalhes do produto:
|
| Portos entrados: | 16 × HDMI (tipo fêmea), 1x RS232 | Portos de saída: | 1 × HDMI (tipo fêmea), |
|---|---|---|---|
| Saídas de áudio: | PCM2, 5,1, 7.1CH, Dolby 5,1, DTS5.1 | Definição entrada: | 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz, 1080i50/60Hz, 1080p 24/30/50/60Hz, 800x600@60, |
| Definição da saída: | 1080p, 1080i, 720p, 1024x768,1360x768 | Proteção do ESD: | ±8kV (descarga), ±4kV de Ar-Gap (descarga do contato) |
| Fonte de alimentação: | C.C. 12V/5A (os padrões de US/EU, CE/FCC/UL certificaram) | Dimensões: | 440mm (W)×200mm (D)×45 milímetro (H) |
| Temperatura de funcionamento: | 0°C ~ 40°C/32°F ~ 104°F | Temperatura de armazenamento: | -20°C ~ 60°C/-4°F ~ 140°F |
| Destacar: | 16x1 HDMI MultiViewer,RS232 HDMI Multiviewer,tela Multiviewer do quadrilátero 16x1 |
||
Proteção sem emenda do ESD do agulheiro do quadrilátero RS232 16x1 HDMI MultiViewer
Multi-visor de 16x1 HDMI com agulheiro sem emenda
1. Introdução
Este produto é um elevado desempenho 16 por 1 agulheiro sem emenda da sagacidade do Multi-visor. Apoia a exposição alta da fonte de entrada da definição dezesseis em uma tela. Como um agulheiro, pode igualmente sem emenda comutar a entrada de dezesseis HD livremente.
2. Características
①Multi-visor de 1× 16×1 HDMI
②Manual do usuário 1×
③Cabo de 1× RS-232
④2× que monta as orelhas
⑤16 x DVI ao cabo de HDMI

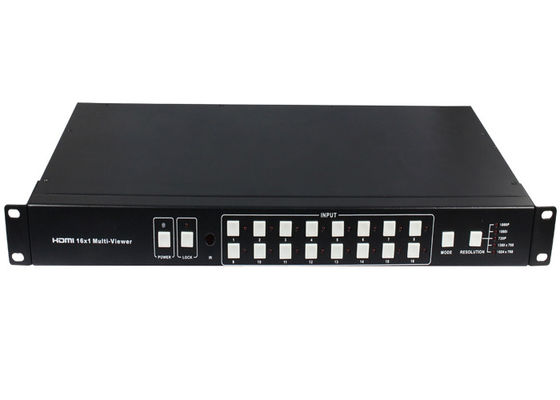

3. Imagens para o Multi-visor de 16x1 HDMI com agulheiro sem emenda.
4. Especificações
| Técnico | |
| Largura de banda video | 2.25Gbps |
| Portos entrados | 16 × HDMI (tipo fêmea), 1x RS232 |
| Portos de saída | 1 × HDMI (tipo fêmea), |
| Saídas de áudio | PCM2, 5,1, 7.1CH, Dolby 5,1, DTS5.1 |
| 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz, | |
| Definição entrada | 1080i50/60Hz, 1080p 24/30/50/60Hz, 800x600@60, |
| 1024x768@60, 1280x720@60, 1920x1080@60; | |
| Definição da saída | 1080p, 1080i, 720p, 1024x768,1360x768 |
| Proteção do ESD | ±8kV (descarga), ±4kV de Ar-Gap (descarga do contato) |
| Fonte de alimentação | C.C. 12V/5A (os padrões de US/EU, CE/FCC/UL certificaram) |
| Dimensões | 440mm (W)×200mm (D)×45 milímetro (H) |
| Peso | 1800g |
| Material do chassi | Metal |
| Cor do Silkscreen | Preto |
| Temperatura de funcionamento | 0°C ~ 40°C/32°F ~ 104°F |
| Temperatura de armazenamento | -20°C ~ 60°C/-4°F ~ 140°F |
| Humidade relativa | RH de 20~90% (não-condensação) |
| Consumo de potência | 24W |
5. Controles e funções de operação
| Número | Nome | Descrição da função | ||||
| 1 | PODER | Pressione este botão para pôr o dispositivo de ligar/desligar. | ||||
| O diodo emissor de luz iluminará verde quando o poder está ligada, | ||||||
| vermelho quando reagir do modo ‘à espera’. | ||||||
| 2 | Pressione este botão para travar todos os botões no painel, | |||||
| FECHAMENTO | imprensa outra vez a destravar. O diodo emissor de luz vermelho iluminará | |||||
| quando o botão for travado. Pelo contrário, obscuridade da volta | ||||||
| quando destrave. | ||||||
| 3 | Janela do receptor do IR | Receba o IR do controlador remoto. | ||||
| 4 | Seleção da entrada de HDMI | Imprensa para selecionar a entrada de 1 a 16. | ||||
| área do botão | ||||||
| 5 | MODO | Pressione o botão para selecionar o modo de exposição. | ||||
| 6 | DEFINIÇÃO | Pressione o botão para selecionar a definição da saída. | ||||
| NÃO. | DEFINIÇÃO | |||||
| 1 | 1080P, áudio principal da imagem | |||||
| 2 | 1080I, áudio principal da imagem | |||||
| 3 | 720P, áudio principal da imagem | |||||
| 4 | 1360x768, áudio principal da imagem | |||||
| 5 | 1024x768, áudio principal da imagem | |||||

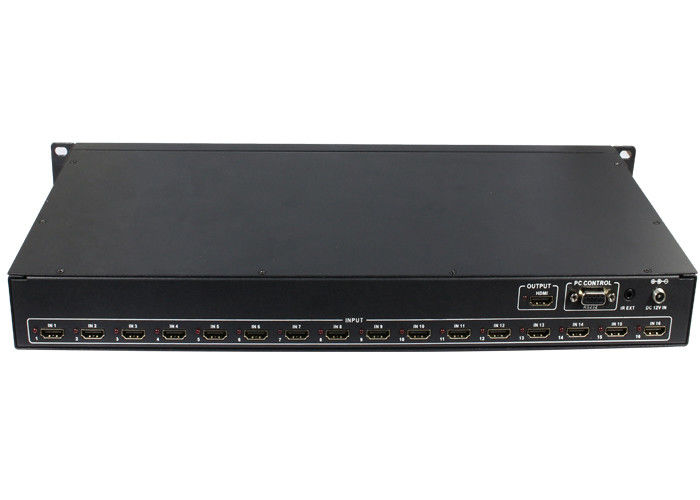

5,2 painel traseiro
4/8
6. Descrição do detalhe do modo de exposição
O multi-visor 16x1 tem 4 modos de exposição.
MODE1: O multi-visor 16x1 separará a exposição a entrada de dezesseis HD, e agora é um agulheiro sem emenda.
Entrada
Agulheiro MODE1-16×1 sem emenda
MODE2: O multi-visor 16x1 divide a entrada de quatro HD ao mesmo tamanho e a exposição em uma tela. E para comutar agora o botão da entrada no painel frontal ou o telecontrole do IR, a vontade do áudio da saída de HDMI que corresponde à fonte de entrada selecionada.
IN9 IN13
Multi-visor MODE2-4×1
5/8
MODE3: O multi-visor 16x1 divide a entrada de nove HD ao mesmo tamanho e a exposição em uma tela. E para comutar agora o botão da entrada no painel frontal ou o telecontrole do IR, a vontade do áudio da saída de HDMI que corresponde à fonte de entrada selecionada.
Multi-visor MODE3-9×1
MODE4: O multi-visor 16x1 divide a entrada de dezesseis HD ao mesmo tamanho e a exposição em uma tela. E para comutar agora o botão da entrada no painel frontal ou o telecontrole do IR, a vontade do áudio da saída de HDMI que corresponde à fonte de entrada selecionada.
Multi-visor MODE4-16×1
