Detalhes do produto:
|

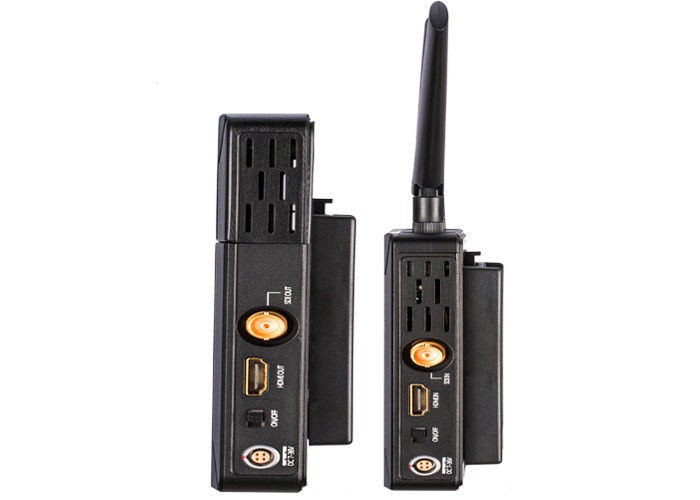

| TRASNMITTER: | TRANSMISSOR | Relação: | Saída do SDI (BNC fêmea); Saída de HDMI (tipo uma fêmea); Entrada de C.C. (fêmea de 4pin LEMO) |
|---|---|---|---|
| Escala da tensão de fonte: | C.C. 7-36V | Escala de transmissão: | 150 medidores |
| Consumo de potência: | < 6W=""> | Tamanho: | (L x W x H): 95.4*152.2*26mm |
| Formato video entrado: | SDI: 3G, HD, e SD-SDI (selecionado automaticamente): HDMI: 525i, 625i, 720p 50/59.94/60, 1080i 50/59 | Profundidade de cor video do processamento: | RSSI-azul (5 diodos emissores de luz); Relação-amarelo; Vídeo-verde |
| Destacar: | Prolongamento sem fio do SDI HDMI,prolongamento sem fio de 150m HDMI,prolongamento de 150m HDMI Wifi |
||

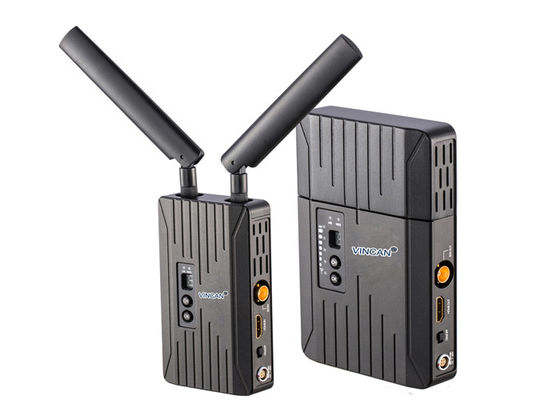

150 medidores de prolongamento sem fio de 3G SDI HDMI sem alguma latência
PRO150,150 prolongamento sem fio dos medidores WHDI HDMI&3G-SDI sem alguma latência
Características:
1. A curvatura da bateria de Sony F970, conveniente para a bateria de campo instala e substituição.
2. Todos os portos de entrada e de saída têm o nível da proteção de +-8 quilovolt ESD (HBM, descarga do contato). Obstrua & jogue – nenhum software é exigido.
3. tomadas de poder profissionais do pino LEMO do padrão 4.
4. Cada RX (receptor) emparelhado ao TX original (transmissor) na fábrica.
5. metal e capa de plástico industriais com refrigerar e durabilidade robustas.
6. antena direcional incorporado de RX.
7. indicadores do sinal para o estado de poder sem fio, o estado video e o receptor RSSI.
8. O estojo duro para fornecer a água e a prova de choque ao produto.
Especificação
|
|
|
/ |
|
SDI: 3G, HD, |
|
|
|
|
|
|
e SD-SDI (selecionado automaticamente): |
|
||
|
|
|
|
|
|
||
|
Formato video da saída |
|
|
|
HDMI: 525i, 625i, |
|
|
|
|
|
|
720p 50/59.94/60, |
|
||
|
|
|
|
|
|
||
|
|
|
|
|
1080i 50/59.94/60, 1080p23.98/24/25 |
|
|
|
|
|
|
|
/29.9/30/50/59.94/60; |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Profundidade de cor video do processamento |
|
Relação-amarelo; Vídeo-verde |
|
RSSI-azul (5 diodos emissores de luz); Relação-amarelo; |
|
|
|
|
|
Vídeo-verde |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Faixa de frequência |
|
5.1-5.9GHz, configurável com China, |
|
5.1-5.9GHz, configurável com China, |
|
|
|
|
America do Norte, Europa, etc. |
|
America do Norte, Europa, etc. |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
Modo da modulação |
|
OFDM 16QAM |
|
OFDM 16QAM |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Poder da transmissão |
|
15dBm máximo |
|
/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Sensibilidade do receptor |
|
/ |
|
-75dBm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Largura de banda ocupada |
|
20/40MHz |
|
20/40MHz |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Variação da temperatura |
|
0-40℃ (temperatura de trabalho); |
|
0-40℃ (temperatura de trabalho); |
|
|
|
|
|
-20-60℃ (temperatura de armazenamento) |
|
-20-60℃ (temperatura de armazenamento) |
|
|
|
|
|
|
|
|
|
|
A instalação
1) Assegure-se de que a saída video da fonte da câmera esteja ESTÁ BEM, e o monitor de HD esteja posto sobre e comutado à entrada- conectada
porto.
2) Assegure-se de que 2 antenas de TX estejam instaladas. Para resultados ótimos ajuste as antenas duplas sob a forma de um “V” e mantenha linha desobstruída de
vista entre o transmissor e o receptor. Abaixo figura para sua referência
3) Assegure toda a entrada, saída SDI ou cabos de HDMI são conectados.
4) Assegure-se de que o transmissor e o receptor estejam postos através da bateria ou da entrada de C.C. Gire então sobre o interruptor de alimentação do transmissor e do receptor respectivamente. O indicador de PODER iluminar-se-á então.
5) Assegure-se de que o transmissor e o receptor estejam ajustados com a mesma frequência.
6) Se a câmera está em e a entrada- é ESTÁ BEM, o indicador VIDEO lateral de TX iluminar-se-á.
7) Antes que RX terminou a relação sem fio com TX, os indicadores de RSSI e os indicadores VIDEO estiveram; quando a relação sem fio é feita, os indicadores de RSSI vão faz4e-lo
ilumine primeiramente e indique a força de sinal. Se o receptor detecta normal video sem fio internamente da relação de ar, VÍDEO
o indicador iluminar-se-á. Antes disso, se do SDI ou do HDMI do vídeo o porto para fora do receptor tem o monitor de HD conectado, indicará um OSD de
Relação que conecta tão na figura abaixo.
8) O sistema passará 20-30 segundos que constroem a relação, segundo a força da relação e a condição do canal de sinal. Quando a relação sem fio for
estabeleceu a luz de RSSI iluminará, indicando a força de sinal sem fio atual, os indicadores de VIDO iluminar-se-ão, e o monitor conectado de HD
estará jogando o vídeo e o áudio do tempo real.
Seleção da frequência
O sistema de transmissão sem fio trabalha na faixa de frequência 5.1-5.9GHz e pode flexivelmente ser configurado a outras faixas licenciado ou do ISMO a
acomode regiões globais diferentes. O painel frontal do transmissor caracteriza um botão da seleção da frequência (veja abaixo da ilustração), que
fornece um máximo de 4 canais de frequência praticáveis, e apoia um máximo de 4 unidades simultâneas do receptor.
