Multi controlador video With Artistic Freedom da parede do ângulo 20W HDMI
I. as instruções de instalação
A fim ganhar seu tempo precioso, este manual não introduz o senso comum da terra comum
uso de dispositivos elétricos,
siga por favor o senso comum de dispositivos elétricos comuns. Antes de usar o dispositivo,
leia por favor as instruções de funcionamento com cuidado de modo que você possa rapidamente se tornar familiar
com a comissão e o uso do dispositivo.
II. as etapas da instalação

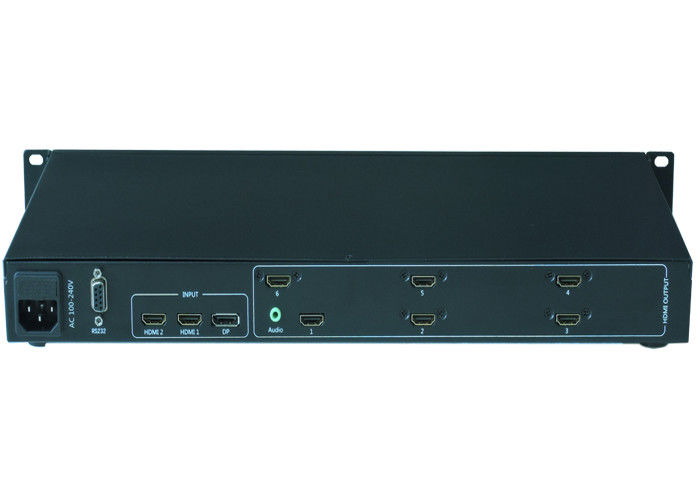

1. Conecte a saída de HDMI do processador de emenda ao porto de entrada de HDMI da unidade de exposição de cristal líquida,
e cada unidade de exposição pode ser conectada a todo o porto de saída de HDMI do processador de emenda;
2. Conecte a fonte do sinal a ser indicada a qualquer das relações de HDMI1, de HDMI2, e de DP;
3. A primeira vez que você estabelece o controlador video da parede, você precisa de conectar à relação RS232 de
o controlador video da parede através do cabo de série.
O diagrama da instalação é como segue:

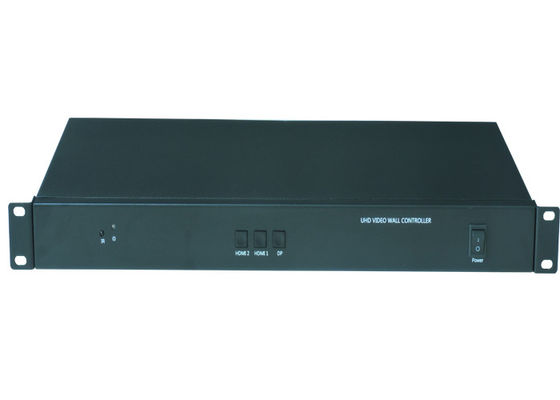

III. poder sobre
Depois que os cabos acima são conectados, obstrua na fonte da alimentação CA 100-240V,
gire sobre o interruptor de alimentação do dispositivo,
a luz indicadora do poder é vermelha, e o dispositivo está no estado de trabalho;
Ⅳ. Parâmetros técnicos
| Nome |
Especificação |
| Sinal entrado |
|
| VGA |
Relação HD15 e relação com 1 relação audio de 3,5
Apoio 640*480/85HZ a 1920*1200/60HZ
|
| HDMI |
HDMI 1,4 (HDCP 1,3) DVI 1,0, HDMI encaixam audio |
| Vídeo |
Identificação automática o STetem de NTSC, AMIGO e SECAM, relação com 1 relação audio de 3,5 |
| USB |
A relação padrão de 2,0, pode introduzir o disco de U, encaixa audio;
Vídeo do apoio, imagem, MP3, TXT
|
| Sinal de saída |
Até 9 saídas do sinal de HDMI podem ser personalizadas com uma definição da saída até de 1920x1080@60HZ. |
| Relação de HDMI |
|
| Áudio |
3,5 relação audio, esquerda do apoio e canais direitos e estereofônico, interruptor STnchronously do sinal do avoirdupois |
| outro |
|
| Modo de controle |
IR, chave do caso |
| Fonte de alimentação |
C.A.: 100 a 240 V |
| Teste padrão comum |
A junção padrão do quadrilátero, única máquina personaliza uma junção de 2 a 9 |
| Poder |
20W |
| Tamanho do caso |
|
| Dimensões (1U) |
1U caixa padrão de 19 polegadas, 442mm (L)*45mm (H)*242mm (W) |
| Peso (1U) |
2.5KG |
| Nome do produto |
Multi controlador video With Artistic Freedom da parede do ângulo 20W HDMI |
