Detalhes do produto:
|
| Taxas de transmissão do SDI: | 2,970 Gbps, 1,485 Gbps | Padrão de SMPTE: | 425M Level A & B, 424M, 292M, 259M-C |
|---|---|---|---|
| Distância do cabo do SDI: | 3G/HD/até 100/200 de medidor com cabo de BELDEN 1694A | Distância do cabo de HDMI: | 10 m, 8/12-bit |
| Consumo de potência: | 5W | Dimensões: | 110mm (W)×288mm (D)×32 milímetro (h) |
| Peso: | 750 g | Material do chassi: | Metal |
| Destacar: | conversor de 2.970Gbps HDMI,conversor de 5W HDMI,conversor de 1.485Gbps SDI |
||
conversor de 2.970Gbps HDMI

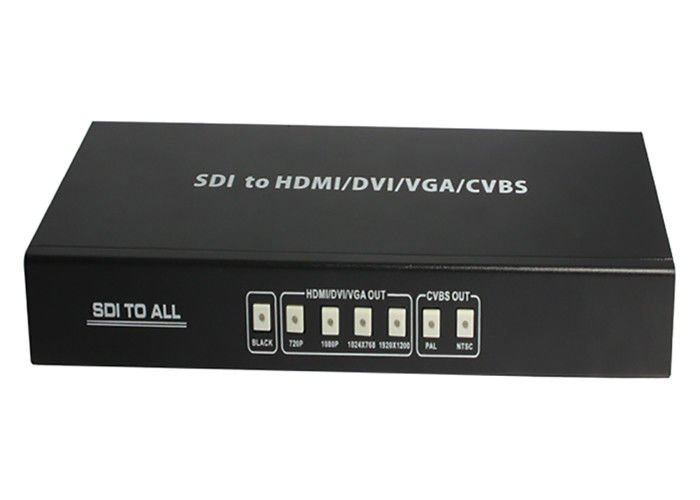

TUDO ao conversor do Scaler do SDI
1. Introdução
O SDI a TODO O conversor do Scaler permite os sinais SD, HD e 3G-SDI ser mostrado na exposição do porto de HDMI/DVI/VGA/Composite. Isto significa que é agora mais fácil para profissionais distribuir e estender seu sinal do SDI ao dar à capacidade ao trabalho de exposição nestes a exposição. Além disso, os agradecimentos aos usuários das saídas de áudio de L/R puderem formatos audio análogos da saída quando laço-através dos usuários dos benefícios do projeto 3G-SDI deixando os índice simultâneo da mostra em exposições do porto do SDI e do HDMI/DVI/VGA/Composite.
2. Características
Sinais de entrada SD-SDI, HD-SDI e 3G-SDI dos apoios com auto-detecção;
Apoios HDMI/DVI/VGA/Composite e saída do SDI (desvio) simultaneamente;
A relação do SDI opera-se em bitrates de 2,970 Gbit/s, 2.970/1.001 Gbit/s,
1,485 Gbit/s, 1.485/1.001 Gbit/s e 270 Mb/s;
Apoia a distância do entrada/saída do SDI até 100 medidores (3G-SDI), 200
medidores (HD-SDI), ou 300 medidores (SD-SDI);
Escale todo o sinal do SDI a HDMI/DVI/VGA/Composite:
1. sincronismos de HDMI/DVI/VGA: 1280x720,1920x1080,1024x768,1920x1200;
2. formato composto: AMIGO, NTSC;
Modos de entrada do SDI dos apoios:
1. SD-SDI (SMPTE 259M-C, em bitrates de 270 Mbit/s)
2. HD-SDI (SMPTE 292M, em bitrates de 1,485 Gbit/s e de 1.485/1.001 Gbit/s)
3. 3G-SDI (SMPTE 424M/425M-AB, em bitrates de 2,970 Gbit/s e
2.970/1.001 Gbit/s)
Ø apoia a saída preta do sinal da tela;
Ø igualou e re-cronometrou a saída do laço;
Saídas de áudio alternativas de Ø a 2CH análogo;
Índices do pacote
SDI a TODO O conversor 1pcs do Scaler
Adaptador 1pcs da alimentação de DC 12V/2.5A
Operação 1pcs manual
3. especificação
Padrão ................................................ 425M Level A & B de SMPTE, 424M, 292M, 259M-C
Taxas de transmissão do SDI ..................................... 2.970Gbps, 2.970/1.001Gbps, 1.485Gbps,
1.485/1.001Gbps, e 270Mbps
Porto entrado ........................................................... 1×BNC (SD/HD/3G-SDI)
Porto de saída ........................................................... 1×BNC (desvio de SD/HD/3G-SDI),
1×HDMI (tipo um conector),
1×DVI com áudio
1x VGA com áudio
1×Composite com R/L
Proteção do ESD .................................................. modelo do Humano-corpo:
±8kV (descarga de ar-Gap)
±4kV (descarga do contato)
Distância do cabo do SDI ............................................. 3G até 100m (cabo de BELDEN 1694A)
HD até 200m (cabo de BELDEN 1694A)
SD até 300m (cabo de BELDEN 1694A)
Dimensões .......................................................... 110mm (W)×288mm (D)×32mm (h)
Peso ........................................................................ 750g
Metal do material do chassi .........................................................
Temperatura de funcionamento .............................................. 0 ˚F de ˚C~40 ˚C/32 ˚F~104
Temperatura de armazenamento .................................................. ˚F de −20 ˚C~60 ˚C/−4 ˚F~140
Humidade relativa ........................................................ RH de 20~90% (Não-se condensar)
Consumo de potência ......................................................... 5W
