18Gbps 2,0 vídeo HDMI sobre o prolongamento da fibra com extração audio

Este vídeo de 18Gbps HDMI2.0 sobre o prolongamento de fibra ótica com extração audio pode estender o sinal de HDMI até 3300 medidores feet/1000 (sobre o cabo da fibra do único-modo) ou 1000 medidores feet/300 (sobre o cabo da fibra do multi-modo). A definição video é até o 4:4 de 4K2K@60Hz: 4. o transmissor apoia a saída do laço, embeding audio e de gestão de EDID função. O receptor apoia a função de extração audio. Além, o prolongamento apoia o controle do IR e o sinal RS-232 bidirecionais passagem-através de. Pode permitir que você controle facilmente o dispositivo de exposição no lado da fonte do sinal ou controle o dispositivo da fonte do sinal no lado da exposição ao usar este prolongamento.



Técnico do vídeo de 18Gbps HDMI2.0 sobre o prolongamento de fibra ótica:
Conformidade de HDMI	HDMI 2.0b
Conformidade de HDCP	HDCP 2,2
Largura de banda video	18Gbps
Definição video	480i~1080p50/60Hz, 4Kx2K@24/30Hz, 4k2k@60Hz
Espaço de cor	RGB, 4:4 de YCbCr: 4/4:2: 2, 4:2 de YUV: 0
Profundidade de cor	8/10/12-bit (1080P60Hz) de 8 bits (4K60Hz)
Formatos audio de HDMI	LPCM2/5.1/7.1CH, Digitas Dolby/Plus/EX, HD verdadeiro Dolby, Formatos audio DTS de HDMI, DTS-EX, DTS-96/24, DTS Res alto, áudio mestre de DTS-HD, DSD
Distância de transmissão	Até 3300 medidores feet/1000 sobre o cabo da fibra do único-modo; Até 1000 medidores feet/300 sobre o cabo da fibra do multi-modo;
Frequência do IR	20KHz-60KHz
RS-232 Baud Rate	4800-115200bps
Proteção do ESD	Corpo humano model-±8kV (descarga de Ar-Gap) & ±4kV (descarga do contato)



Conexão do vídeo de 18Gbps HDMI2.0 sobre o prolongamento de fibra ótica

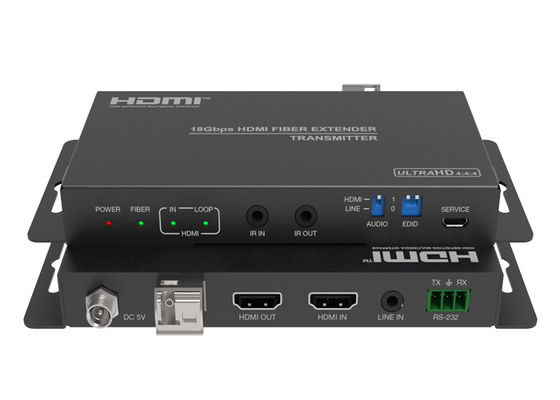

Transmissor	Entrada: 1 x HDMI EM [tipo uma fêmea de 19 pinos] 1 LINHA de x EM [Mini-jaque estereofônico de 3.5mm] 1 x IR EM [Mini-jaque estereofônico de 3.5mm] 1 x RS-232 [conector de 3.81mm Phoenix] 1 x PRESTA SERVIÇOS DE MANUTENÇÃO [micro USB, atualiza o porto] Saída: 1 SAÍDA de x HDMI [tipo uma fêmea de 19 pinos] 1 saída de fibra ótica de x [LC fêmea] 1 SAÍDA de x IR [Mini-jaque estereofônico de 3.5mm]

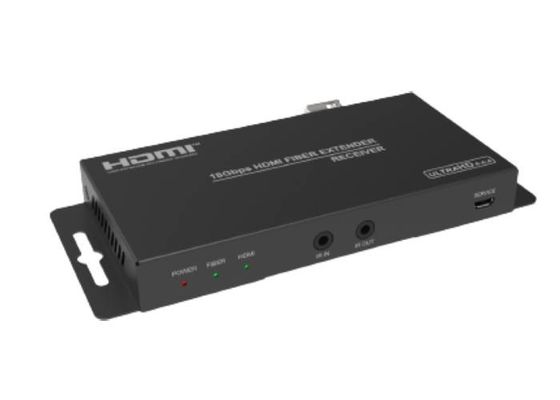

Receptor	Entrada: 1 fibra ótica de x em [LC fêmea] 1 x IR EM [Mini-jaque estereofônico de 3.5mm] 1x PRESTAM SERVIÇOS DE MANUTENÇÃO [micro USB, atualiza o porto] Saída: 1 SAÍDA de x HDMI [tipo uma fêmea de 19 pinos] 1 x RS-232 [conector de 3.81mm Phoenix] 1 SAÍDA de x IR [Mini-jaque estereofônico de 3.5mm] 1 SAÍDA AUDIO de x [Mini-jaque estereofônico de 3.5mm]
