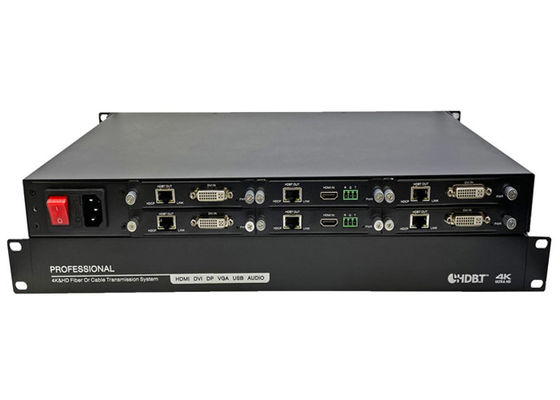

4K ultra magro HDMI através do medidor Exender de HDBaseT 70 com 6 portos de saída de HDBaseT

VISTA GERAL DO PRODUTO:

Transmissor:

①SAÍDA de HDBaseT: Conecte ao receptor que a unidade com um único cabo CAT5e/6/7 para a transmissão de todos os sinais de dados inclui o poder.

(2) IR OUTConnect ao dinamitador do IR para transmitir sinais do IR aos dispositivos dentro da linha de vista direta do dinamitador do IR.

⑶IR DENTRO: Conecte ao prolongamento do IR para estender a escala do controle do IR do dispositivo remotamente encontrado. Assegure-se de que o telecontrole que está sendo usado esteja dentro da linha de vista direta         do prolongamento do IR.

④Diodo emissor de luz ativo de HDBaseT: Este diodo emissor de luz cintilará por segundo quando poder do dispositivo sobre.

⑤Diodo emissor de luz da relação de HDBaseT: Este diodo emissor de luz iluminará quando a relação de HDBaseT é estabelecida entre o transmissor e o receptor.

①HDMI DENTRO: Conecta ao equipamento da fonte de HDMI tal como um jogador de DVD ou de Blu-ray.

②RS232: Conecte a um PC ou a um portátil através do terminal RS232 ao cabo D-secundário de 9 pinos para a transmissão dos comandos RS-232.

DIODO EMISSOR DE LUZ (DE 3) HDCP: Este diodo emissor de luz cintilará quando o dispositivo não tem nenhum HDCP, para iluminar sempre quando o dispositivo tem HDCP.

Receptor:

①HDBaseT DENTRO: Conecte ao receptor que a unidade com um único cabo CAT5e/6/7 para a transmissão de todos os sinais de dados inclui o poder.

②IR OUTConnect ao dinamitador do IR para transmitir sinais do IR aos dispositivos dentro da linha de vista direta do dinamitador do IR.

③IR DENTRO: Conecte ao prolongamento do IR para estender a escala do controle do IR do dispositivo remotamente encontrado. Assegure-se de que o telecontrole que está sendo usado esteja dentro da linha de vista direta do prolongamento do IR.

④Diodo emissor de luz ativo de HDBaseT: Este diodo emissor de luz cintilará por segundo quando poder do dispositivo sobre.

⑤Diodo emissor de luz da relação de HDBaseT: Este diodo emissor de luz iluminará quando a relação de HDBaseT é estabelecida entre o transmissor e o receptor.

⑥C.C. 12V: Obstrua a fonte de alimentação de DC 12V na unidade e conecte o adaptador a uma tomada da C.A.

Especificações da produção

Usando o diagrama da aplicação:

4K ultra magro HDMI através do medidor Exender de HDBaseT 70 com 6 portos de saída de HDBaseT
