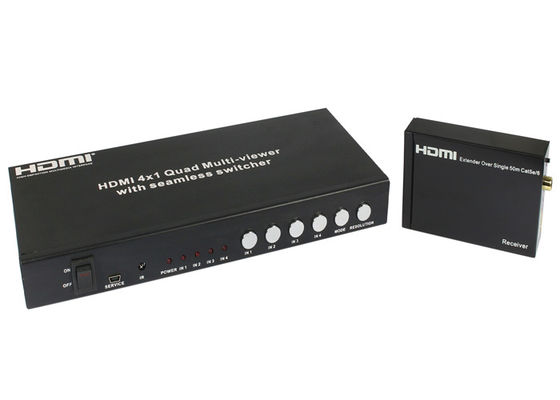

Visor do quadrilátero do prolongamento HDMI 4x1 de UTP multi com comando do interruptor sem emenda de RS232 e de IR

Multi-visor do quadrilátero de HDMI 4x1 com comando do interruptor sem emenda de RS-232 e de IR

1.Introduction:

Este produto é um elevado desempenho 4 por 1 Multi-visor do quadrilátero com agulheiro sem emenda.

Apoia a exposição alta da fonte de entrada da definição quatro em uma tela, e tem três

modo do efeito da multi-vista. Como um agulheiro, pode igualmente sem emenda comutar a entrada de quatro HD livremente.

O produto pode ser controlado por várias maneiras, com o controle do botão do painel frontal, o controle do IR, RS232 o controle etc.

O produto fornece uma relação de S/PDIF à saída o áudio da fonte de HDMI ao mesmo tempo.

Além, este prodcut tem a versão básica e a versão do prolongamento.

A versão do prolongamento pode estender o vídeo e os sinais audio sobre únicos 50m CAT5e/6 com controle bidirecional do IR.

2.Features:

1.Compliant com HDMI 1.3a, HDCP 1,2;

2. Os apoios multiplexaram a entrada de HDMI 4 e a 1 saída;

3.Supports até a definição alta da definição 1080p;

4. Multi-visor do quadrilátero do apoio 4by1 e interruptor sem emenda;

scaler 5.Support acima, scaler abaixo da função;

multi definição da saída 6.Support;

7.Support formato audio digital LPCM/AC3/DTS

botão 8.Support, maneiras controladas do IR, do RS232 etc. várias;

Sistema 9.IR permitindo o controle da fonte na extremidade da exposição;

áudio de 10.Allows HDMI/vídeo e sinais do IR ser transmitido

sobre um único cabo Cat5e/6 (versão do prolongamento).

Multi-visor do quadrilátero de 11.HDMI 4x1 com comando do interruptor sem emenda de RS-232 e de IR.

3.Specification:

 Largura de banda video----------------------------------------------------2.25Gbps

Portos entrados-------------------------------------------------------------4 × HDMI (tipo fêmea), 1x RS232;

Portos de saída-----------------------------------------------------------1 × HDMI (tipo fêmea), 1xRCA, 1xUTP (versão do prolongamento)

Saídas de áudio-----------------------------------------------------------PCM2, 5,1, 7.1CH, Dolby 5,1, DTS5.1

Definição entrada-------------------------------------------------------480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz,

1080i50/60Hz, 1080p24/30/50/60Hz, 800x600@60,

1024x768@60, 1280x720@60, 1920x1080@60;

Definição da saída----------------------------------------------------1080p, 1080i, 720p, 1024x768,1360x768

Modelo do corpo humano da proteção do ESD-----------------------------±8 quilovolt (descarga de ar-Gap)

±4 quilovolt (descarga do contato)

Fonte de alimentação---------------------------------------------------------C.C. de 12 V/2.5A (os padrões de US/EU, CE/FCC/UL certificaram)

Dimensões------------------------------------------------------------118mm (W) X 250mm (d) X 32mm (H)

Peso ------------------------------------------------------------------750 g

Material do chassi------------------------------------------------------- Metal

Cor do Silkscreen-------------------------------------------------------- Preto

Temperatura de funcionamento------------------------------------------------ 0 °F °F~104 de °C~40 °C/32

Temperatura de armazenamento ---------------------------------------------------°C −20 ~ 60 °C/−4 °F do °F ~140

Humidade relativa --------------------------------------------------------RH de 20~ 90% (não-se condensar)

Consumo de potência -----------------------------------------------------10 W

Nome do produto--------------------------------------------------------------Multi-visor do quadrilátero de HDMI 4x1 com RS-232 sem emenda

e comando do interruptor do IR

4. diagrama de conexão

Multi-visor do quadrilátero de HDMI 4x1 com comando do interruptor sem emenda de RS-232 e de IR
