Detalhes do produto:
|
| Profundidade de cor: | de 8 bits | Espaço de cor: | RGB, 4:4 de YCbCr: 4, 4:2 de YCbCr: 2 |
|---|---|---|---|
| Definições video: | 3840x2160@30Hz, 1920x1080@50/60Hz, | Proteção do ESD: | modelo do Humano-corpo: ±8kV (descarga), ±4kV de Ar-Gap (descarga do contato) |
| Temperatura de funcionamento: | 0°C ~ 40°C/32°F ~ 104°F | Temperatura de armazenamento: | -20°C ~ 60°C/-4°F ~ 140°F |
| Destacar: | 60hz quadrilátero Hdmi Multiviewer,4x1 quadrilátero Hdmi Multiviewer,Função sem emenda HDMI Multiviewer do agulheiro |
||
Multiviewer completo 4k do hdmi do quadrilátero de 1080P e de 3D 4k@60hz 4x1 com função sem emenda do agulheiro de HDMI
1.Introduction:
O Multi-visor do quadrilátero de HDMI 4x1 é um elevado desempenho com segmentação da tela de quatro HD e interruptor de saída de comutação sem emenda.
Pode indicar o sinal de vídeo 4HD digital na mesma tela, e tem uma variedade de segmentação video, interruptor sem emenda
Sinal de entrada de 4 HD synchronously. Os métodos de controle do interruptor são flexíveis, pode ser comutado através do botão e do controle do IR.
É um muito prático e o interruptor estável e fácil de instalar, pode ser usado nos projetos principais, em salões de reunião e em outros lugares.
2.Features:
*** HDMI compatível 1.3a, HDCP 1,2, versão compatível da entrada DVI 1,0;
O *** apoia o controle do IR;
O *** apoia a entrada de 4 HDMI, 1 saída de HDMI;
O *** apoia 4 a segmentação da tela do sinal dos canais HDMI;
O *** apoia 4 o interruptor sem emenda do sinal dos canais HDMI;
O *** apoia mais de alta resolução até 1080P/60Hz;
Definição do apoio do ***: 1080P, 720P, 1080i, 1024*768, 1360*768 e assim por diante;
O *** apoia o formato das saídas de áudio: PCM2.0;
O *** apoia 26AWG o cabo padrão, entrada até 15m/49ft, saída até 15m/49ft;
Adaptador do poder da C.C. 12 V/2 A do ***;
*** Multiviewer completo 4k do hdmi do quadrilátero de 1080P e de 3D 4k@60hz 4x1 com função sem emenda do agulheiro de HDMI;
3. especificações
| Técnico | |
| Conformidade de HDMI | HDMI 1.4b |
| Conformidade de HDCP | HDCP 1,4 |
| Largura de banda video | 10.2Gbps |
| Definições video | 3840x2160@30Hz, 1920x1080@50/60Hz, 1280x720@50/60Hz, 1920x1200@60Hz, 1024x768@60Hz |
| Profundidade de cor | de 8 bits |
| Espaço de cor | RGB, 4:4 de YCbCr: 4, 4:2 de YCbCr: 2 |
| Formatos audio análogos | LPCM2.0 44.1KHz 48KHz |
| Proteção do ESD |
modelo do Humano-corpo: ±8kV (descarga), ±4kV de Ar-Gap (descarga do contato) |
| Conexões | |
| Portos de entradas |
tipo A de 4x HDMI [19-pin fêmeas] 1x SEVICER [micro USB, porto da atualização] |
| Portos de saídas |
tipo A de 1x HDMI [19-pin fêmeas] 1x VGA [VGA-D] áudio 1x [Mini-jaque estereofônico de 3.5mm] |
| Mecânico | |
| Alojamento | Cerco do metal |
| Cor | Preto |
| Dimensões | 185mm (W)×128mm (D)×20mm (h) |
| Peso | 595g |
| Fonte de alimentação |
Entrada: AC100~240V 50/60Hz, saída: DC12V/1A (Os padrões de US/EU, CE/FCC/UL certificaram) |
| Consumo de potência | 7.68W (máximo) |
|
Funcionamento Temperatura |
0°C ~ 40°C/32°F ~ 104°F |
| Temperatura de armazenamento | -20°C ~ 60°C/-4°F ~ 140°F |
| Humidade relativa | RH de 20~90% (não-condensação) |
| Nome do produto | Multiviewer completo 4k do hdmi do quadrilátero de 1080P e de 3D 4k@60hz 4x1 com função sem emenda do agulheiro de HDMI |
4. controles e funções de operação para o multiviewer completo 4k do hdmi do quadrilátero de 1080P e de 3D 4k@60hz 4x1 com HDMI
Função sem emenda do agulheiro

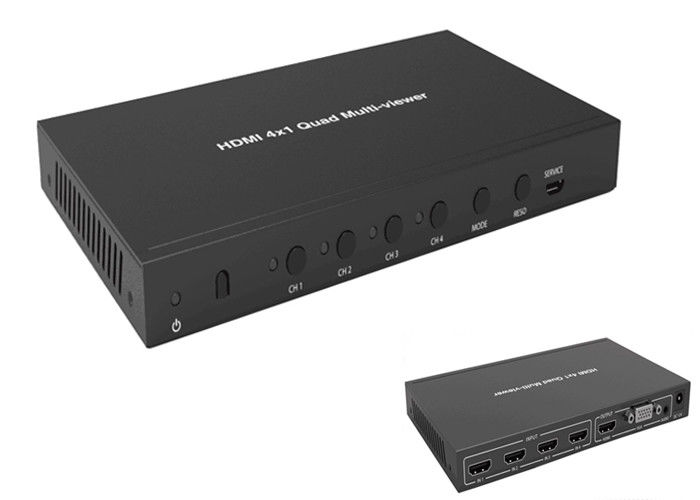

4,1 Front Panel
| Número | Nome | Descrição da função |
| 1 | DIODO EMISSOR DE LUZ DO PODER |
O diodo emissor de luz iluminará verde quando a unidade é trabalho, vermelho quando a unidade reagir do modo à espera. |
| 2 | IR | Janela do receptor do IR. Aceita o sinal de controle remoto deste dispositivo somente. |
| 3 | Botão CH1/CH2/CH3/CH4 | Seleciona o botão do canal de entrada (veja por favor de “a descrição do detalhe 6. modos de exposição”). |
| 4 | Botão do MODO | Pressione este botão à saída cíclica do modo de exposição da seleção (veja por favor de “a descrição do detalhe 6. modos de exposição”). Pressione este botão até 5s, a tela da saída é tela cheia e exposição igual da proporção. |
| 5 | RESO | Definição diferente seleta de ciclagem da saída. Pressione este botão até 5s ao quadro de abertura ou de fechamento da exposição da janela. |
| 6 | Porto do SERVIÇO | A atualização dos firmware usou-se. (Fabrique o uso somente.) |

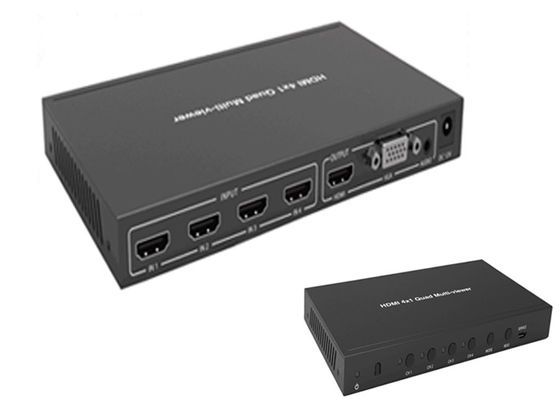

4,2 painel traseiro
| Número | Nome | Descrição da função |
| 1 | HDMI ENTROU |
Conecte ao dispositivo da fonte de HDMI tal como DVD jogador ou PS4. |
| 2 | SAÍDA DE HDMI |
Conecte ao dispositivo de exposição de HDMI tal como a tevê ou Projetor com um cabo de HDMI. |
| 3 | SAÍDA DE VGA | O porto de saída de VGA, este sinal de saída portuário é o mesmo que o porto de saída de HDMI. |
| 4 | SAÍDAS DE ÁUDIO |
Porto de saídas de áudio análogo. (Nota: Se a saída de HDMI é o MODO 1, as saídas de áudio seguem o índice video. Se a saída de HDMI é o MODO 2/3/4/5, imprensa CH1/CH2/CH3/CH4 até 5s a selecionar saídas de áudio ou a usar o controlo a distância às saídas de áudio cíclicas da seleção. O estado do defeito é a tela CH1 saídas de áudio.) |
| 5 | C.C. 12V | Obstrua a fonte de alimentação de DC 12V/1A na unidade e conectou o adaptador a uma tomada da C.A. |
Multiviewer completo 4k do hdmi do quadrilátero de 1080P e de 3D 4k@60hz 4x1 com função sem emenda do agulheiro de HDMI
