Detalhes do produto:
|
| Conformidade de HDMI: | HDMI 1.4b | Conformidade de HDCP: | HDCP 1,4 |
|---|---|---|---|
| Largura de banda video: | 10.2Gbps | Formatos audio análogos: | LPCM2.0 44.1KHz 48KHz |
| Portos de entradas: | tipo A de 4x HDMI [19-pin fêmea] 1x SEVICER [micro USB, porto da atualização] | Portos de saídas: | tipo áudio 1x de 1x HDMI de A [19-pin fêmea] 1x VGA [VGA-D] [Mini-jaque estereofônico de 3.5mm] |
| Destacar: | 4 quadrilátero entrado Multiviewer de Hdmi 4K,Quadrilátero Multiviewer do FCC 4K,1XVGA saída HDMI Multiviewer |
||

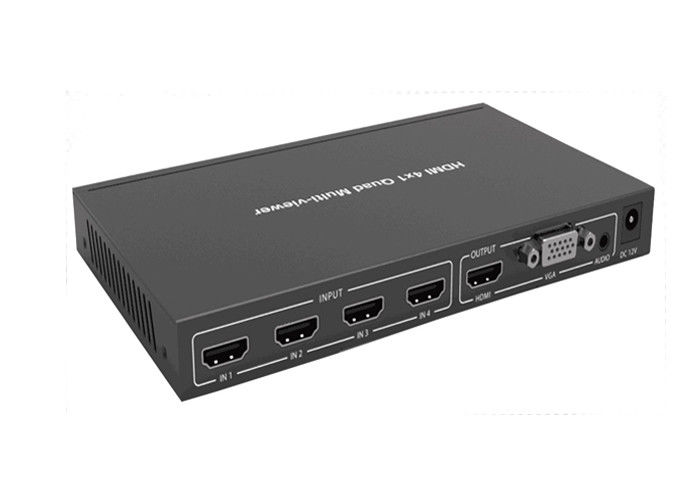

4 multiviewer do quadrilátero 4K do hdmi da entrada com 1 saída de x HDMI e 1 saída de x VGA
1. Introdução:
Tipo de relação: HDMI;
Quantidade: 1 grupo;
Cor do divisor: Cinza;
Dimensão: aproximadamente 189*90*25mm/6.7x3.2x0.9in;
2. Pacote incluído:
1 x 4 multiviewer do quadrilátero 4K do hdmi da entrada com 1 saída de x HDMI e 1 saída de x VGA;
1 controlo a distância de x;
1 adaptador da alimentação de DC de x;
1 manual do usuário de x;
3. especificações
| Técnico | |
| Conformidade de HDMI | HDMI 1.4b |
| Conformidade de HDCP | HDCP 1,4 |
| Largura de banda video | 10.2Gbps |
| Definições video | 3840x2160@30Hz, 1920x1080@50/60Hz, 1280x720@50/60Hz, 1920x1200@60Hz, 1024x768@60Hz |
| Profundidade de cor | de 8 bits |
| Espaço de cor | RGB, 4:4 de YCbCr: 4, 4:2 de YCbCr: 2 |
| Formatos audio análogos | LPCM2.0 44.1KHz 48KHz |
| Proteção do ESD |
modelo do Humano-corpo: ±8kV (descarga), ±4kV de Ar-Gap (descarga do contato) |
| Conexões | |
| Portos de entradas |
tipo A de 4x HDMI [19-pin fêmeas] 1x SEVICER [micro USB, porto da atualização] |
| Portos de saídas |
tipo A de 1x HDMI [19-pin fêmeas] 1x VGA [VGA-D] áudio 1x [Mini-jaque estereofônico de 3.5mm] |
| Mecânico | |
| Alojamento | Cerco do metal |
| Cor | Preto |
| Dimensões | 185mm (W)×128mm (D)×20mm (h) |
| Peso | 595g |
| Fonte de alimentação |
Entrada: AC100~240V 50/60Hz, saída: DC12V/1A (Os padrões de US/EU, CE/FCC/UL certificaram) |
| Consumo de potência | 7.68W (máximo) |
|
Funcionamento Temperatura |
0°C ~ 40°C/32°F ~ 104°F |
| Temperatura de armazenamento | -20°C ~ 60°C/-4°F ~ 140°F |
| Humidade relativa | RH de 20~90% (não-condensação) |
| Nome do produto | 4 multiviewer do quadrilátero 4K do hdmi da entrada com 1 saída de x HDMI e 1 saída de x VGA |
4. modos de exposição
O multi-visor do quadrilátero tem 5 modos de exposição. Veja por favor a descrição abaixo do detalhe.

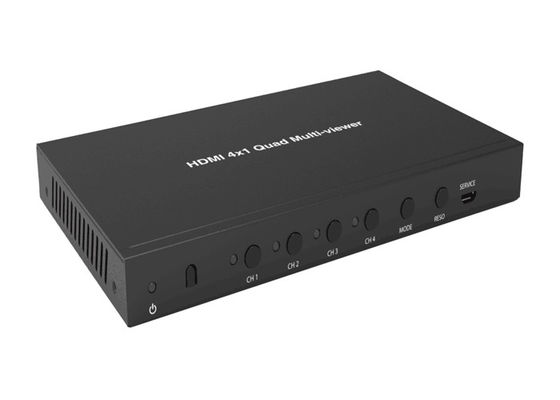

MODO 1: O multi-visor do quadrilátero indicará separadamente quatro entradas de HDMI. Pressione o em-painel dos botões CH1/CH2/CH3/CH4 ou usando o controlo a distância do IR os botões da fonte 1/2/3/4 a selecionar a fonte de entrada, luz correspondente do em-painel estão ligada.
MODO 2: O multi-visor do quadrilátero divide quatro entradas de HD com mesmo tamanho e exposição em uma tela. As luzes do em-painel quatro estão ligada. Na janela CH1, você pode pressionar o em-painel do botão CH1 ou a utilização do controlo a distância do IR o botão da fonte 1 à fonte de entradas cíclica da seleção quatro. Na janela CH2, você pode pressionar o em-painel do botão CH2 ou a utilização do controlo a distância do IR o botão da fonte 2 à fonte de entradas cíclica… etc. da seleção quatro.
O resto pode ser feito da mesma forma.
MODO 3: O multi-visor do quadrilátero divide quatro entradas e exposição de HD em uma tela. As luzes do em-painel quatro estão ligada. O método da operação é o mesmo que o MODO 2.
MODO 4: O multi-visor do quadrilátero divide duas entradas de HD com mesmo tamanho e exposição em uma tela. As luzes do em-painel CH1/CH2 estão ligada. Na janela CH1, você pode pressionar o em-painel do botão CH1 ou a utilização do controlo a distância do IR o botão da fonte 1 à fonte de entradas cíclica da seleção quatro. Na janela CH2, você pode pressionar o em-painel do botão CH2 ou a utilização do controlo a distância do IR o botão da fonte 2 à fonte de entradas cíclica da seleção quatro.
MODO 5: O multi-visor do quadrilátero divide quatro entradas e exposição de HD em uma tela. As luzes do em-painel quatro estão ligada. O método da operação é o mesmo que o MODO 2.
7. Controlo a distância
: Pressione este botão a ajustar o modo à espera, pressione este botão outra vez para pôr na unidade.
: Pressione este botão ao quadro de janela de abertura ou de fechamento da exposição.
RES. : Pressione este botão à definição cíclica da saída da seleção.
Modo:
: Pressione estes botões a
selecionando o modo de exposição da saída.
Fonte:
1/2/3/4: Pressione estes botões a selecionar a fonte de entrada.
: Pressione este botão à fonte de entrada cíclica da seleção (este botão pode ser usado somente no MODO 1).
Áudio:
: Pressione este botão à fonte de entrada cíclica da seleção (este botão pode ser usado no MODO 1 somente).
Áudio:
: Botão mudo.
: Pressione este botão às saídas de áudio cíclicas da seleção.
4 multiviewer do quadrilátero 4K do hdmi da entrada com 1 saída de x HDMI e 1 saída de x VGA
