Detalhes do produto:
|
| Alojamento: | Cerco do metal | Cor: | Preto |
|---|---|---|---|
| Dimensões: | Transmissor/receptor: 140mm (W)×65mm (D)×18mm (h) | Peso: | Transmissor: 245g, receptor: 249g |
| Fonte de alimentação: | C.C. 24V/1A; | Consumo de potência: | 13,2 W (Máx.) |
| Destacar: | 150 medidores de prolongamento video de HD,prolongamento video de 13.2W HD,Prolongamento video da C.C. 24V HD |
||

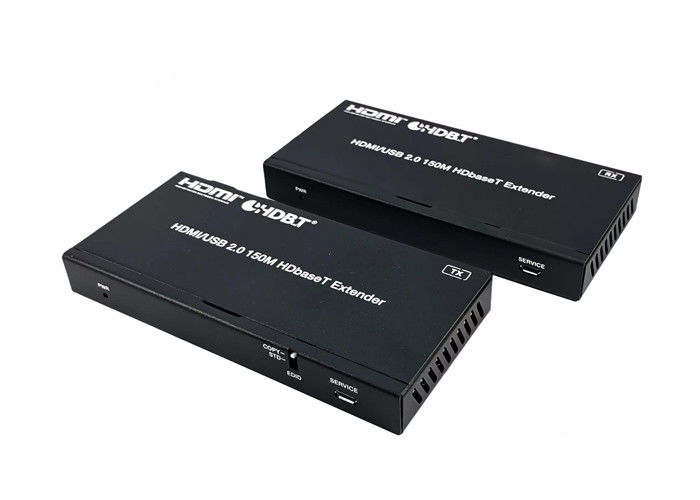

18Gbps HDBaseT HDMI2.0 150 4:4 de 4KX2K@60Hz dos medidores: Prolongamento 4 com USB 2,0
1. Introdução:
Este prolongamento de 18Gbps HDBaseT pode estender o sinal de HDMI, o sinal de controle bidirecional do IR e o sinal de USB KVM a
uma distância até 150m através de um único cabo CAT6. Este produto converte o sinal de HDMI ao sinal padrão de HDBaseT
e transmite-o através do cabo de LAN. Pode facilmente dispositivo da fonte do sinal de controle ou dispositivo de exposição do telecontrole
extremidade através da passagem bidirecional do sinal do IR com a função. Definição video até o 4:4 de 4K2K@60Hz YUV: 4. Ele igualmente
apoia a transmissão de USB 2,0 e a função do POC.
O prolongamento pode ser amplamente utilizado em outros campos tais como o sistema da videoconferência, multimédios sinaliza a transmissão,
Extensão do sinal de HDMI, etc.
2. Características:
☆ HDMI 2.0b e HDCP 2,2 complacente
O ☆ apoia a largura de banda 18Gbps video
O ☆ apoia a definição video até o 4:4 de 4K2K@60Hz YUV: 4
O ☆ a distância de transmissão pode ser até 492ft/150m prolongados no
definição de 1080P@60Hz, ou 394ft/120m no 4:4 de 4K2K@60Hz: 4 através da
único cabo CAT6
O ☆ apoia o sinal bidirecional do IR e o sinal de USB KVM passagem-através de
O ☆ apoia a função bidirecional do POC (poder sobre o cabo)
O ☆ apoia a transmissão de USB 2,0
Gestão do ☆ EDID
Design compacto do ☆ para a instalação fácil e flexível
☆18Gbps HDBaseT HDMI2.0 150 medidores de prolongamento de 4KX2K@60Hz com USB 2,0
3. Índices do pacote para 18Gbps HDBaseT HDMI2.0 150 medidores de prolongamento de 4KX2K@60Hz com USB 2,0:
①1 prolongamento de x 18Gbps HDBaseT (transmissor)
②1 prolongamento de x 18Gbps HDBaseT (receptor)
③1 cabo do dinamitador de x IR (1,5 medidores)
④1 cabo Wideband do receptor de x IR (1,5 medidores)
⑤4 x que montam as orelhas
⑥8 parafusos de máquina de x (KM3*4)
⑦1 x 24V/1A que trava a fonte de alimentação
⑧manual do usuário 1x
4. Especificações:
| Técnico | |
| Conformidade de HDMI | HDMI 2.0b |
| Conformidade de HDCP | HDCP 2,2 |
| Largura de banda video | 18Gbps |
| Definição video | Até o 4:4 de 4K2K@60Hz YUV: 4 |
| Conformidade de USB | USB 2,0 |
| Nível do IR | 5Vp-p |
| Frequência do IR | 20K-60KHz Wideband |
| Distância de transmissão | 1080P@60--150m, 4K60 --120m |
| Espaço de cor | 4:4 do RGB: 4, 4:4 de YCbCr: 4, 4:2 de YCbCr: 2, 4:2 de YCbCr: 0 |
|
Profundidade de cor |
de 8 bits, 10 mordidos, 12 (1080P) de 8 bits mordidos (4K60) de 8 bits, 10 mordidos, 12 mordidos (4K24/30) |
| HDR | HDR, HDR10, HDR10+, visão Dolby, HLG |
| Formato audio | LPCM 7.1CH, mestre verdadeiro Dolby de HD e de DTS-HD |
| Proteção do ESD |
Modelo do corpo humano — ±8kV (descarga de Ar-Gap) & ±4kV (descarga do contato) |
| Conexão | |
|
Transmissor |
Entrada: 1×HDMI [tipo A, fêmea de 19 pinos] EM 1×IR [Mini-jaque estereofônico de 3.5mm] EM 1×SERVICE [jaque] 1×USB de Micro-USB [USB-B, fêmea de 4 pinos] Saída: 1×HDBT PARA FORA DE [RJ45] 1×IR PARA FORA DE [Mini-jaque estereofônico de 3.5mm] |
|
Receptor |
Entrada: 1×HDBT [RJ45 com luz] EM 1×IR [Mini-jaque estereofônico de 3.5mm] EM 1×SERVICE [jaque de Micro-USB] Saída: 1×HDMI PARA FORA [tipo A, fêmea de 19 pinos] DA SAÍDA 1×IR [Mini-jaque estereofônico de 3.5mm] 2×USB 2,0 [USB-A, fêmea de 4 pinos] |
| Nome do produto | 18Gbps HDBaseT HDMI2.0 150 medidores de prolongamento de 4KX2K@60Hz com USB 2,0 |
5. Diagrama de conexão para 18Gbps HDBaseT HDMI2.0 150 medidores de prolongamento de 4KX2K@60Hz com USB 2,0:
