1080P MINI HDMI ao conversor do SD/HD/3G SDI com HDMI1.3 HDCP1.1/1,2

1,0 introdução

O MINI HDMI ao conversor do SDI permite que os sinais de HDMI sejam mostrados na exposição do SDI ao assegurar a elevação

taxas mordidas de 2,970 Gbit/s para dar-lhe o sinal de alta resolução sem alguma perda. Para profissionais isto significa

que é agora mais fácil converter seu sinal alto do def HDMI com áudio ao SDI para a transmissão interurbana

e indique seu trabalho na exposição do SDI.

2,0 características

O *** apoia HDMI1.3 HDCP1.1/1.2;

O *** mostra a fonte de HDMI na exposição do SDI.;

A relação do SDI opera-se em bitrates de 2,970 Gbit/s, 2.970/1.001 Gbit/s;

1,485 Gbit/s, 1.485/1.001 Gbit/s e 270 Mb/s.;

O *** apoia sincronismos da entrada de HDMI: 480i@59.94, 576i, 720p@50/59.94/60,

1080i@50/59.94/60, 1080p@23.98/24/25/29.97/30/50/59.94/60. ;

O *** converte o sinal de HDMI ao SDI: 480i/576i a SD-SDI (SMPTE 259M-C, em bitrates de 270 Mbit/s)

720p/1080i a HD-SDI (SMPTE 292M, em bitrates de 1,485 Gbit/s ou de 1.485/1.001 Gbit/s) 1080p a 3G-SDI

(SMPTE 424M/425M-AB, em bitrates de 2,970 Gbit/s e de 2.970/1.001 Gbit/s).

O *** apoia a distância da saída do SDI até 100 medidores (3G-SDI), 200 medidores (HD-SDI), ou 300 medidores (SD-SDI);

*** 1080P MINI HDMI ao conversor do SD/HD/3G SDI com HDMI1.3 HDCP1.1/1.2

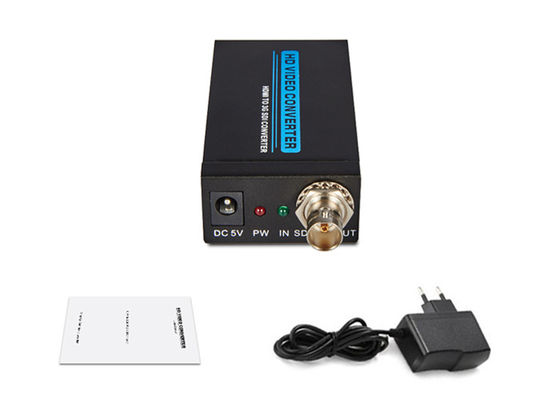

3,0 acessórios de empacotamento:

Antes de tentar usar esta unidade, verifique por favor o empacotamento e certifique-se que os seguintes artigos estão contidos

na caixa de envio:

(1) 1080P MINI HDMI ao conversor do SD/HD/3G SDI ------------------------------1Pcs

(adaptador da alimentação de DC 2) 5V---------------------------------------1Pcs

manual do usuário (de 3)---------------------------------------------------1Pcs

4,0 especificações

Porto entrado ---------------------------------------------------------------------------1 x HDMI;

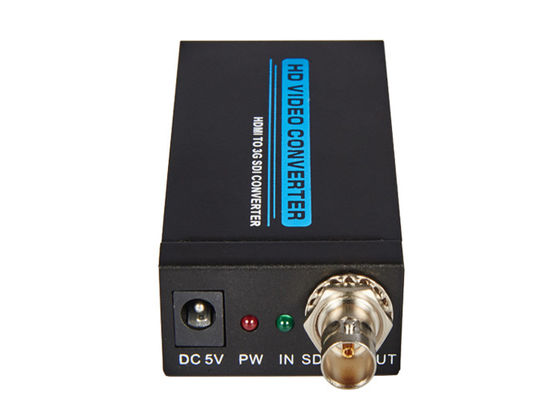

Porto de saída---------------------------------------------1 x BNC (SDI/HD-SDI/3G-SDI);

Taxas de transmissão do SDI----------------------2,970 Gbit/s e 2.970/1.001 Gbit/s

Definição de In/Output------480i, 576i, 720p@50/59,94, 60, 1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60;

Fonte de alimentação--------------------------------------------------------------------------C.C. 5V;

Modelo do corpo humano da proteção do ESD---------------------±8kV (descarga de ar-Gap)

±4kV (descarga do contato);

Dimensão-----------------------------------------------------82mm x 43.5mm x 23mm;

Peso------------------------------------------------------------------------------------150g;

Temperatura de funcionamento----------------------------------0°C ~ 40°C/32°F ~ 104°F;

Temperatura de armazenamento------------------------------------20°C ~ 60°C/-4°F ~ 140°F;

umidade elative-------------------------------------20 ~ RH de 90% (Não-condensação);

Consumo de potência (máximo)-------------------------------------------------------------5W;

Nome do produto-----------------1080P MINI HDMI ao conversor do SD/HD/3G SDI com HDMI1.3 HDCP1.1/1.2;

5,0 conexão e operação

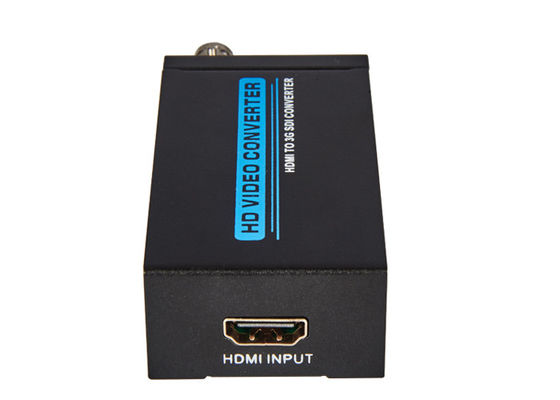

5,01 conecte o cabo de HDMI entre a fonte do sinal de HDMI e a ENTRADA de HDMI

do conversor.

5,02 conecte o cabo coaxial entre o conversor e a exposição do SDI.

5,03 conecte o adaptador do poder entre o conversor e a tomada.

5,04 aberto a fonte de alimentação da fonte do sinal de HDMI e da exposição. Escolha

que corresponde a entrada portos, a seguir ele trabalha.
