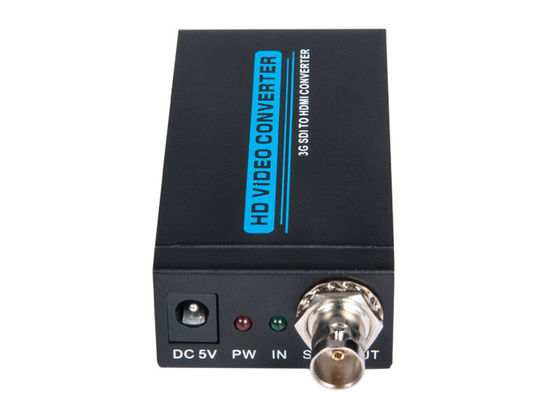

1080P MINI SD/HD/3G SDI ao conversor de HDMI com HDMI1.3 HDCP1.1/1,2

1,0 introdução

O SDI ao conversor de HDMI permite os sinais SD-SDI, HD-SDI e 3G-SDI ser mostrado em exposições de HDMI/SDI

ao assegurar taxas mordidas altas de 2,970 Gbit/s para dar-lhe a transmissão rápida do sinal sem alguma perda.

Para profissionais isto significa que é agora mais fácil distribuir e estender seu sinal de 3G SDI

ao dar-lhe a capacidade para indicar seu trabalho em agradecimentos das exposições de HDMI ao construído no conversor de HDMI.

Além disso, os agradecimentos ao laço-através do projeto 3G-SDI, usuários podem apreciar o SDI e

Exposições de HDMI ao mesmo tempo.

2,0 características

1) Operação em 2.970Gbit/s, 2.970/1.001Gbit/s, 1.485Gbit/s, 1.485/1.001Gbit/s

e 270Mbits/s.;

2)Apoia SMPTE 425M (nível A e nível B), SMPTE 424M,

SMPTE 292M, SMPTE 259M-C.;

3)Saída igualada e re-cronometrada do laço• De-embedder audio integrado para a

máximo de 8 canais, 48 quilohertz de áudio.;

4)Auto detecção do modo video (3G/SD/HD);

5)Conversão de SMPTE 425M B nivelado para nivelar um 1080p 50/59.94/

60 4:2: bocado 2 10.;

6)Conecte com outras unidades para estender seu sinal sobre distâncias longas.;

7)Exposição simultânea com sinais do SDI e do HDMI;

8)Os apoios sinalizam distâncias de transmissão de até 300M para sinais do SDI,

200M para sinais de HD e 100M para os sinais 3G;

9)1080P MINI SD/HD/3G SDI ao conversor de HDMI com HDMI1.3 HDCP1.1/1.2;

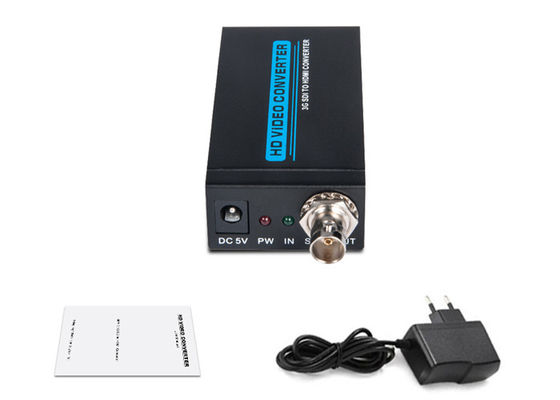

3,0 acessórios de empacotamento:

Antes de tentar usar esta unidade, verifique por favor o empacotamento e certifique-se do

os artigos de seguimento são contidos na caixa de envio:

(1) SDI AO CONVERSOR DE HDMI------------------------------1Pcs

(adaptador da alimentação de DC 2) 5V---------------------------------------1Pcs

manual do usuário (de 3)---------------------------------------------------1Pcs

4,0 especificações

Porto entrado -----------------------------------------------1 x BNC (SDI/HD-SDI/3G-SDI);

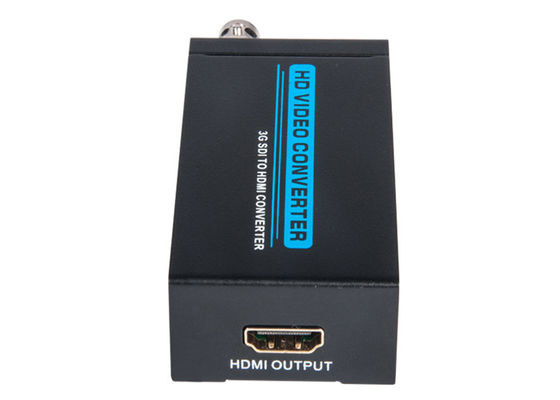

Porto de saída--------------------------------------------------------------------------1 x HDMI;

Taxas de transmissão do SDI----------------------2,970 Gbit/s e 2.970/1.001 Gbit/s

Definição de In/Output------480i, 576i, 720p@50/59,94, 60, 1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60;

Fonte de alimentação--------------------------------------------------------------------------C.C. 5V;

Modelo do corpo humano da proteção do ESD --------------------±8kV (descarga de ar-Gap)

±4kV (descarga do contato);

Dimensão-----------------------------------------------------82mm x 43.5mm x 23mm;

Peso------------------------------------------------------------------------------------150g;

Temperatura de funcionamento----------------------------------0°C ~ 40°C/32°F ~ 104°F;

Temperatura de armazenamento------------------------------------20°C ~ 60°C/-4°F ~ 140°F;

umidade elative-------------------------------------20 ~ RH de 90% (Não-condensação);

Consumo de potência (máximo)-------------------------------------------------------------5W;

Nome do produto--------------------1080P MINI SD/HD/3G SDI ao conversor de HDMI com HDMI1.3 HDCP1.1/1.2;

5,0 conexão e operação

5,01 conecte o cabo coaxial entre a fonte do sinal do SDI e a ENTRADA do SDI

do conversor.

5,02 conecte o cabo de HDMI entre o conversor e a exposição de HDMI.

5,03 conecte o adaptador do poder entre o conversor e a tomada.

5,04 aberto a fonte de alimentação da fonte do sinal de HDMI e da exposição. Escolha

que corresponde a entrada portos, a seguir ele trabalha.
