Visão geral do produto

ONSDesignStudio Controlador de Automação AV ProgramávelCombina o controlo profissional de dispositivos AV, interfaces de painel táctil personalizáveis, operação baseada em navegador, engenharia remota e gestão inteligente de energia numa plataforma integrada.

Projetado para integradores de sistemas e projetos AV comerciais, o sistema permite o controlo centralizado de ecrãs, projetores, processadores de vídeo, comutadores de matriz, sistemas de áudio, câmaras PTZ, iluminação,Cortinas motorizadas, equipamentos ambientais, dispositivos de controlo de acesso e outros sistemas de terceiros.

Ao contrário dos outros processadores de controlo desta gama de produtos, o NSDesignStudio põe mais ênfase naSoftware e camada de gestãoOs engenheiros podem projetar interfaces de usuário personalizadas, configurar comandos de dispositivos, criar lógica de controle, gerenciar fontes e saídas de parede de vídeo, atribuir permissões de usuário,e carregar ou baixar projetos através de um ambiente de design visual.

O controlador suporta a operação de rede local, bem como programação remota, manutenção, atualizações e transferência de projetos via Ethernet ou Internet.O seu modo web HTML permite que dispositivos compatíveis acessem o ambiente de controlo através de um navegador, quer através de um servidor em nuvem numa rede pública, quer através de um servidor web implantado localmente.

O NSDesignStudio também suporta iPad, iPhone, Android, Windows, painel táctil e controle baseado na web.com até 16 dispositivos ligados simultaneamente de acordo com o manual do hardwareDiferentes terminais podem utilizar interfaces diferentes para atender aos operadores, administradores, técnicos ou utilizadores da sala.

Através da sua combinação de hardware programável, design de interface visual, gerenciamento remoto baseado na web, controle multi-plataforma e operação de energia automatizada,O NSDesignStudio é especialmente adequado para projectos que exigem mais do que o controlo básico da sala.

Principais vantagens do produto

Gestão remota baseada na Web

O NSDesignStudio suporta acesso ao sistema baseado em navegador através de um servidor em nuvem ou um servidor web local.

Os utilizadores autorizados podem executar funções como:

• Acesso à interface
• Controle do dispositivo
• Edição de projeto
• Economia do projecto
• Programação remota
• Manutenção remota
• Atualização remota
• Carregamento e descarregamento de projetos

A plataforma suporta o acesso remoto do navegador através de redes públicas 4G/5G, bem como a implantação da web local dentro de uma LAN.

Design de interface de painel de toque personalizado

O software NSDesignStudio permite que os integradores de sistemas criem interfaces de controle gráfico personalizadas de acordo com os requisitos de cada sala, cliente ou aplicativo.

O seu ambiente de concepção inclui:

• Rectángulos e fundos gráficos
• Botões multi-estado
• Controles de texto e entrada
• Deslizadores
• Contêineres de dados
• Controles de parede de vídeo
• Controles da fonte de sinal
• Controles de mesa
• Componentes personalizados reutilizáveis
• Multiplas páginas para diferentes cenários operacionais

O editor de interface também fornece alinhamento, agrupamento, bloqueio, camadas, rotação, fonte, transparência, borda, fundo e configurações de aparência.

Controle de botões orientado por eventos

Os botões podem ser configurados com diferentes estados normais, pressionados e flutuantes.

• Pressione
• Libertação
• Clique duas vezes
• Pressão longa
• Slide

Cada acção pode ser atribuída a:

• Mudar de página
• Esconde os comandos
• Controles de exibição
• Enviar comandos do dispositivo

Isto permite criar interfaces de utilizador simplificadas, bem como páginas de controlo mais avançadas para o pessoal técnico.

Controle multi-plataforma

Um projeto de controlo pode suportar várias plataformas operacionais, incluindo:

• iPad
• iPhone
• Tablet Android
• Smartphone Android
• Computador com Windows
• Painel táctil dedicado
• Terminal web baseado em navegador

O manual de hardware indica que até 16 dispositivos de controlo podem ser conectados simultaneamente e que cada dispositivo pode utilizar uma interface de utilizador diferente.

Programação Visual sem Código

A plataforma de programação foi concebida para reduzir a dependência das linguagens tradicionais de programação.

Os engenheiros podem configurar páginas de controle e funções visualmente, enquanto o software pode gerar automaticamente botões de estilo 3D e suportar recursos de imagem PNG, WMF, ICO e GIF transparentes.Isso ajuda a reduzir o tempo de projeto e simplifica a manutenção posterior ou modificação da interface.

Controle abrangente do dispositivo AV

O servidor de controlo programável suporta vários tipos de equipamento de terceiros através de:

• RS232
• RS485/RS422
• Infravermelhos
• Relais
• E/S digital
• Ethernet
• Servidor TCP
• UDP
• Controle de dispositivos baseado em IP

De acordo com o manual de hardware, a plataforma fornece oito interfaces RS232 programáveis, oito interfaces RS485, oito portas infravermelhas, oito portas de relé e oito portas de E/S digital.

Integração avançada de rede

A pilha de protocolos TCP/IP integrada suporta:

• IPv4
• DHCP
• ARP
• ICMP
• IGMP
• UDP
• TCP
• Resolução do nome de domínio
• Acesso ao servidor em nuvem
• Operação do servidor TCP

O servidor de fundo personalizável pode receber comandos de dispositivos de rede, trabalhar com controladores centrais interconectados e integrar-se com software de controle de terceiros compatível.

Gerenciamento automatizado da energia

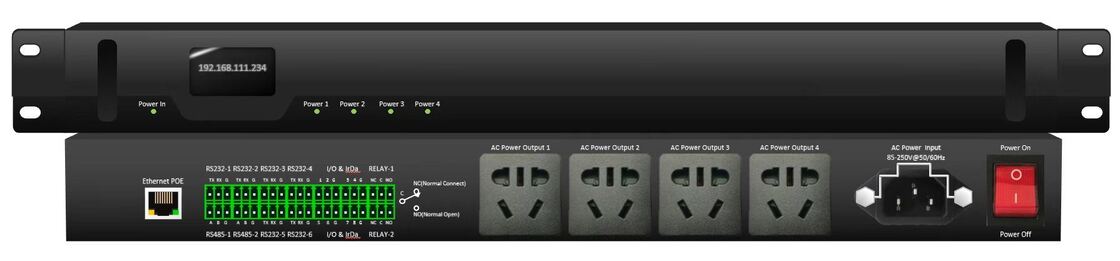

A imagem do produto mostra quatro saídas de energia AC geridas de forma independente com os indicadores de estado de energia correspondentes do painel frontal.

Isso permite que os dispositivos AV conectados sejam incorporados nas sequências de inicialização e desligação do sistema, ajudando a coordenar:

• Potência de exibição
• Potência do projetor
• Potência do equipamento de áudio
• Potência do dispositivo periférico
• Desligamento programado do sistema
• Iniciação da sala de um toque

Esta capacidade de controle de potência dá ao NSDesignStudio um posicionamento de automação todo-em-um mais claro do que os outros processadores de controle programáveis da gama de produtos.

Automação complexa e lógica de desencadeamento

A plataforma suporta sequências de comando combinadas que consistem em várias ações.e comandos combinados podem ser aninhados para criar fluxos de trabalho de automação mais avançados.

As funções baseadas em gatilho podem responder a:

• Dados RS232
• Dados RS485
• Estado de E/S digital
• Comandos de rede
• Sensores externos
• Ações da interface do utilizador

Por exemplo, um único comando de cena pode ligar o ecrã, baixar a tela de projeção, selecionar uma fonte AV, ajustar o sistema de áudio, ajustar o nível de iluminação,e ativar uma pré-conferência de vídeo.

Engenharia e manutenção a distância

Os integradores de sistemas podem modificar projetos remotamente através de conexões Ethernet ou Internet, em vez de visitar todos os sites.

Os fluxos de trabalho remotos suportados incluem:

• Carregando novos programas
• Descarregar projectos existentes
• Atualização de interfaces
• Alteração de comandos de controlo
• Realização de manutenção a distância
• Atualização dos programas do sistema
• Solução de problemas de equipamento ligado à rede

Especificações técnicas

Funções de software e interface de utilizador

Gestão de projectos

O NSDesignStudio suporta:

• Criação de novos projectos
• Abertura de projectos locais
• Abertura de projectos em linha
• Carregamento de projetos
• Baixar projetos
• Gerenciamento de projectos recentemente utilizados
• Alteração de idiomas de interface

Sua barra de ferramentas de configuração principal inclui edição de interface, configuração de nó de saída, configuração de fonte de sinal, configuração de agente, configuração de controle central, configuração de usuário, upload,e funções de download.

Personalização da interface

Os integradores de sistemas podem criar páginas diferentes para diferentes salas, modos operacionais ou funções de usuário.

As páginas possíveis incluem:

• Página de boas-vindas
• Página de controlo de reuniões
• Página de seleção de fonte
• Página de controlo de áudio
• Página de controlo da câmara
• Página de vídeo-muro
• Página de controlo da iluminação
• Página de gestão de energia
• Página de estado do sistema
• Página de manutenção técnica

A plataforma suporta fundos globais de páginas, preenchimentos sólidos ou gradientes, imagens personalizadas, componentes reutilizáveis, antialiasing, transparência, bordas, cantos arredondados e camadas gráficas.

Muralho de vídeo e gerenciamento de fontes

Ao contrário de uma interface básica de controle de sala, o NSDesignStudio inclui áreas de configuração dedicadas para:

• Núcleos de saída
• Fontes de sinal
• Controles de parede de vídeo
• Controles da fonte
• Grupos de entrada
• Núcleos de encaminhamento
• Configuração do agente

Isso o torna adequado para sistemas AV que combinam automação de sala com processamento de vídeo distribuído e gerenciamento de parede de vídeo.O manual do software o identifica como o software de utilização e controlo para os nós de processamento de vídeo distribuídos da série AQS.

Configuração de usuário e permissões

Podem ser criadas diferentes páginas de interface e funções de controlo para:

• Utilizadores finais
• Administradores de salas de reuniões
• Professores
• Operadores
• Técnicos de sistemas
• Engenheiros de manutenção

Isso ajuda a evitar que usuários não autorizados acessem configurações avançadas do sistema, mantendo uma interface operacional diária simples.

Aplicações típicas

Salas de conferências empresariais

O NSDesignStudio pode fornecer a operação de sala de reuniões com um toque para:

• Display e controlo do projetor
• Troca de fonte
• Volume de áudio
• Preconfigurações da câmara PTZ
• Videoconferência
• Cenas de iluminação
• Controle de cortina
• Gerenciamento de energia dos equipamentos

Um botão "Iniciar reunião" pode executar vários comandos coordenados, enquanto um botão "Fim de reunião" pode desligar o equipamento na sequência correta.

Escritórios inteligentes com várias salas

A arquitetura de gerenciamento baseada em navegador é adequada para organizações que operam várias salas de reuniões ou espaços de colaboração.

As equipas de instalação e AV podem remotamente:

• Sistemas de salas de controlo
• Atualizar interfaces de controle
• Alterar comandos do dispositivo
• Mantenha as predefinições da sala
• Carregar projetos revisados
• Sistemas de acesso sem viajar para cada quarto

Centros de comando e controlo

O controlador pode integrar:

• Paredes de vídeo
• Núcleos AV distribuídos
• Máquinas para trocar matrizes
• Display do operador
• Câmaras PTZ
• Sistemas de áudio
• Sinais de controlo de acesso
• Dispositivos de gestão de energia

Interfaces personalizadas podem ser projetadas para operadores, supervisores e pessoal de manutenção, com páginas e permissões diferentes para cada função.

Salas de aula e centros de formação inteligentes

Os professores ou formadores podem controlar:

• Displays interativos
• Aparelhos de projeção
• Câmaras de documentação
• Computadores
• Sistemas de áudio
• Equipamento de gravação
• Iluminação
• Sequenciamento de potência

A interface pode ser simplificada para o ensino diário, mantendo as funções de engenharia numa página de manutenção protegida.

Auditórios e Salões Multipurpose

A plataforma de automação pode coordenar:

• Sistemas de projecção
• Espetáculos de palco
• Processadores de áudio
• Cenas de iluminação
• Ecrãs motorizadas
• Sistemas de cortinas
• Equipamento de origem
• Potência do equipamento

Os modos operacionais pré-definidos podem ser criados para apresentações, cerimônias, sessões de treinamento, performances e videoconferências.

Museus e espaços de exposições

O NSDesignStudio pode ser utilizado para controlar:

• Exposições multimédia
• Sinalização digital
• Ecrãs interativas
• Cenas de iluminação
• Reprodução programada de mídia
• Sensores ambientais
• Potência do equipamento
• Conteúdo gerado por visitantes

A manutenção baseada em navegador permite atualizar remotamente o conteúdo do projeto e as interfaces de controlo.

Hotéis e centros de conferências

A plataforma é adequada para:

• Salas de reuniões
• Salões de banquetes
• Salas de reuniões VIP
• Centros de conferências
• Salas de treino
• Espaços de eventos polivalentes

Interfaces separadas podem ser criadas para hóspedes, funcionários de hotéis, operadores de eventos e técnicos AV.

Projetos de parede AV e vídeo distribuídos

Porque o NSDesignStudio inclui controles de parede de vídeo, configuração de fonte, gerenciamento de nó de saída e suporte de nó distribuído,É particularmente adequado para projetos que combinem automação AV com distribuição de vídeo em rede..

As implantações típicas incluem:

• Salas de controlo de segurança
• Centros de gestão do tráfego
• Centros de operações de emergência
• Centros de experiência empresarial
• Salões de exposições
• Salas de monitorização do campus

Porquê escolher o NSDesignStudio?

A solução NSDesignStudio não está posicionada como outro processador de controlo central convencional.

• Hardware de controlo programável
• Projeto de interface visual do utilizador
• Gerenciamento distribuído de nós de vídeo
• Acesso remoto baseado na Web
• Transferência de projetos na nuvem
• Controle táctil multi-plataforma
• Gestão automatizada da energia dos equipamentos
• Engenharia e manutenção a distância

Isso o torna especialmente adequado para integradores de sistemas que precisam oferecer experiências de usuário personalizadas e manter vários sistemas AV de forma eficiente após a instalação.
