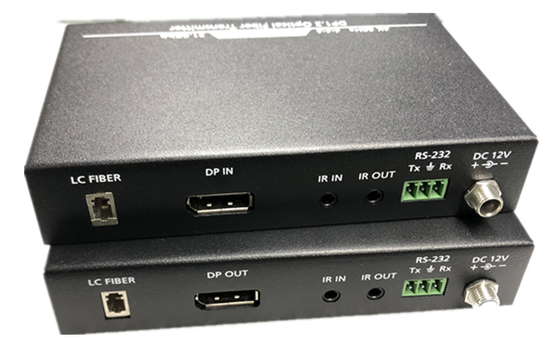

Extensor de Fibra Óptica 8K DP1.4 Sobre Fibra Monomodo com IR Bidirecional e RS232
Visão Geral do Produto:
O VINCAN WL-DP1.4-RJ45-TX-RX é um extensor de fibra óptica 8K DP1.4 projetado para transmitir vídeo DisplayPort não comprimido,
sinais AUX, IR bidirecional e RS232 bidirecional sobre um único fio de fibra monomodo.
Suportando resoluções de até 8K a 30Hz e 4K a 120Hz, esta solução DisplayPort sobre fibra oferece transmissão de sinal confiável de longa distância
até 1,5 km. É adequado para instalações AV profissionais onde são necessários vídeo de alta resolução, qualidade de sinal estável e controle remoto de dispositivos.
O transmissor e o receptor usam tecnologia óptica CWDM para combinar múltiplos comprimentos de onda ópticos em uma única fibra. Este extensor DP de fibra única
reduz o uso de fibra, mantendo a largura de banda total de 32,4 Gb/s necessária para a transmissão de sinal DP1.4.
Principais Características:
• Extensor de fibra óptica DP1.4 para aplicações AV profissionais
• Suporta resoluções de até 8K a 30Hz
• Suporta 4K a 120Hz para aplicações de vídeo de alta taxa de quadros
• Transmite vídeo DisplayPort não comprimido sobre fibra
• Suporta uma largura de banda total de vídeo de até 32,4 Gb/s
• Usa apenas um fio de fibra monomodo
• Transmissão DisplayPort de longa distância de até 1,5 km
• Transmissão transparente de sinal DisplayPort AUX
• Um canal IR bidirecional
• Um canal RS232 bidirecional
• Interface óptica LC única
• Transmissão de fibra óptica ponto a ponto estável
• Fonte de alimentação DC 12V
Especificação:
|
|
Parâmetro
|
Descrição
|
|
Resolução
|
Resolução máxima
|
4K x 2K a 120 Hz
8K (7680 x 4320 a 30 Hz)
|
|
Óptica
|
Transmissor DP1.4:
5 lasers + 1 fotodetector
|
Lasers de 1270/1290/1310/1330/1550 nm;
Fotodetector de 1490 nm
|
|
Receptor DP1.4:
1 laser + 5 fotodetectores
|
Laser de 1490 nm;
Fotodetectores de 1270/1290/1310/1330/1550 nm
|
|
Módulo CWDM
|
Integrado 1270/1290/1310 nm e 1330/1490/1550 nm
|
|
Elétrica
|
Sinal de entrada/saída
|
Nível TMDS (compatível com DP1.4)
|
|
Largura de banda (TMDS por canal)
|
8,1 Gb/s
|
|
Largura de banda total do sinal de vídeo
|
32,4 Gb/s
|
|
Fibra
|
Orçamento de potência do link óptico
|
Mín. 8 dB
|
|
Invólucro
|
Dimensões (mm)
|
160 L x 85 P x 26 A
|
|
Portas
|
Interface óptica
|
1 x LC
|
|
Interface DP
|
Conector fêmea DP
|
|
Fibra recomendada
|
Fibra monomodo
|
|
Distância de transmissão
|
1,5 km
|
Aplicações
O extensor de fibra óptica 8K DP1.4 pode ser usado em:
• Integração de sistemas AV profissionais
• Salas de controle e centros de comando
• Estúdios de transmissão e produção
• Sistemas de imagem médica
• Instalações de sinalização digital
• Centros de exposição e experiência
• Instalações de educação e treinamento
• Sistemas AV de casa inteligente
• Sistemas de exibição pública de alta resolução
• Transmissão de vídeo DisplayPort ponto a ponto
Conteúdo da Embalagem

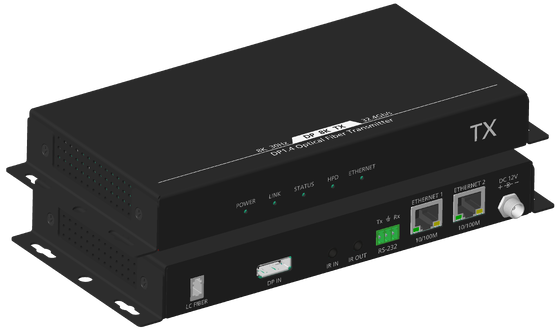

• 1 × Transmissor óptico LDP14-601S01-T DP1.4

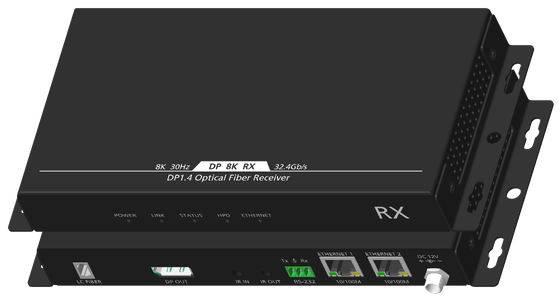

• 1 × Receptor óptico LDP14-601S01-R DP1.4
• 2 × Adaptadores de energia com entrada AC 110–230V e saída DC 12V/2A
Por que escolher o extensor de fibra óptica VINCAN DP1.4?
O VINCAN WL-DP1.4-RJ45-TX-RX combina suporte de vídeo 8K, compatibilidade 4K 120Hz, transmissão de fibra única, IR bidirecional e
controle RS232 bidirecional em um sistema extensor óptico compacto.
Ele fornece uma solução prática de DP sobre fibra para integradores AV profissionais, distribuidores e fornecedores de soluções de projeto que exigem longa distância,
transmissão de sinal DisplayPort não comprimido.
Suporte de personalização OEM e ODM está disponível para projetos AV profissionais. Entre em contato conosco para especificações do produto, configuração do projeto,
pedidos de amostra ou requisitos personalizados.
