Visão geral do produto

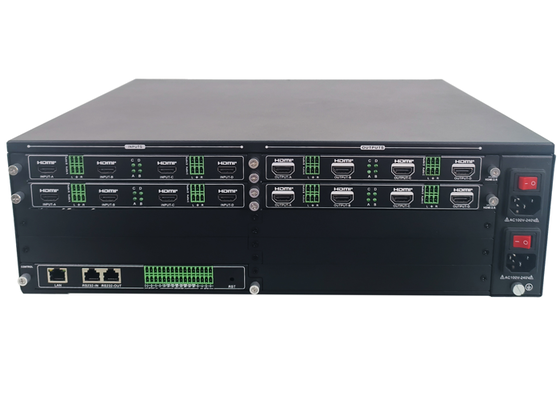

O processador de parede de vídeo HDMI modular VINCAN 16x16 é um controlador de parede de vídeo profissional baseado em FPGA projetado para gerenciamento centralizado de sinal AV, processamento de vídeo de várias janelas,e comutação de matriz flexível.
Com 16 entradas HDMI e 16 saídas HDMI na configuração padrão mostrada, este processador de matriz de parede de vídeo modular fornece uma solução prática para centros de comando, salas de controle de segurança,instalações de radiodifusão, sistemas industriais de monitorização e instalações AV em grande escala.
O processador suporta 4K@60Hz 4:44 entrada e saída HDMI através de placas de E/S de quatro canais compatíveis, até 16 janelas com resolução 2K em configurações suportadas, conectividade 12G-SDI opcional,e funcionamento do ecrã táctil do painel frontal.
O modelo 16x16 compartilha os mesmos recursos de processamento de vídeo e janela / camada como a configuração 8x8 menor.permitindo que mais dispositivos AV e conexões de exibição sejam gerenciados dentro de um chassi.
Combinando processamento de parede de vídeo, comutação de matriz, presets de exibição e vários métodos de controle,O processador de parede de vídeo VINCAN 16x16 fornece uma plataforma de hardware flexível para integradores profissionais de sistemas AV.
Características fundamentais
1. 16 entradas HDMI e 16 saídas HDMI
O processador de parede de vídeo HDMI 16x16 fornece gerenciamento centralizado de sinal para sistemas profissionais de exibição de tela múltipla.
- 16 canais de entrada HDMI.
- 16 canais de saída HDMI.
- Quatro canais HDMI por cartão de E/S compatível.
- Design de cartões de entrada e saída modular.
- Configuração flexível do roteamento da fonte e do grupo de exibição.
- Adequado para projetos que exijam múltiplas conexões de fonte e exibição.
A arquitetura modular ajuda os integradores de sistemas a configurar uma solução de vídeo wall com base nos requisitos reais do projeto.
24K604:44 Entrada e Saída HDMI
O processador atualizado suporta 4K@60Hz 4:44 sinais HDMI em placas de entrada e saída compatíveis.
- Processamento de vídeo de alta resolução.
- Visualização clara de gráficos de computador e detalhes finos.
- Suporte para fontes de sinal HDMI profissionais.
- Arquitetura de cartão de entrada/saída HDMI 4K60 de quatro canais.
- Integração flexível com sistemas de exibição 4K.
Esta capacidade é particularmente valiosa em salas de controlo onde os operadores precisam ver painéis de comando detalhados, interfaces de monitorização, desenhos técnicos e outros conteúdos de alta resolução.
3Processamento de parede de vídeo de várias janelas
O processador de parede de vídeo modular VINCAN suporta o gerenciamento flexível de janelas para aplicações de parede de vídeo LCD e LED.
- Até 16 janelas em resolução 2K sob configurações de cartão de saída suportadas.
- Posicionamento e redimensionamento de janela livre.
- Escalar as janelas, esticar e mover-se.
- Janela sobreposta e múltiplas camadas de exibição.
- Vários grupos de exibição independentes.
- Compensação do painel LCD.
O número máximo de janelas e a alocação de camadas dependem da placa de saída selecionada e da resolução operacional.
4. Integrated Video Wall e Matrix Switching
O processador modular VINCAN 16x16 combina funções de processamento de parede de vídeo e comutação de matriz dentro de uma única plataforma de hardware.
- Muralhas de vídeo com várias janelas.
- Roteamento de sinal HDMI.
- Gerenciamento independente de grupos de exibição.
- Seleção da fonte para saídas compatíveis.
- Configuração de exibição baseada em predefinições.
- Controle centralizado de múltiplas fontes AV.
Por exemplo, uma sala de controlo de segurança pode utilizar um grupo de ecrãs para a sua parede de vídeo principal, enquanto atribui outras saídas compatíveis a ecrãs de monitorização separados.Esta arquitetura integrada ajuda a simplificar a gestão do sinal em instalações AV complexas.
5Cartões de entrada/saída modulares de quatro canais
O processador usa placas plug-in modulares, com quatro canais por placa de entrada ou saída HDMI compatível.As opções de cartão compatíveis incluem:
- Cartões de entrada HDMI 4K60.
- Cartões de saída de parede de vídeo 4K60 HDMI.
- Cartões de saída de matriz HDMI.
- Cartões de entrada 12G-SDI opcionais.
- Cartões de saída de matriz 12G-SDI opcionais.
- Cartões de visualização HDMI opcionais.
As funções disponíveis dependem da configuração da placa instalada.
6Integração de sinal 12G-SDI opcional
Para ambientes profissionais de transmissão e produção de vídeo, o processador modular suporta cartões de sinal 12G-SDI opcionais.Cartões SDI compatíveis permitem que os integradores projetem soluções para projetos envolvendo fontes SDI profissionais e sistemas de exibição baseados em HDMIAs aplicações incluem:
- Monitorização de transmissão.
- Salas de controlo de produção.
- Gestão profissional de sinal de vídeo.
- Integração de sistemas SDI e HDMI.
As interfaces 12G-SDI são opcionais e não estão incluídas na configuração HDMI padrão.
7Controle do ecrã táctil do painel frontal

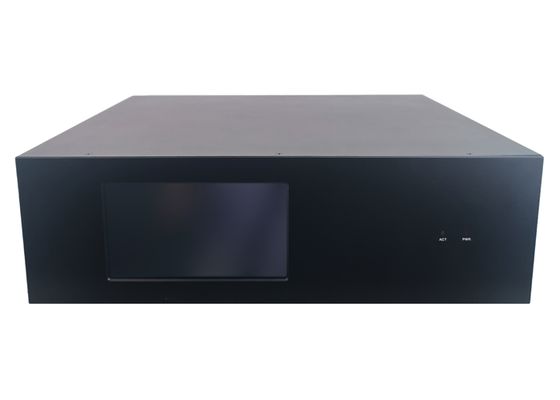

O ecrã sensível ao toque integrado no painel frontal proporciona um acesso local conveniente às funções do dispositivo.
- Selecionar e alternar fontes de entrada.
- Salvar e recuperar presets de exibição.
- Configure o ciclo pré-definido.
- Veja o estado do sinal.
- Verifique as informações da rede.
- Informações do sistema de acesso.
O ecrã sensível ao toque é particularmente útil para o funcionamento das salas de equipamento e para a manutenção no local.
8. Web-Based e controle remoto
O processador de parede de vídeo suporta vários métodos de controle para instalações AV profissionais.
- Ecrã sensível ao toque no painel frontal.
- Interface do navegador web.
- Comandos LAN/TCP/IP.
- Controle serial RS-232.
- Software de controlo dedicado.
- Aplicação para Android.
Estas opções permitem aos integradores selecionar métodos de controlo local ou remoto adequados para diferentes ambientes de projecto.
9. Exibir Presets e Gestão de Cenas
O processador suporta até 256 presets de exibição por grupo de parede de vídeo. Os operadores podem criar layouts predefinidos e recordá-los quando necessário.tornar o processador adequado para ambientes de monitorização em que o conteúdo da tela precisa de ser alterado de acordo com diferentes tarefas operacionaisAs funções adicionais incluem:
- Gerenciamento independente de grupos de exibição.
- Superposição de texto de rolagem configurável.
- Brilho de saída ajustável.
- Monitorização do estado do sinal.
- Importação e exportação de configurações de sistema suportadas.
10Arquitetura de hardware baseada em FPGA
O processador de parede de vídeo VINCAN 16x16 usa uma arquitetura de processamento de hardware FPGA dedicada sem um sistema operacional incorporado.Esta arquitetura é projetada para processamento profissional de sinal de vídeo e gerenciamento centralizado de exibiçãoÉ adequado para ambientes AV que exijam operação contínua, incluindo centros de monitorização de segurança, salas de comando, instalações industriais e instalações de transmissão.
Perguntas Frequentes
P1: O que é um processador de parede de vídeo HDMI 16x16?
Um processador de parede de vídeo HDMI 16x16 é um sistema de processamento de vídeo com 16 entradas HDMI e 16 saídas HDMI.Ele gerencia várias fontes de vídeo e conexões de exibição, suportando layouts de parede de vídeo e roteamento de sinal através de placas de processamento compatíveis.
P2: O processador VINCAN 16x16 suporta entrada e saída 4K60?
Sim. Cartões de entrada e saída HDMI compatíveis suportam 4K @ 60Hz 4:44 sinais de vídeo.
Q3: Quantas janelas o processador pode exibir?
O processador suporta até 16 janelas em resolução 2K sob configurações suportadas.
P4: Qual é a diferença entre os modelos 8x8 e 16x16?
Ambos os modelos compartilham as mesmas capacidades de processamento de vídeo compatíveis e especificações de janela / camada.O modelo 8x8 fornece oito canais de entrada e oito de saída, enquanto o modelo 16x16 fornece dezesseis canais de entrada e dezesseis canais de saída.
P5: O processador pode funcionar como um controlador de parede de vídeo e um switcher de matriz HDMI?
A plataforma modular suporta funções de processamento de parede de vídeo e comutação de matriz com placas de entrada e saída compatíveis.
P6: O processador suporta 12G-SDI?
Sim, são disponíveis placas de entrada e saída de matriz compatíveis com 12G-SDI para aplicações de vídeo profissionais.
P7: O processador pode ser controlado através de um navegador web?
Sim, o processador suporta gestão baseada na web, bem como LAN, RS-232, software dedicado, aplicação Android, e controle do painel frontal com tela sensível ao toque.
P8: A VINCAN pode fornecer configurações personalizadas?
Sim. A VINCAN suporta serviços OEM/ODM e assistência de configuração baseada em projetos. Os clientes podem discutir seus tipos de sinal de entrada, requisitos de saída, layout de parede de vídeoe controlar as necessidades de integração com a nossa equipe técnica.
