Visão Geral do Produto

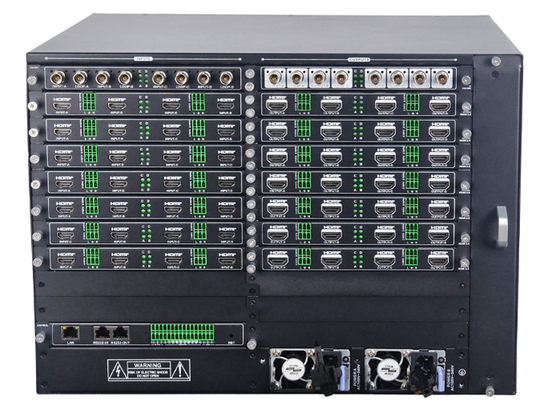

O Processador de Video Wall Modular HDMI VINCAN 40x40 é um controlador de matriz de video wall profissional baseado em FPGA, projetado para sistemas AV de grande escala, centros de vigilância de segurança, salas de comando e controle, instalações de monitoramento de broadcast e instalações de exibição multitelas.
Construído na plataforma de processamento de vídeo modular atualizada da VINCAN, esta configuração de 40 entradas e 40 saídas combina processamento de video wall de alta resolução, comutação de matriz sem interrupções, gerenciamento flexível de múltiplas janelas e controle centralizado em um único chassi.
O sistema suporta entrada e saída HDMI 4K@60Hz 4:4:4 através de placas de quatro canais compatíveis. Sob condições operacionais de 2K suportadas, as placas de saída de video wall fornecem até 16 janelas/camadas, permitindo que os operadores organizem múltiplas fontes em seus sistemas de exibição.
A conectividade opcional 12G-SDI permite que o processador seja configurado para aplicações AV profissionais de broadcast e de interface mista.
Com uma tela sensível ao toque integrada no painel frontal, gerenciamento baseado na web, controle RS-232 e conectividade LAN, o processador de video wall VINCAN 40x40 oferece operação e integração flexíveis para ambientes AV profissionais exigentes.
Principais Recursos
1. 40 Entradas HDMI e 40 Saídas HDMI
O processador de video wall HDMI 40x40 é projetado para instalações que exigem um grande número de fontes de vídeo e conexões de exibição.
As principais capacidades incluem:
- 40 canais de entrada HDMI na configuração especificada.
- 40 canais de saída HDMI na configuração especificada.
- Placas de entrada e saída modulares plug-in.
- Quatro canais HDMI por placa compatível.
- Gerenciamento centralizado de múltiplas fontes de vídeo.
- Configurações flexíveis de saída de video wall e matriz.
- Múltiplos grupos de exibição gerenciados independentemente.
Com as placas apropriadas instaladas, o processador pode gerenciar um video wall grande juntamente com exibições auxiliares dentro do mesmo sistema. A configuração exata das placas de entrada e saída deve ser confirmada de acordo com os requisitos do projeto.
2. Processamento de Entrada e Saída 4K60 4:4:4
O controlador de video wall modular VINCAN atualizado suporta 4K@60Hz 4:4:4 em placas de entrada e saída HDMI compatíveis. Cada placa HDMI compatível fornece quatro canais, com suporte 4K60 em cada canal.
Isso permite que o sistema lide com fontes HDMI de alta resolução, como:
- Estações de trabalho de computador.
- Sistemas de gerenciamento de vídeo.
- Interfaces de monitoramento industrial.
- Sistemas de apresentação.
- Fontes de sinal AV profissional.
A amostragem de croma 4:4:4 ajuda a preservar detalhes finos de texto e imagem, tornando o processador adequado para salas de controle que exibem mapas, dashboards, planilhas e outras informações visuais detalhadas.
3. Até 16 Janelas em Resolução 2K
O processador de video wall modular VINCAN 40x40 suporta layouts flexíveis de múltiplas janelas através de placas de saída de video wall compatíveis. Sob condições operacionais de 2K suportadas, o sistema fornece até 16 janelas/camadas dentro da configuração de processamento aplicável.
As funções suportadas incluem:
- Posicionamento livre de janelas.
- Redimensionamento e escalonamento de janelas.
- Movimentação e esticamento de janelas.
- Camadas de exibição sobrepostas.
- Recorte de fonte de entrada.
- Múltiplos grupos de exibição.
- Compensação de bezel de video wall.
O processador permite que os operadores organizem as fontes de vídeo de acordo com seus requisitos de monitoramento ou apresentação.
Nota Técnica: A especificação de 16 janelas se aplica a condições operacionais de 2K suportadas e aos recursos de processamento da placa de saída relevante. Não significa 16 janelas 4K60 simultâneas ou 16 janelas em cada saída física.
4. Processamento Integrado de Video Wall e Comutação de Matriz
Ao contrário de um comutador de matriz HDMI básico, o processador VINCAN 40x40 combina composição de video wall e roteamento de sinal de matriz em uma única plataforma modular. Com placas de saída compatíveis, ele suporta operação simultânea de video wall e matriz.
Por exemplo, um centro de controle pode atribuir exibições selecionadas a uma parede de monitoramento com múltiplas janelas, enquanto usa outras saídas de matriz compatíveis para seleção independente de fontes. Essa arquitetura ajuda os integradores de sistemas AV a projetar sistemas que combinam gerenciamento centralizado de vídeo com controle flexível de exibição.
5. Arquitetura Modular de E/S de Quatro Canais
O processador usa placas de entrada e saída intercambiáveis, permitindo que a configuração do sistema seja adaptada à instalação.
As interfaces compatíveis disponíveis incluem:
- Placas de entrada HDMI 4K60.
- Placas de saída de video wall HDMI 4K60.
- Placas de saída de matriz HDMI.
- Placas de entrada SDI opcionais.
- Placas de saída de matriz SDI opcionais.
- Placas de pré-visualização HDMI opcionais.
O design modular permite que os integradores de sistemas selecionem tipos de placas de acordo com as fontes de sinal, funções de saída e grupos de exibição necessários. A compatibilidade das placas e as funções de processamento disponíveis devem ser verificadas para a configuração final.
6. Integração Opcional 12G-SDI
A plataforma modular de video wall VINCAN suporta placas 12G-SDI opcionais para integração profissional de sinais de vídeo. Isso é útil para instalações de broadcast, ambientes de produção e sistemas de monitoramento que usam equipamentos baseados em SDI. A conectividade SDI é opcional e depende das placas de entrada e saída instaladas.
7. Operação com Tela Sensível ao Toque no Painel Frontal
A tela sensível ao toque integrada oferece controle local conveniente e monitoramento do sistema.
Os operadores podem acessar funções incluindo:
- Comutação de sinal de entrada.
- Salvamento e recall de presets de exibição.
- Configuração de ciclo de presets.
- Início e parada de ciclo de presets.
- Informações de endereço IP da rede.
- Monitoramento de status do sinal.
- Informações da versão do sistema.
A tela sensível ao toque simplifica a operação de rotina e a manutenção do sistema no local.
8. Controle Baseado na Web e Externo
O controlador de video wall 40x40 suporta múltiplos métodos de controle para integração profissional de sistemas AV.
As interfaces e métodos suportados incluem:
- Controle por navegador web.
- Controle por comandos LAN.
- Comandos seriais RS-232.
- Tela sensível ao toque no painel frontal.
- Software cliente dedicado.
- Aplicativo Android.
O processador também fornece interfaces de controle de dispositivos externos, incluindo portas RS-232/RS-485 configuráveis, portas IR e conexões GPIO. Essas opções permitem que os integradores incorporem o processador de video wall em sistemas de controle AV centralizados compatíveis.
9. Múltiplos Grupos de Exibição e Gerenciamento de Presets
O processador suporta múltiplos grupos de exibição gerenciados independentemente. Cada grupo pode ter sua própria configuração de exibição e presets operacionais. O sistema suporta até 256 presets por grupo de exibição, permitindo que os operadores salvem layouts usados com frequência e os recuperem quando necessário.
Funções adicionais incluem:
- Compensação de bezel.
- Brilho de saída ajustável.
- Sobreposições de texto de rolagem configuráveis.
- Texto OSD da fonte de entrada.
- Monitoramento de status do sinal.
- Importação e exportação de configuração.
- Ciclo de presets.
Essas funções ajudam a simplificar a operação diária em salas de controle e centros de monitoramento.
10. Arquitetura de Processamento de Hardware FPGA
O processador de video wall modular VINCAN 40x40 usa uma arquitetura de hardware FPGA dedicada sem um sistema operacional embarcado. O sistema é projetado para processamento profissional de sinais de vídeo, gerenciamento flexível de fontes e aplicações de monitoramento contínuo. Recursos adicionais da plataforma incluem velocidades ajustáveis do ventilador de resfriamento, monitoramento de status em tempo real e arquitetura de fonte de alimentação dupla.
Perguntas Frequentes
P1: O que é um processador de video wall HDMI 40x40?
Um processador de video wall HDMI 40x40 é um sistema de processamento de vídeo configurado com 40 entradas HDMI e 40 saídas HDMI. Ele é projetado para gerenciar múltiplas fontes de vídeo, criar layouts de video wall e fornecer roteamento de sinal de matriz através de placas compatíveis.
P2: O processador suporta 4K60 em entradas e saídas?
Sim. Placas de entrada e saída HDMI compatíveis suportam 4K@60Hz 4:4:4, com quatro canais por placa.
P3: O processador suporta 16 janelas em 4K60?
A capacidade máxima de 16 janelas/camadas se aplica sob condições operacionais de 2K suportadas. Não deve ser interpretada como 16 janelas 4K60 simultâneas.
P4: Ele pode operar como um controlador de video wall e um comutador de matriz?
Sim. A plataforma modular suporta processamento de video wall e comutação de matriz simultâneos com as placas de saída apropriadas.
P5: O processador 40x40 suporta 12G-SDI?
Sim. Placas 12G-SDI compatíveis opcionais podem ser selecionadas para projetos que exigem integração profissional de sinais SDI.
P6: O sistema pode ser controlado sem um computador?
Sim. A tela sensível ao toque no painel frontal suporta operação local, incluindo comutação de sinal, gerenciamento de presets e visualização do status do sistema.
P7: O processador pode ser integrado com sistemas de controle AV de terceiros?
O processador fornece interfaces RS-232, LAN, serial configurável, IR e GPIO. A integração deve ser avaliada em relação aos requisitos de comando e interface do sistema de controle de terceiros.
P8: Qual é a diferença entre os modelos 16x16 e 40x40?
Ambos os modelos pertencem à mesma plataforma de processamento de vídeo modular atualizada e usam tecnologia de placa de E/S 4K60 compatível. A principal diferença é o número de conexões de entrada e saída disponíveis. A configuração 40x40 é projetada para projetos que exigem mais conexões de fonte e exibição dentro de um único sistema.
P9: A VINCAN suporta soluções de video wall personalizadas?
Sim. A VINCAN oferece serviços OEM/ODM e suporte de configuração baseado em projeto para integradores de sistemas AV, distribuidores e empreiteiros de instalação profissional.
