Detalhes do produto:
|
| nome do produto: | programas televisivo video do processador 10 da tevê do controlador USB/HDMI/VGA/AV da parede 5x2 um | Sinal entrado: | VGA, HDMI, vídeo, USB |
|---|---|---|---|
| Sinal de saída: | 10 saída de x HDMI | Áudio: | 3,5 relação audio, esquerda do apoio e canais direitos e estereofônico, interruptor do sinal do avoi |
| Modo de controle: | Chave remota do caso do、 do、 RS232 | Fonte de alimentação: | V da C.A. 100 a 240 |
| Poder: | 20W | Dimensões (1U): | 1U caixa padrão de 19 polegadas, 442mm (L)*45mm (H)*242mm (W) |
| Peso (1U): | 2.5KG | ||
| Destacar: | controlador video da parede de 5x2 LCD,controlador video da parede de 1U LCD,processador video da parede da tevê 5x2 |
||

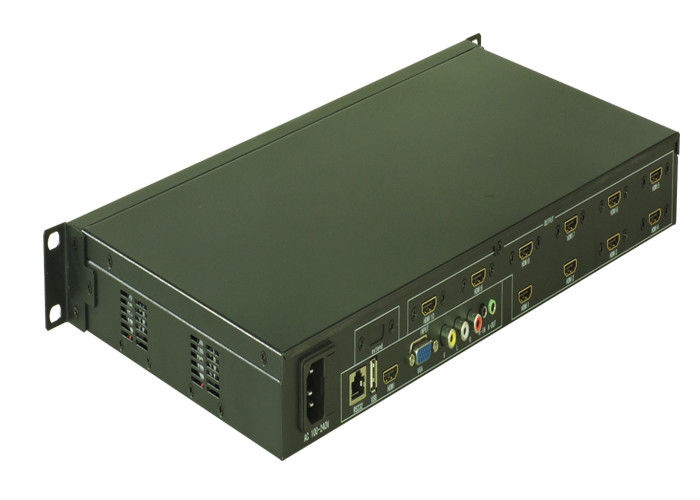

processador video video da tevê de USB HDMI VGA avoirdupois do controlador da parede de 5x2 LCD
programas televisivo video do processador 10 da tevê do controlador USB/HDMI/VGA/AV da parede 5x2 uma tela que emenda para a exposição de LED/LCD
1, introdução de produto:
programas televisivo video do processador 10 da tevê do controlador USB/HDMI/VGA/AV da parede 5x2 uma tela que emenda para a exposição de LED/LCD
é projetado ser verdadeiramente um processador video modular da parede de in/out, para capturar, converso do ANÚNCIO, rota, distribuem o sinal do todo-formato à parede video múltipla, incluindo a tevê do LCD, FEZ, DLP, plasma, etc., ao manter um sinal digital verdadeiro.
O controlador video da parede de LM-TV10 2x5 com muitas relações video diferentes, inclui HDMI, VGA, avoirdupois, e é pode descodificar o vídeo (como RMVB), audio (como o MP3), foto (como o JPG) por si só através da relação de USB. cada vídeo com áudio pode ser comutado junto. a relação da saída HDMI, definição é 1080P ou 720P, choosen pelo usuário.
programas televisivo video do processador 10 da tevê do controlador USB/HDMI/VGA/AV da parede 5x2 uma tela que emenda para a exposição de LED/LCD
O controlador video da parede pode ser controlado por remoto, pelo botão e pelo RS232.
2, introdução da função:
1, modelo da Multi-tela
O usuário pode aumentar ou reduzir os módulos de saída devendo adotar o projeto modular. E a única máquina pode 25 saída do sinal da junção do máximo HDMI com protocolo da compatibilidade DVI. Pode realizar junção ilimitada através da conexão de cascata; De acordo com a procura do usuário, a única máquina pode ser vários tipos personalizados de testes padrões da multi-tela tais como o ect 2*2,3*3,1*2,2*3,3*2,2*4,4*2,2*5,5*2.
2, sinal entrado
Pode apoiar 4 o sinal de entrada que no total consiste em 1 vídeo composto, 1 VGA, 1 HDMI, 1 USB; e a relação de HDMI e de USB com o funtion audio e video da descodificação, vídeo composto e sinal de VGA adiciona a relação audio relevante. O que é mais, todo o sinal de vídeo da entrada pode comutar com às saídas de áudio na sincronização. Seguir é o diagrama da relação:
3, função do espelho
Compare com o processador comum da multi-tela, ele pode realizar que 180°mirror viram a função para cada única unidade de exposição. Estará diminuindo agudamente a diferença da junção do LCD, que fazem a imagem mais vívida se a reviravolta 180°toward da tevê do LCD acima da fileira quando o usuário LCD ordinário comum TV.Following mostrado:
Antes da reviravolta após a reviravolta
4, borda que anula a função
Sem função da placa da borda, toda a unidade de exposição comum tem a diferença do quadro, que fazem a imagem a tração se rasgar acima na visão e no sentimento não naturais; Imagem mais natural e vívida sem transformação e tração após o processo da placa da borda. Depois de é o diagrama da comparação;
Sem borda que anula a função após a borda que anula o processo
5, USB transmitem a função
O produto pode apoiar USB para transmitir e a função comum. Após ter terminado a função básica comum do LCD, o usuário pode ajustar-se o jogo comum da meramente video ou imagem do teste padrão. É simples e útil, nenhuma atribuição extra da necessidade um computador ou o outro equipamento da transmissão, somente nós precisamos de fazer devemos introduzir um disco de U na relação de USB em nosso multi-sceen processo do produto.
6, função chave
Funções de emenda múltiplas do *** com 9 saídas de HDMI (3×3, 2×4, 4×2)
Sinal múltiplo da entrada- do *** com 1 HDMI, 1 DVI, 1 VGA, 1 USB
Função do espelho do apoio do ***
Função da máscara do edage do apoio do ***
O *** apoia RS232 e controlo a distância
| vídeo | |
| protocolo | O protocolo do apoio hdcp1.3, apoia o protocolo hdmi1.3, compatível com protocolo dvi1.0 |
| Ganho | 0 DB |
| Largura de banda da relação | 2.25Gbps (total 6.75Gbps, 2.25Gbps pela cor) |
| Definição máxima do apoio |
HDPC: 1920x1200P@ 60_24bit, HDTV: 1920x1080P@60_36bit |
| Mordeu o tremor do pulso de disparo | <0> |
| Mordeu o tempo de elevação | <0> |
| Mordeu o tempo de queda | <0> |
| Atraso de transmissão máximo | 5nS (±1nS) |
| Velocidade de comutação | 200 ns (tempo máximo) |
| Entrada- | |
| relação | O VGA/relação fêmea de dvi-d/hdmi-a |
| Força de sinal | T.M.D.S +/- 0.4Vpp |
| impedância | 50 Ω |
| Incorpore o edid | Edid vive rewritable |
| Distância máxima recomendada da entrada | Menos de 40 medidores em 1920x1080@60 (uso recomendado do fio especial certificado de HDMI, tal como o fio de Molex TM) |
| Saídas de vídeo | |
| relação | O VGA/relação fêmea de dvi-d/hdmi-a |
| impedância | 50Ω |
| Distância recomendada da saída máxima | Menos de 10 medidores em 1920x1200@60 (uso recomendado de fios HDMI-específicos certificados tais como fios de Molex TM) |
| Tipo do controle | |
| Relação de controle de série | Rs-232, homem de 9 pinos e d-tipo fêmea relação |
| Taxa de transmissão e protocolo | Taxa de transmissão: 9600, bocados de dados: 8 bocados, param bocados: 1, nenhuma paridade |
| Estrutura de série do porto do controle | 2 = TX, 3 = RX, 5 = TERRA |
| especificação | |
| fonte de alimentação | 100VAC ~ 240VAC, 50/60 de hertz, fonte de alimentação adaptável internacional |
| temperatura | Temperatura do armazenamento e do uso: -20° ~ +70° |
| umidade | Umidade do armazenamento e do uso: 10% ~ 90% |
| Tamanho do chassi | Assunto ao modelo real |
| peso do produto | Assunto ao modelo real |
| Tempo médio entre falhas | 30.000 horas |
| Garantia | garantia livre de 1 ano, manutenção da vida |
Imprensa da chave do caso
7, função de controle remoto
O controlo a distância é personalização exclusiva para, função do processador da multi-tela cada é completamente em conformidade com fechar remoto e o mercado não pode comprá-lo. O cotroller remoto adota o projeto super-sensível, assim que é medidores do attainability 7 a 10 da distância, e pode cumprir todas as funções do processador da multi-tela, tais como ajustes, interruptor, ajusta. Como as seguintes mostras da imagem:
8, topologia do sistema
