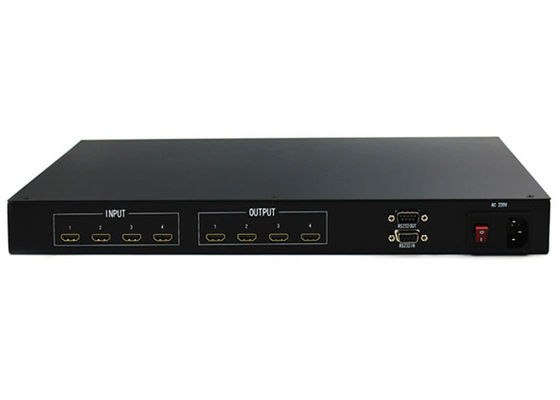

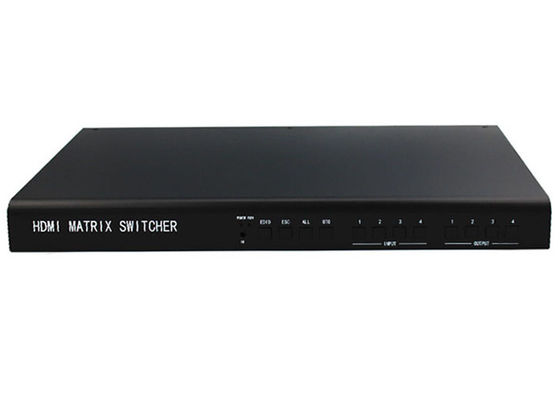

4 em 4 para fora do protocolo video do controlador HDMI1.3 HDPC1.3 da parede do LCD da matriz

vídeo

protocolo

O protocolo do apoio hdcp1.3, apoia o protocolo hdmi1.3, compatível com protocolo dvi1.0

Ganho

0 DB

Largura de banda da relação

2.25Gbps (total 6.75Gbps, 2.25Gbps pela cor)

Definição máxima do apoio

HDPC: 1920x1200P@ 60_24bit,

HDTV: 1920x1080P@60_36bit

Mordeu o tremor do pulso de disparo

<0>

Mordeu o tempo de elevação

<0>

Mordeu o tempo de queda

<0>

Atraso de transmissão máximo

5nS (±1nS)

Velocidade de comutação

200 ns (tempo máximo)

Entrada-

relação

O VGA/relação fêmea de dvi-d/hdmi-a

Força de sinal

T.M.D.S +/- 0.4Vpp

impedância

50 Ω

Incorpore o edid

Edid vive rewritable

Distância máxima recomendada da entrada

Menos de 40 medidores em 1920x1080@60 (uso recomendado do fio especial certificado de HDMI, tal como o fio de Molex TM)

Saídas de vídeo

relação

O VGA/relação fêmea de dvi-d/hdmi-a

impedância

50Ω

Distância recomendada da saída máxima

Menos de 10 medidores em 1920x1200@60 (uso recomendado de fios HDMI-específicos certificados tais como fios de Molex TM)

Tipo do controle

Relação de controle de série

Rs-232, homem de 9 pinos e d-tipo fêmea relação

Taxa de transmissão e protocolo

Taxa de transmissão: 9600, bocados de dados: 8 bocados, param bocados: 1, nenhuma paridade

Estrutura de série do porto do controle

2 = TX, 3 = RX, 5 = TERRA

especificação

fonte de alimentação

100VAC ~ 240VAC, 50/60 de hertz, fonte de alimentação adaptável internacional

temperatura

Temperatura do armazenamento e do uso: -20° ~ +70°

umidade

Umidade do armazenamento e do uso: 10% ~ 90%

Tamanho do chassi

Assunto ao modelo real

peso do produto

Assunto ao modelo real

Tempo médio entre falhas

30.000 horas

Garantia

garantia livre de 1 ano, manutenção da vida
