agulheiro da matriz de 4x4 HDMI

agulheiro da matriz de 4x4 HDMI

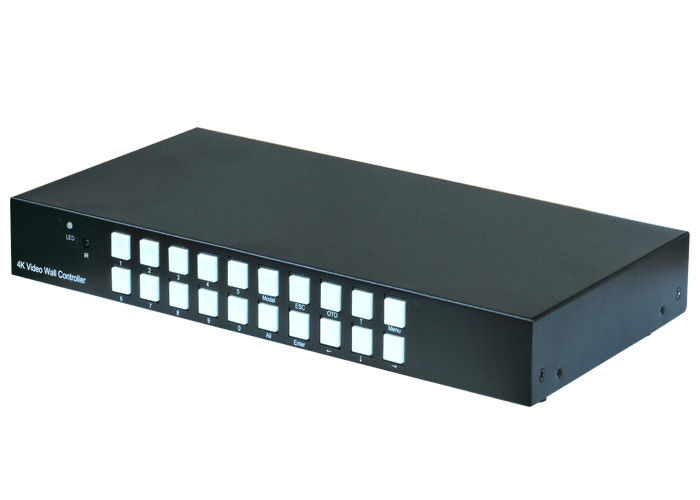

agulheiro sem emenda da matriz de 4K 4x4 HDMI com o controlador video da parede

ⅠIntrodução de produto

É um processador 4K de emenda video, e é igualmente um agulheiro sem emenda de 4x4 HDMI. Apoios até a emenda de 4K@60HZ

e interruptor 4x4 sem emenda. O apoio 4 HDMI, 1 entrada do DP e a saída de 4 HDMI, entrada do DP podem somente ser usados para

emenda.

ⅡFunções principais

• Uma máquina inclui a emenda e funções de comutação sem emenda ao mesmo tempo, e as funções podem ser selecionadas livremente.
• Função de interruptor sem emenda do apoio no modo da matriz.
• Apoio 1x2, 1x3, 1x4, 2x1, 3x1, modo 4x1,2x2 na função de emenda
• Apoio alguma rotação do sinal da unidade de exposição 180 graus.
• A borda que protege a função, modo de emenda apoia o ajuste de emenda horizontal e vertical;
• O modo da matriz apoia toda a exposição da separação da tela da saída 4;
• Apoio 1 DP1.2, 1 HDMI2.0, 3 HDMI1.4 entradas, a definição até 4K@60hz.
• 4 saídas de HDMI, definição da saída apoiam 1024* 768@60HZ, 1280* 800@60HZ, 1280* 720@60HZ, 1920* 1080@60HZ, 1920* 1200@60HZ, switchable;
• Controlo a distância do apoio, RS232, controle do botão do chassi;

ⅢIntroduções detalhadas

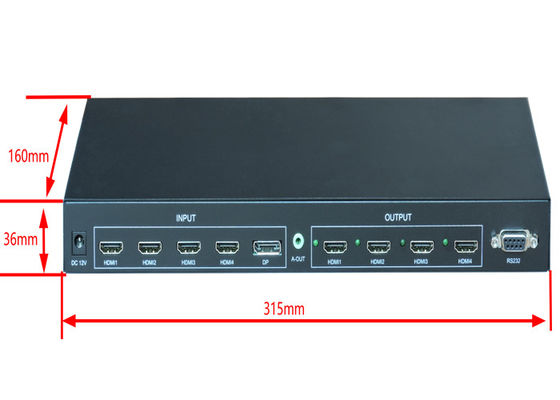

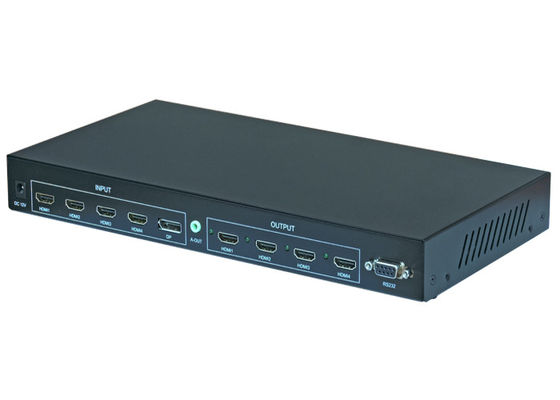

1, sinais entrados

DP_1,2 do apoio 1(4K@60hz),1HDMI_2,0, 3entradas_de HDMI_1,4(4K@30hz)

2, sinais de saída

A saída do apoio 4 HDMI_1,3, definição da saída apoia 1024* 768@60HZ, 1280* 800@60HZ, 1280* 720@60HZ, 1920* 1080@60HZ, 1920* 1200@60HZ, switchable;

Apoio 1 3,5 milímetros de saídas de áudio para conectar o som.

3, emendando, função de interruptor do modo da matriz

Os usuários podem escolher o modo de emenda ou o modo de comutação sem emenda. A entrada do DP pode somente ser usada no modo de emenda.

4, função de comutação sem emenda

O apoio HDMI entrou a função de interruptor sem emenda do sinal 4x4, e pôde igualmente apoiar toda a tela para indicar ao mesmo tempo 4 sinais de entrada.

5, função de emenda
A função de emenda do produto é projeto integrado, uma única máquina pode conseguir a saída de emenda do sinal de 4 HDMI, e uma única máquina pode ajustar vários modos de emenda tais como 1x2, 2x1, 2x2, 1x3, 3x1, 1x4, 4x1, etc.

5,1 180 graus de função da rotação

Apoio para ajustar alguma unidade de exposição para girar 180 graus.

5,2 borda que protege a função

Após ter ajustado a emenda da borda que processa, uma parte da imagem é escondida, para conseguir o efeito de nenhuma deformação e de nenhuma distorção.

6, método de controle

O dispositivo pode ser controlado com o controlo a distância, os botões do chassi, o RS-232, e o controle central.

ⅣTopologia do sistema
