Detalhes do produto:
|
| Largura de banda video: | 297MHz [10.2Gbps] | Definição video do apoio: | 1080p24/30/50/60.4Kx2K@30 |
|---|---|---|---|
| Portos entrados: | 4×HDMI, 5×IR receptor, 1×RS-232, 1xRJ-45 (controle), 4x RS232 | Portos de saída: | 4×CAT5e/6/7, 4×IR dinamitador, 4×HDMI |
| Fonte de alimentação: | 12 V/5 Uma C.C. (os padrões de US/EU, CE/FCC/UL certificaram) | Dimensões: | 440 milímetros (W)×200 milímetro (D)×45 milímetro (h) |
| Destacar: | agulheiro da matriz de 297MHz HDBaseT,agulheiro da matriz de 4X4 HDBaseT,Agulheiro da matriz do CE HDMI |
||
1.Introduction:

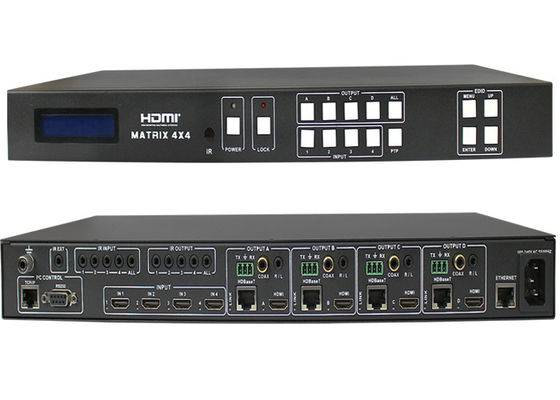

A matriz de HD BaseT 4x4 HDMI com saídas simultâneas de CAT5e/6/7 e de HDMI conecta quatro fontes de HDMI a oito exposições.
Esta matriz caracteriza quatro saídas de HDMI e cada saída de HDMI é espelhada para fornecer uma saída do Gato-cabo que corra simultaneamente.
Apoia a transmissão do vídeo (definições até 1080p HD e 4Kx2K@30Hz completos) e apoia formatos audio digitais de alta resolução
como LPCM 7.1CH, TrueHD Dolby, Dolby Digital Plus e mestre Audio.Connect de DTS-HD um receptor de HD BaseT a cada um das saídas do Gato-cabo para estender o sinal até 328ft/100m (versão de 100m) ou 230ft/70m de HDMI (versão de 70m) para a conectividade da multi-sala.
Trabalha com jogadores de Blu-Ray, caixas de set-top, PCes de Home Theater, e consoles do jogo que conectam a uma exposição de HDMI.
Toda a fonte é acessível em todas as vezes por qualquer exposição selecionando a através do controlo a distância fornecido do IR, RS-232, TCP/IP
ou usando os botões da seleção no painel frontal. Este dispositivo apoia o áudio alto da definição, e a compatibilidade do sinal 3D.
2.Features:
• HDMI1.4, HDCP 1,4 e DVI1.0 complacente;
• Apoios HDMI 3D passagem-através de;
• Definições dos apoios das definições de VGA~WUXGA e de HD do dependente de 480i~1080p~4Kx2K@30 em cima dos ajustes de EDID;
• Distâncias de transmissão até 328ft/100m (versão de 100m) ou 230ft/70m dos apoios (versão de 70m) através do cabo CAT5e/6/7;
• Fuction do ponto de entrada do apoio;
• Apoios saídas simultâneas de HDMI e de CAT;
• O sistema wideband da matriz do IR dos apoios (30-60Khz), canal do transporte do IR pode estar para a frente ou para trás;
• Apoios RS-232, controle de controle remoto, do em-painel e controle do TCP/IP;
• Gestão esperta dos apoios EDID;
• Apoios LPCM 7.1CH, transmissão audio mestra Dolby de TrueHD, de Dolby Digital Plus e de DTS-HD;

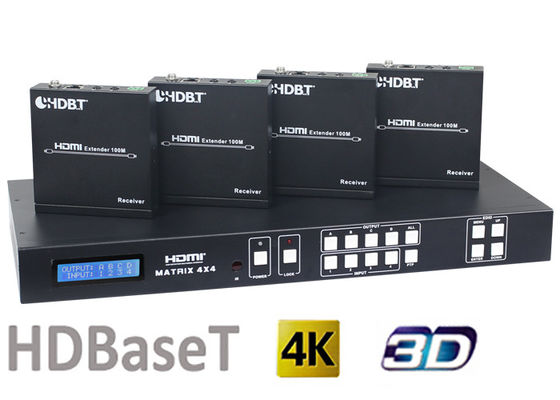

• Agulheiro da matriz de HDMI1.4 4X4 HDBaseT com os 4 PCes de 70 medidores e de 100 receptores dos medidores HDMI HDBaseT
índices 3.Package:
4.Specifications do agulheiro da matriz de HDMI1.4 4X4 HDBaseT:
Largura de banda video: 297MHz [10.2Gbps]
Definição video do apoio: 480i, 576i, 480p, 576p, 720p, 1080i,
1080p24/30/50/60.4Kx2K@30;
Portos entrados: 4×HDMI, 5×IR receptor, 1×RS-232,
1xRJ-45 (controle), 4x RS232
Portos de saída: 4×CAT5e/6/7, 4×IR dinamitador, 4×HDMI
Conector de HDMI: Datilografe uma fêmea de 19 pinos
Conector RJ-45: WE/SS 8P8C
dinamitador do IR Receiver/IR do conector de 3.5mm (TX e RX)
Modelo do Humano-corpo da proteção do ESD:
± 8kV (descarga de Ar-Gap)
± 4kV (descarga do contato)
Fonte de alimentação: 12 V/5 Uma C.C. (padrões de US/EU,
CE/FCC/UL certificou)
Dimensões: 440 milímetros (W)×200 milímetro (D)×45 milímetro (h)
Peso: g 1820
Material do chassi: Metal
Cor do Silkscreen: Preto
Temperatura de funcionamento: 0 ºC~40 ºC/32 ºF~104 ºF
Temperatura de armazenamento: −20 ºC~60 ºC/−4 ºF~140 ºF
Humidade relativa: RH de 20~ 90% (não-condensação)
Consumo de potência: 30 W (máximo)/0.5w (apoio)
5. Diagrama de conexão para o agulheiro da matriz de HDMI1.4 4X4 HDBaseT:
