Detalhes do produto:
|
| Destacar: | Comutador de vídeo UHD,Comutador multiview sem costura,Comutador de vídeo UHD com Multiview |
||
|---|---|---|---|
Introdução
O comutador de vídeo multiview sem conexão de 5x Inputs e 2x Outputs foi desenvolvido para o propósito de múltiplas fontes exibidas em uma única tela, suportando altas resoluções de entrada e saída.
A porta de saída espelhada HDBaseT pode ser usada para transmissão de vídeo de longa distância
O usuário pode gerenciá-lo facilmente através dos botões da frente, remoto IR ou comandos RS232.
Área de aplicação:
Teatro doméstico; Videoconferência; Monitoramento de segurança; Apresentação e transmissão; Sistema de ensino; Análise de estoque financeiro; Jogo de esportes eletrônicos; Display médico.
Saídas: 1x HDMI, 1x HDBaseT,1x 3.5mm L/R
Alteração rápida dos modos de exibição de uma janela diferente
Suporte LPCM, AC3, DD+, DTS, DTS-HD, até canal de áudio 7.1

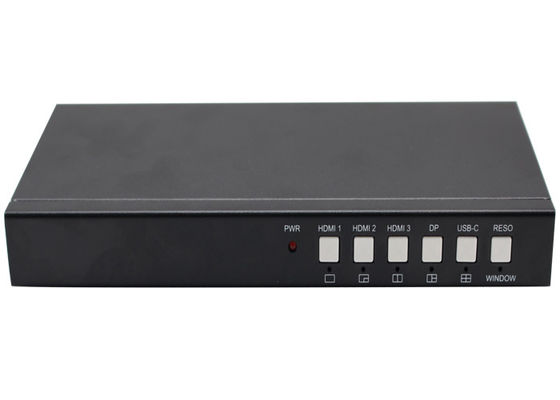

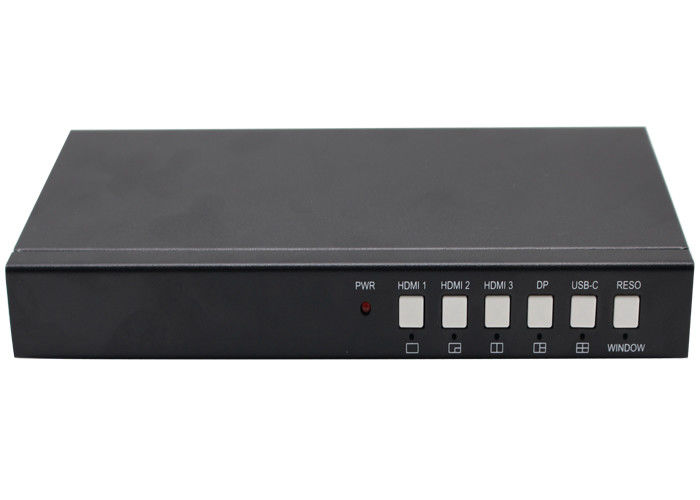

| Nome | Descrição |
| HDMI 1 | Pressione o botão HDMI 1 para selecionar HDMI 1 como fonte de entrada. |
| HDMI 2 | Pressione o botão HDMI 2 para selecionar HDMI 2 como fonte de entrada. |
| HDMI 3 | Pressione o botão HDMI 3 para selecionar HDMI 3 como fonte de entrada. |
| DP | Pressione o botão DP para selecionar DP como fonte de entrada. |
| USB-C | Pressione o botão USB-C para selecionar USB-C (apenas vídeo) como entrada |
| Janela | Pressione este botão, a tela irá mostrar uma borda amarela na janela 1. Continue pressionando este botão a borda será mostrada na janela 2 ou 3... em seguida, pressione um botão de entrada, tais como HDMI 1,e então HDMI 1 será exibido na janela atualmente selecionada. |
Por favor, note: pressionar HDMI 3 e DP ao mesmo tempo pode ativar / desativar a função de comutação automática quando o modo de exibição de janela única

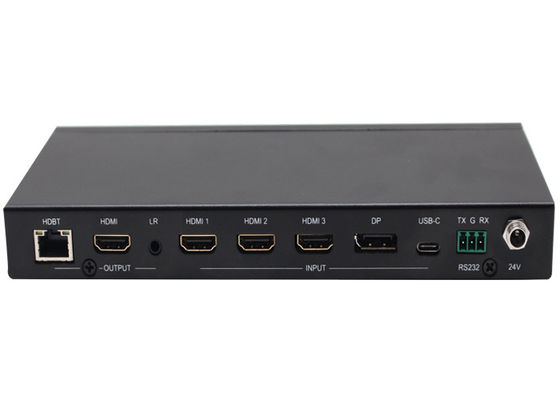

Atrás
| Nome | Descrição |
| HDBTfora. | HDBaseT Saída de dimensionamento até 3840x2160@60 |
| HDMIfora. | Saída de dimensionamento HDMI até 3840x2160@60 |
| LRfora. | 3.5mm LR saída de áudio estéreo, 20Hz ~ 20kHz, 1,5Vrms max |
| INPUTs | HDMI 1,HDMI 2,HDMI 3,DP, USB-C |
| RS232 | Controle externo RS232 |
| 24 V | Adaptador de alimentação de 24 V para ligar |
A porta USB-A está aqui só para atualização do firmware.
| Número | Descrição |
| 1 | Regresso/Saída |
| 2 | Seleção de entrada de vídeo |
| Navegação do menu OSD |
| 4 | Seleção do modo de visualização múltipla |
| 5 | Seleção de entrada de áudio |
| 6 | Reservado |
O usuário pode selecionar os seguintes modos EDID pelo comando RS232 ou navegação do menu OSD
| Número | Modo EDID | Número | Modo EDID |
| 1 | 4K60-2.0CH | 10 | 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH | 15 | Automação |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | USUÁRIO |
A saída HDMI suporta 3 opções HDCP: FORCE-1.4Força-2.2, FORCE-OFF
O usuário pode selecioná-lo pelo comando RS232
