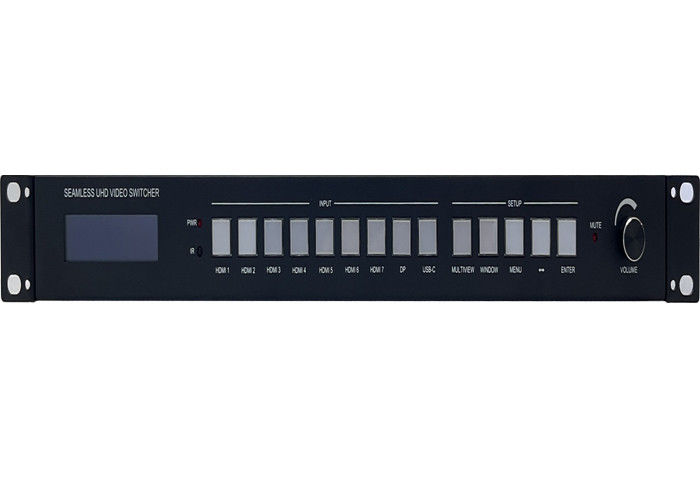

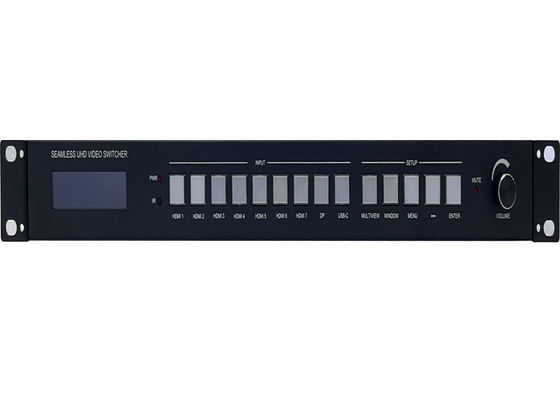

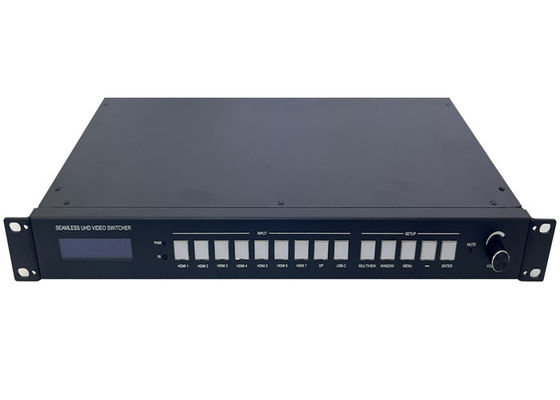

HDMI 1, 2...7,
DP, USB-C

Total de 9 entradas a selecionar
Pressione um desses botões para direcionar a fonte de entrada selecionada para exibição de janela única
Quando a exibição estiver no modo PIP,PBP,3xWIN,4xWIN, um dos LEDs internos para os 9 botões de entrada ainda estará aceso, representando a fonte de entrada da janela 1

Pressione este botão para selecionar o modo de exibição PIP, PBP, 3xWIN, 4xWIN. Quando o switcher funcionar em modo único, pressione o botão Multiview para selecionar o último modo Multiview (PIP, PBP, 3xWIN ou 4xWIN).
O LED interno do botão Multiview acende quando se trabalha no modo PIP, PBP, 3xWIN ou 4xWIN e desliga quando se trabalha no modo de janela única.

Menú, - Não.,
Entrar

Três botões para configurar o sistema com o painel frontal de navegação OSD:

• Micrófono 1 ligado ou desligado
• Microfone 1 volume, controle-o com o botão de áudio
• Micrófono 2 ligado ou desligado
• Microfone 2 volume, controlar com o botão de áudio
• Áudio principal ON ou OFF
• Seleção de áudio principal
• Saída 4K AUTO ON ou OFF
• Padrão de ensaio ON ou OFF
• Seleção da resolução de saída
• Seleção do EDID
• Ligação ou desligação automática
• Modo de longo alcance ON ou OFF
• Taxa de barras RS232
• Informações do endereço IP
• Informações da versão do firmware

Rotação à esquerda ou à direita para controlar o volume de áudio global (áudio principal e áudio de dois microfones)
Pressione diretamente para silenciar ou desativar a saída de áudio geral

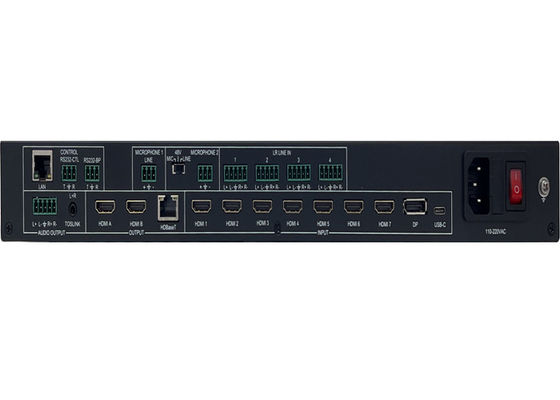

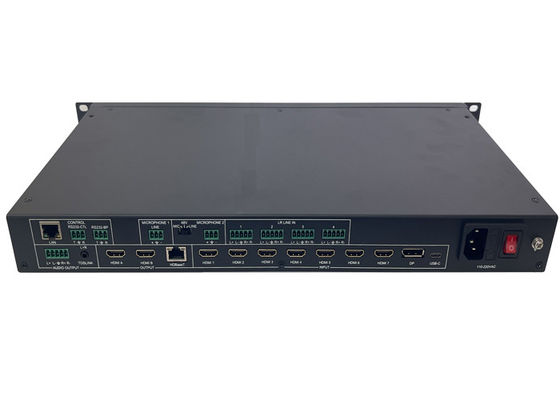

Produto L+R equilibrado,
3.5mm saída L+R e Toslink saída óptica compatíveis

Controle TCP/IP. Parâmetros padrão como se segue
Endereço IP: 192.168.0.247Sub-Mask: 255.255.255.0
192.168.0.1■ NETPORT: 2000
Todos os parâmetros podem ser alterados pelo comando RS232

Taxa por defeito 9600, 8 bits de dados, 1 stop bit, sem paridade
T, Switcher → PC
R, Switcher←PC
G, solo
Opções de taxa de Baud como se segue, pode ser selecionado pelo painel frontal
9600,19200,38400,57600,115200
