Introdução
The 5x Inputs and 2x Outputs seamless multiview video switcher with USB-KVM control was developed for the purpose of multiple sources displayed on a single screen and supporting high input and output resolutions.
O comutador pode combinar até quatro sinais de vídeo em um único display UHD ou HD.
O switcher suporta 4x entrada USB-tipo A que se conecta ao PC e 2x saída USB que se conecta ao mouse e teclado
O usuário pode gerenciá-lo facilmente através dos botões da frente, remoter, RS232 ou TCP / IP comandos.
A porta de saída de espelho HDMI B pode ser usada para amplificador de áudio, captura de vídeo (com HDMI para dongle USB) ou exibição remota (com caixa de conversão HDBaseT)
Área de aplicação:
Teatro doméstico; Videoconferência; Monitoramento de segurança; Apresentação e transmissão; Sistema de ensino; Análise de estoque financeiro; Jogo de esportes eletrônicos; Display médico.
Alteração rápida dos modos de exibição de uma janela diferente
Suporte ao controle de mouse/teclado com plataformas Windows, Linux e Mac
Suporte LPCM, AC3, DD+, DTS, DTS-HD, até canal de áudio 7.1

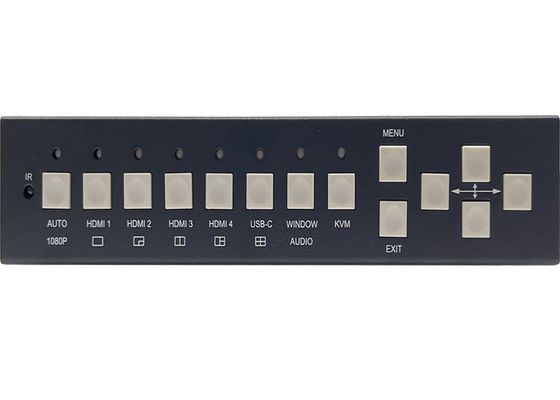

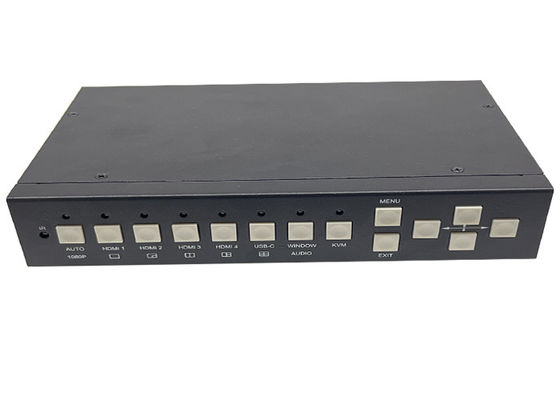

Frente
| Nome | Descrição |
| Automação |
PressioneAutomaçãobotão para ativar ou desativar a função de comutação automática quando no modo de exibição de janela única Pressione este botão durante 3 segundos para mudar a resolução de saída para 1080p60 |
|
HDMI 1, HDMI 2 HDMI 3, HDMI 4 USB-C |
Pressione estes botões para selecionar diretamente HDMI 1, 2, 3, 4 ou USB-C (apenas vídeo) como fonte de entrada para a exibição WIN 1 Pressione estes botões durante 3 segundos para selecionar SINGLE, PIP, Modo PBP,3xWIN ou 4xWIN Multiview |
|
Janela. AUDIO |
Continue pressionando este botão haverá uma borda mostrada na janela 1 ou 2..., em seguida, pressione um botão de entrada, tais como HDMI 1,e então HDMI 1 será exibido na janela atualmente selecionada.
Observe que, quando se trabalha no modo não-SINGLE, o LED está sempre aceso. |
| KVM |
Continuar Pressione este botão, a tela mostrará uma borda na janela 1, 2, 3 ou 4, em seguida, o usuário pode selecionar uma janela de exibição como fonte KVM. Por exemplo, se selecionar WIN 2 como fonte KVM, então o teclado / mouse USB traseiro será trocado para o dispositivo USB-Host que é exibido no WIN 2. |
|
Menú,Exit,
|
Botões de navegação do menu OSD |

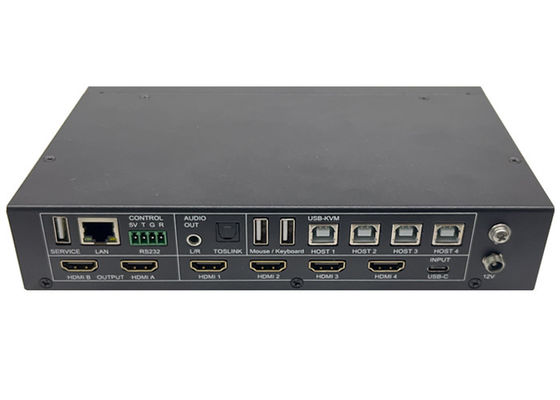

Atrás
| Nome | Descrição |
| HDMI A, Bfora. |
Saída de dimensionamento HDMI até 3840x2160@60 HDMI Aé a saída principal |
| INPUTs | HDMI 1, HDMI 2, HDMI 3, HDMI 4, USB-C (apenas vídeo) |
| Serviço USB | Usado para atualização de firmware |
| LAN |
Controle TCP/IP. Parâmetros padrão como se segue Endereço IP: 192.168.0.247Sub-Mask: 255.255.255.0 192.168.0.1■ NETPORT: 2000 Todos os parâmetros podem ser alterados pelo comando RS232 |
| RS232controlo |
Conector Phoenix masculino de 4 vias Taxa por defeito 9600, 8 bits de dados, 1 stop bit, sem paridade Taxa de Baud pode ser alterada através do menu OSD 5Vsignifica saída de 5 V;
GSignifica "Terra" |
| OUTPUT de áudio | 3.5mm L+R e Toslink-optical digital |
| KVM |
Conectores USB ligados a um PC ou a um mouse/teclado 4 portas USB Tipo B ligadas ao PC 2x portas USB Tipo A para ser ligado no mouse ou teclado A relação vinculativa entre entradas de vídeo e dispositivos host USB como se segue HDMI 1<> Anfitrião 1, HDMI 2<> Anfitrião 2, HDMI 3<> Host 3, HDMI 4<> Host 4, USB-C <> Host 4 HDMI 4 e USB-C não podem ser usados como fonte KVM |
| 12V | Adaptador de alimentação de 12 V para ligar |
| Número | Descrição |
| 1 | Regresso/Saída |
| 2 | Seleção de entrada de vídeo |
|
3 |
Navegação do menu OSD Menu (Enter), para cima, para baixo, Esquerda, direita. |
| 4 | Seleção do modo de visualização múltipla |
| 5 | Seleção de entrada de áudio |
| 6 |
Seleção USB-KVM. O mesmo com a função do botão KVM frontal |
O usuário pode selecionar os seguintes modos EDID pelo comando RS232 ou navegação do menu OSD
| Número | Modo EDID | Número | Modo EDID |
| 1 | 4K60-2.0CH | 10 | 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH | 15 | Automação |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | USUÁRIO |
A saída HDMI suporta 3 opções HDCP: FORCE-1.4Força-2.2, FORCE-OFF
O usuário pode selecioná-lo pelo comando RS232
O switcher suporta entrada de vídeo de resolução múltipla até 3840x2160@60 e suporta vários formatos de áudio, como LPCM, AC3, DD+, DTS, DTS-HD, até 7,1 canais de passagem por função via cabo HDMI
O usuário pode controlar o volume de áudio quando a entrada de áudio é o formato LPCM
Por favor, note que a porta de entrada USB-C só pode aceitar áudio LPCM 2.0
O suporte do switcher após a resolução de saída de vídeo por um poderoso motor de dimensionamento
| Número | Resolução de saída | Número | Resolução de saída |
| 1 | 4096x2160p 60Hz | 8 | 1920x1080p 60Hz |
| 2 | 4096x2160p 50Hz | 9 | 1920x1080p 50Hz |
| 3 | 3840x2160p 60Hz | 10 | 1360x768p 60Hz |
| 4 | 3840x2160p 50Hz | 11 | 1280x800p 60Hz |
| 5 | 3840x2160p 30Hz | 12 | 1280x720p 60Hz |
| 6 | 3840x2160p 25Hz | 13 | 1280x720p 50Hz |
| 7 | 1920x1200p60Hz RB | 14 | 1024x768 60Hz |
O Switcher suporta 5 categorias de modos de exibição multiview
PIP, PBP, 3xWIN, 4xWIN
Os usuários podem selecionar diferentes operações para diferentes modos Multiview da seguinte forma:
SINGLE: Selecção de entradas
PIP: Seleção de entradas, Seleção de proporção de exibição, Dimensão e posição da janela sub
PBP, 3xWIN, 4xWIN: Seleção de entradas, Seleção de relação de janela, aspecto do ecrã
Distribuição da janela multivisualização da seguinte forma
O usuário pode fazer mais layouts através de comandos RS232 ou navegação do menu OSD
