Processador de parede de vídeo 3x3 HDMI com 4 entradas 9 saídas

Introdução

O processador de parede de vídeo 3x3 HDMI com 4 entradas 9 saídas é um processador de sinal de vídeo HDMI 2.0 de alto desempenho.

Pode ser utilizado como um processador de emplaçamento de parede de vídeo ou como um comutador de matriz de comutação com 4 entradas e 16 saídas.

Todos os ecrãs de saída independentes ou os ecrãs de parede de vídeo podem funcionar em modo multiview com um máximo de 4 janelas.

1.Layout do painel

2.1 Vista da frente

• Ecrã de exibição LCM: exibe o status de roteamento de cada canal na matriz.
• OUT SELECT:1Dois...9, 0, ALL
• SELECT: 1, 2, 3, 4

Pressione OUTPUT m +INPUT n +ENTER, mudar a entrada n para a saída m

• Botão ALL: Pressione ALL + INPUT n + ENTER, mude a entrada n para todas as portas de saída
• Bloquear botão: Segure este botão por mais de 3 segundos, todos os botões frontais serão bloqueados e não funcionará. Segure mais de 3 segundos novamente, desbloquear
• Pressione os botões RES + OUTPUT m + NEXT + ENTER com guia do ecrã LCM frontal, para alterar a resolução de saída do OUTPUT m
• Pressione os botões EDID + INPUT n + NEXT + ENTER com guia do ecrã LCM frontal, para alterar o modo EDID do INPUT n
• Botão SAVE: Pressione SAVE+ OUTPUT m +ENTER, salve o roteamento atual e o layout da tela para a cena m
• Botão RECALL: Pressione RECALL+ OUTPUT m +ENTER, cena de carga m para exibição atual
• Botão INFO: Pressione continuamente o botão INFO, o painel LCD frontal irá circular para exibir IR ON/OFF, RS232 Baud Rate e parâmetros IP, etc.
• IR: Receptor IR, desativável pelo comando RS232
• Processador de parede de vídeo 3x3 HDMI com 4 entradas 9 saídas

2.2 Visão traseira

• Controle da LAN ((TCP/IP ou Web Control)

Endereço IP: 192.168.0.247Submascara: 255.255.255.0Porteiro: 192.168.0.1, Baud Rate: 9600, NetPort: 23

Conta de acesso à Internet: admin, senha: admin

• RS232-CTL

Baud Rate: 9600

• RS232-Phoenix:

Baud Rate: 9600

T: Unidade principal -> PC, G: Terra, R: Unidade principal <- PC

• Insumos e saídas

Processador de parede de vídeo 3x3 HDMI com 4 entradas 9 saídas ;1 saída de áudio LR/Toslink ((Spdif-Optical)

Nota: A saída de áudio pode ser alterada entre IN1, IN2, IN3, IN4 através do comando RS232 ou PC Tool

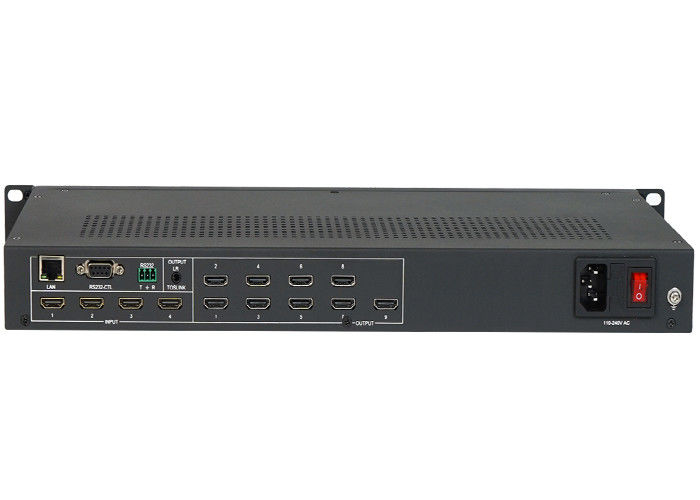

Processador de parede de vídeo 3x3 HDMI com 4 entradas 9 saídas As fotos são as seguintes:
