3x4 2x4 3x3 Hdmi 4k Quad Video Wall Processor com 4 entradas 12 saídas

Como obter a exibição ponto a ponto com painel LED

Passo 1, ligar o cabo de entrada entre a fonte e uma porta de entrada do interruptor de matriz.

Passo 2, ligar o cabo de saída entre o painel LED e uma porta de saída do interruptor de matriz.

Passo 3, leia o EDID do painel LED com a ferramenta PC e faça o download deste EDID para a porta de entrada do switcher de matriz.

Passo 4, defina a resolução de saída desta porta de saída como AUTO, ou USUÁRIO.e fazer a resolução definida pelo usuário para corresponder à resolução física do painel LED perfeitamente

1.Layout do painel

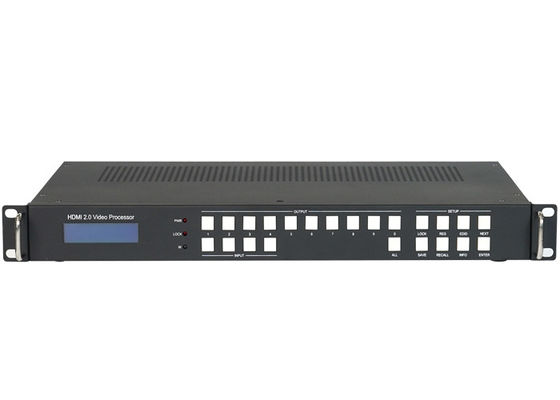

2.1 Vista da frente

• Ecrã de exibição LCM: exibe o status de roteamento de cada canal na matriz.
• OUT SELECT:1Dois...9, 0, ALL
• SELECT: 1, 2, 3, 4

Pressione OUTPUT m +INPUT n +ENTER, mudar a entrada n para a saída m

• Botão ALL: Pressione ALL + INPUT n + ENTER, mude a entrada n para todas as portas de saída
• Bloquear botão: Segure este botão por mais de 3 segundos, todos os botões frontais serão bloqueados e não funcionará. Segure mais de 3 segundos novamente, desbloquear
• Pressione os botões RES + OUTPUT m + NEXT + ENTER com guia do ecrã LCM frontal, para alterar a resolução de saída do OUTPUT m
• Pressione os botões EDID + INPUT n + NEXT + ENTER com guia do ecrã LCM frontal, para alterar o modo EDID do INPUT n
• Botão SAVE: Pressione SAVE+ OUTPUT m +ENTER, salve o roteamento atual e o layout da tela para a cena m
• Botão RECALL: Pressione RECALL+ OUTPUT m +ENTER, cena de carga m para exibição atual
• Botão INFO: Pressione continuamente o botão INFO, o painel LCD frontal irá circular para exibir IR ON/OFF, RS232 Baud Rate e parâmetros IP, etc.
• IR: Receptor IR, desativável pelo comando RS232
• Processador de parede de vídeo 3x3 HDMI com 4 entradas 9 saídas

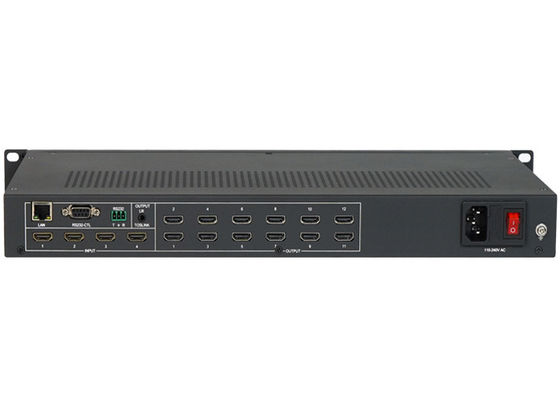

2.2 Visão traseira

• Controle da LAN ((TCP/IP ou Web Control)

Endereço IP: 192.168.0.247Submascara: 255.255.255.0Porteiro: 192.168.0.1, Baud Rate: 9600, NetPort: 23

Conta de acesso à Internet: admin, senha: admin

• RS232-CTL

Baud Rate: 9600

• RS232-Phoenix:

Baud Rate: 9600

T: Unidade principal -> PC, G: Terra, R: Unidade principal <- PC

• Insumos e saídas

Processador de parede de vídeo 3x3 HDMI com 4 entradas 9 saídas ;1 saída de áudio LR/Toslink ((Spdif-Optical)

Nota: A saída de áudio pode ser alterada entre IN1, IN2, IN3, IN4 através do comando RS232 ou PC Tool

3x4 2x4 3x3 Hdmi 4k Quad Video Wall Processor com 4 Input 12 Output's imagens como abaixo:
