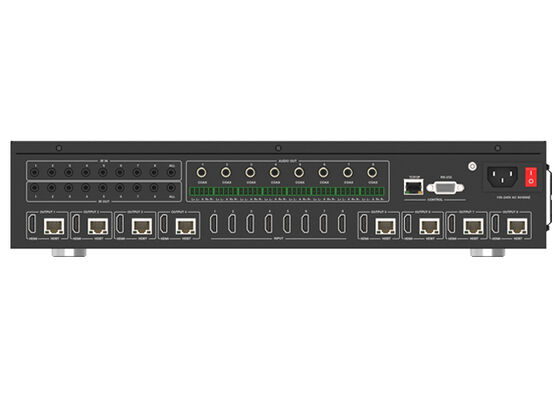

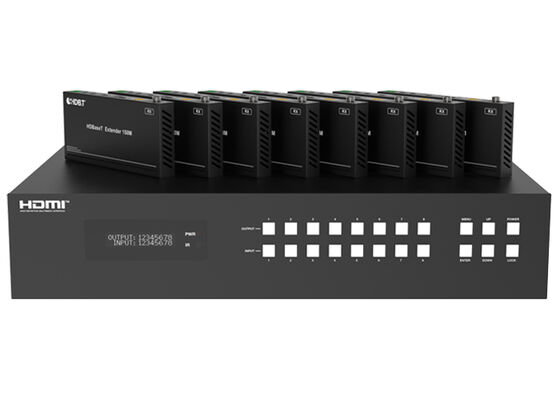

VINCAN 8x8 HDBaseT HDMI Matrix Switcher, 4K604:44 com PoC e 8 Receptores
8x8 HDBaseT HDMI Matrix Switcher com 4K604:4:4
O VINCAN 8x8 HDBaseT HDMI Matrix Switcher combina roteamento de fonte independente, distribuição de vídeo de longa distância e extração de áudio em um sistema de montagem em rack 2U.Conecte oito fontes HDMI e distribuí-los para oito zonas de saída selecionáveis de forma independente.
Cada zona possui uma saída HDMI local e uma saída HDBaseT espelhada, permitindo conectar até 16 telas.Projetados para instalações AV profissionais, este comutador de matriz HDMI 4K60 suporta resoluções de vídeo até 4K a 60Hz com 4:44 croma sampling, com suporte HDR, 24V PoC e múltiplas opções de controlo.
Roteamento de matriz HDMI 8x8 flexível
Selecione qualquer entrada HDMI para qualquer uma das oito zonas de saída.Cada saída HDMI local e sua saída HDBaseT emparelhada exibem o mesmo sinal selecionado simultaneamenteEsta configuração é adequada para instalações que exijam tanto ecrãs próximos como ecrãs remotos.
4K604:44 Vídeo com suporte HDR
Com conformidade HDMI 2.0b e largura de banda de 18Gbps, a matriz suporta 4K a 60Hz com 4:44 croma sampling para imagens detalhadas e texto de apresentação claro. Os formatos HDR suportados incluem HDR10, HDR10+, Dolby Vision e HLG.x compatibilidade suporta a integração com fontes e monitores HDMI compatíveis.
HDBaseT Extensão até 120m em 4K
Transmitir vídeo para cada receptor remoto através de um único cabo Cat5e, Cat6 ou Cat7.
Este comutador HDBaseT de matriz 8x8 fornece uma solução de distribuição centralizada para telas localizadas em instalações de reuniões, salas de aula, espaços de varejo e instalações de hospitalidade.
24V PoC para receptores remotos
Todas as oito saídas HDBaseT suportam 24V Power over Cable. A matriz pode fornecer energia aos receptores incluídos através do mesmo cabo usado para transmissão de sinal,Reduzir a necessidade de adaptadores de energia separados em locais de exibição remotos.
Desmontagem de saída HDMI independente
Cada saída HDMI suporta downscaling independente de 4K para 1080p. Isso permite que uma tela local de 1080p seja usada ao lado de uma tela 4K compatível conectada através da saída HDBaseT emparelhada.O recurso ajuda os instaladores a acomodar e exibir ecrãs de resolução mista dentro do mesmo sistema de distribuição AV.
Extração de áudio para cada zona de saída
A matriz HDMI com extração de áudio fornece oito saídas de áudio digital coaxial e oito saídas de áudio analógicas equilibradas.
Conecte o áudio extraído a amplificadores externos ou equipamentos de processamento de áudio.enquanto a passagem de áudio HDMI suporta formatos multicanal, incluindo LPCM, Dolby TrueHD e DTS-HD Master Audio. Cada receptor HDBaseT incluído também possui uma saída de áudio analógica para conexões de áudio perto da tela remota.
Web GUI, RS-232 e IR Control
Operar a matriz através de seus botões do painel frontal, incluindo controle remoto IR, RS-232, LAN ou Web GUI embutido.Gerenciamento avançado do EDID ajuda os instaladores a configurar a compatibilidade de fonte e exibição, enquanto as funções de controlo CEC e matriz IR oferecem opções de controlo de equipamento adicionais.
Especificações técnicas
| Especificações |
Detalhes |
| Entrada HDMI |
8 |
| Zonas de saída selecionáveis de forma independente |
8 |
| Saídas HDMI locais |
8 |
| Saídas HDBaseT |
8, espelhados com saídas HDMI correspondentes |
| Número máximo de ecrãs ligados |
16 em 8 zonas de saída |
| Resolução de vídeo máxima |
4K a 60Hz, 4:4:4 |
| Largura de banda de vídeo |
18 Gbps |
| Versão HDMI |
HDMI 2.0b |
| Suporte HDCP |
HDCP 2.2 e HDCP 1.x |
| Formatos HDR |
HDR10, HDR10+, Dolby Vision, HLG |
| Distância de transmissão HDBaseT |
Até 120m em 4K; até 150m em 1080p |
| Cabos de transmissão suportados |
Cat5e, Cat6, Cat7 |
| Alimentação por cabo |
24 V PoC em todas as saídas HDBaseT |
| Reduzir a escala da saída HDMI |
Desmontagem independente de 4K para 1080p |
| Outputes de áudio digital |
8 saídas coaxiais |
| Saídas de áudio analógicas |
8 saídas analógicas equilibradas |
| Gestão do EDID |
Apoio |
| Controle da CEC |
Apoio |
| Métodos de controlo |
Painel frontal, controle remoto IR, RS-232, LAN, Web GUI |
| Tamanho do rack |
2U |
| Dimensões da matriz |
440 × 374 × 88,6 mm |
| Peso da matriz |
6.54kg |
| Potência de entrada |
AC 100-240V, 50/60Hz |
| Consumo máximo de energia |
125 W |
| Temperatura de funcionamento |
0-40°C |
| Receptores HDBaseT incluídos |
8 |
Aplicações
- Salas de reuniões e instalações de formação corporativas
- Salas de aula e sistemas AV educativos
- Hotéis, restaurantes e bares desportivos
- Displays de retalho e sinalização digital
- Distribuição AV em várias salas
- Instalações que combinam exibições locais e remotas
Perguntas Frequentes
Todos os 16 monitores podem selecionar fontes diferentes de forma independente?
A matriz fornece oito zonas de saída selecionáveis independentemente. Cada zona tem uma saída HDMI e uma saída HDBaseT espelhada, de modo que os dois monitores nessa zona mostram a mesma fonte selecionada.
Suporta vídeo 4K a mais de 150 metros?
O manual fornecido especifica até 120 metros para vídeo 4K e até 150 metros para vídeo 1080p através de cabo Cat5e, Cat6 ou Cat7.
Os receptores HDBaseT estão incluídos?
O pacote padrão incluído no manual inclui oito receptores HDBaseT.
Os receptores exigem adaptadores de energia separados?
Quando alimentados a partir da matriz através de sua conexão PoC de 24 V suportada, os receptores não exigem adaptadores de alimentação locais separados.
A matriz pode ser controlada através de um navegador?
Sim. A interface gráfica web embutida fornece controle baseado em navegador sobre uma rede local. RS-232, LAN, painel frontal e controle remoto IR também são suportados.
Discuta o seu projecto com a VINCAN
Envie-nos a sua lista de fontes, resoluções de exibição, distâncias de cabos e requisitos de áudio.
