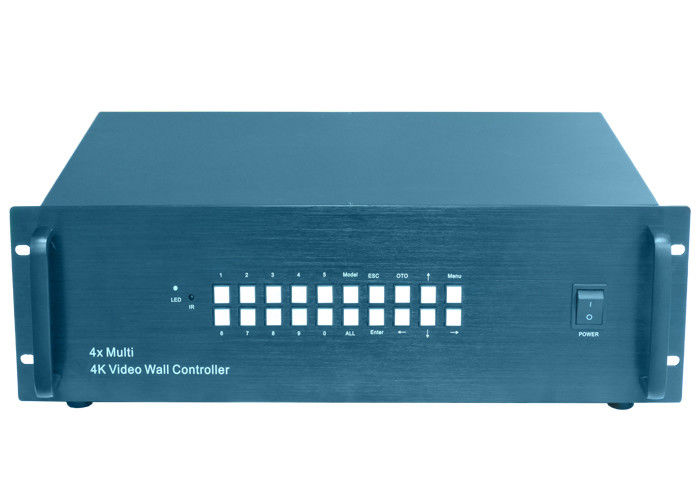

4 16 matriz entrada da saída 4K HDMI & controlador video da parede

introdução integrada do processador:

Os productis um 4K multifuncional queemenda o processador integrado, sua função principal são realizar o interruptor livre entre convencional

controlador video e matriz da parede 4K, conseguindo o efeito de uma máquina com de dupla utilização. É não somente 16 um controlador video da parede do canal 4K,

mas igualmente uns 4 para fora no agulheiro da matriz 16. Os apoios ao produto 4 canais de sinal de 4K HDMI entram, e apoiam até 16 canais de

Saída do sinal de HDMI.

A saída do MXN é apoiada no modo de emenda, e 4 sinais de entrada 4K podem ser comutados livremente. Todos os sinais de entrada podem ser comutados à grande tela para a exposição de emenda, e o vídeo audio e correspondente é saída synchronously. No modo da matriz, apoia o interruptor arbitrário da entrada e da saída, apoia a função de comutação sem emenda, e realiza o interruptor rápido sem tela preta. A matriz igualmente apoia a função da estreia de 4 telas, que indica 4 entradas em uma exposição ao mesmo tempo.

Com funções superiores, o produto é apropriado para vários projetos video da fiscalização, projetos de emenda em grande escala, salões de exposição, centros de controle, etc.

Características:

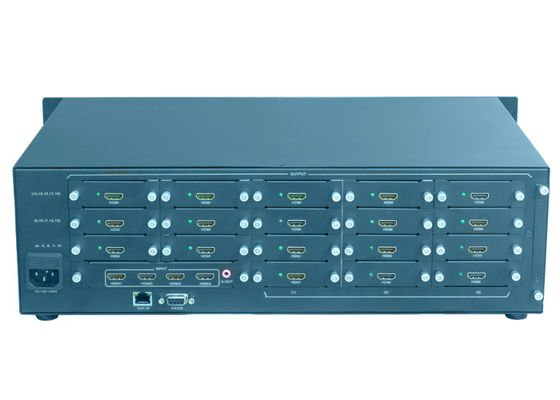

O *** apoia 4 entradas de HDMI, 2 HDMI2.0, 2 HDMI1.4, até 4K60HZ, compatibilidade inversa;

Os apoios do *** até 16 saídas, a definição da saída apoiam 1024* 768@60HZ, 1280* 800@60HZ, 1280* 720@60HZ, 1920* 1080@60HZ, 1920* 1200@60HZ (emenda), a definição da saída podem ser comutados;

máquina completa da emenda e da matriz do Cartão-tipo do ***, uma chave para realizar o interruptor livre;

O modo de emenda do *** apoia a emenda feita sob encomenda do MXN;

O *** apoia a função de uma rotação de 180 graus de toda a imagem da unidade de exposição, e apoia o painel LCD superior para inverter;

A borda do *** que protege a função, modo de emenda apoia o ajuste de emenda horizontal e vertical;

O modo da matriz do *** apoia a função de comutação sem emenda;

O modo da matriz do *** apoia toda a exposição da separação da tela da saída 4;

Controlo a distância do apoio do ***, RS232, TCP-IP (personalizado), controle do botão do chassi;

O chassi 3U padrão do ***, pode diretamente ser instalado no armário padrão;

Especificação:

1, sinal de entrada e de saída

A entrada de sinal do apoio 4 HDMI, o sinal de entrada pode ser comutada através dos botões do chassi e do controlo a distância, os apoios os mais de alta resolução 4K@60HZ;

Apoia a saída do sinal de até 16 HDMI, e a definição da saída apoia 1920x1080@60HZ, 1024* 768@60HZ, 1280* 800@60HZ, 1280* 720@60HZ, 1920* 1080@60HZ, 1920* 1200@60HZ, que pode ser comutado livremente.

2, função deemenda integrada

O produto integra as funções da matriz e da emenda. Pode ser usado como um controlador video convencional da parede de 16 canais ou uns 4 entrada e agulheiro da matriz da múltiplo-saída. O usuário pode livremente comutar ao modo desejado através do controlo a distância ou dos botões do chassi.

3, função da matriz

A função da matriz do produto é uma matriz da múltiplo-saída de 4 entradas, com a função de comutação livre da matriz convencional, que pode realizar o interruptor arbitrário da entrada e da saída, e igualmente tem a função da estreia, que pode indicar 4 sinais de entrada em uma tela de exposição. Além, a matriz igualmente tem a função do interruptor sem emenda, nenhum atraso ao comutar, nenhuma operação preta da tela, a simples e a rápida.

4, função de emenda
A função de emenda do produto adota um método de projeto modular. Os módulos de saída podem ser adicionados ou reduzido de acordo com necessidades de usuário. Uma única máquina pode conseguir um máximo de 16 saídas de emenda do sinal de HDMI. De acordo com necessidades de usuário, uma única máquina pode ser 2x2 personalizado, 3x3, 1x2, 2x3, vários modos de emenda tais como 3x2, 2x4, 4x2, 2x5, 5x2, etc.

5, controlo a distância infravermelho

O controlo a distância pode ser usado para ajustar todo o modo de emenda ou interruptor arbitrário da entrada e da saída no modo da matriz, que é simples e conveniente.

6, controle do botão do chassi

Com o controle do chassi, você pode rapidamente comutar o modo da matriz ou o modo de emenda; você pode ajustar todo o modo de emenda, ou realize o interruptor arbitrário da entrada e da saída do modo da matriz.

7, controle de computador do anfitrião

Conectando o software informático do anfitrião através da porta de série, você pode ajustar todo o modo de emenda ou interruptor arbitrário da entrada e da saída no modo da matriz com uma chave.

8, controle central

O a máquina completa deemenda abre os códigos de controle de uso geral. Os usuários podem escrever os códigos de controle no sistema de controlo central de acordo com suas necessidades, e usam o controle central para o controle centralizado;

Topologia do produto
