saída 6 entrada do controle 1 video de With RS232 do controlador da parede de 3x2 LCD

saída 6 entrada do controle 1 video de With RS232 do controlador da parede de 3x2 LCD

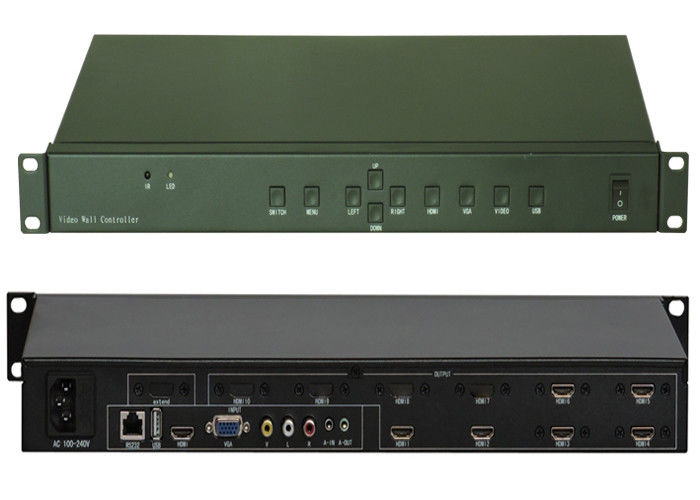

1 controlador video da parede do LCD da saída da entrada 6 com controle RS232

1, introdução de produto:

A CAIXA é um processador que apontam especialmente na tevê do LCD, painel LCD lateral Ultra-estreito da multi-tela de HD, projetor, pode personalizar a saída de 2 a 25 HDMI costurando de acordo com a procura do usuário e pode personalizar junção ilimitada pela cascata. O produto usando a microplaqueta de processamento a alta definição, assim que podem apoiar o sinal 1080P para a saída ou a entrada e entretanto podem apoiar 1 vídeo composto, 1 VGA, 1USB, 1 HDMI para entrar, e todo o sinal de entrada pode comutar à exposição do processo da multi-tela, ao áudio e a saída relacionada do vídeo igualmente simultaneamente.

2, introdução da função:

1, modelo da Multi-tela

O usuário pode aumentar ou para reduzir os módulos de saída devido a TK-BOX adote o projeto modular. E a única máquina pode 25 saída do sinal da junção do máximo HDMI com protocolo da compatibilidade DVI. Pode realizar junção ilimitada através da conexão de cascata; De acordo com a procura do usuário, a única máquina pode ser vários tipos personalizados de testes padrões da multi-tela tais como o ect 2*2,3*3,1*2,2*3,3*2,2*4,4*2,2*5,5*2.

2, sinal entrado

Pode apoiar 4 o sinal de entrada que no total consiste em 1 vídeo composto, 1 VGA, 1 HDMI, 1 USB; e a relação de HDMI e de USB com o funtion audio e video da descodificação, vídeo composto e sinal de VGA adiciona a relação audio relevante. O que é mais, todo o sinal de vídeo da entrada pode comutar com às saídas de áudio na sincronização. Seguir é o diagrama da relação:

3, função do espelho

Compare com o processador comum da multi-tela, TK-BOX pode realizar que 180°mirror viram a função para cada única unidade de exposição. Estará diminuindo agudamente a diferença da junção do LCD, que fazem a imagem mais vívida se a reviravolta 180°toward da tevê do LCD acima da fileira quando o usuário LCD ordinário comum TV.Following mostrado:

Antes da reviravolta após a reviravolta

4, borda que anula a função

Sem função da placa da borda, toda a unidade de exposição comum tem a diferença do quadro, que fazem a imagem a tração se rasgar acima na visão e no sentimento não naturais; Imagem mais natural e vívida sem transformação e tração após o processo da placa da borda. Depois de é o diagrama da comparação;

Sem borda que anula a função após a borda que anula o processo

3, topologia do sistema
