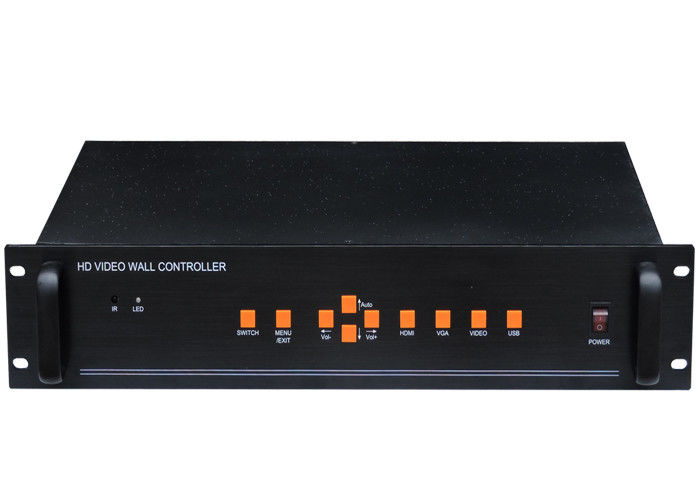

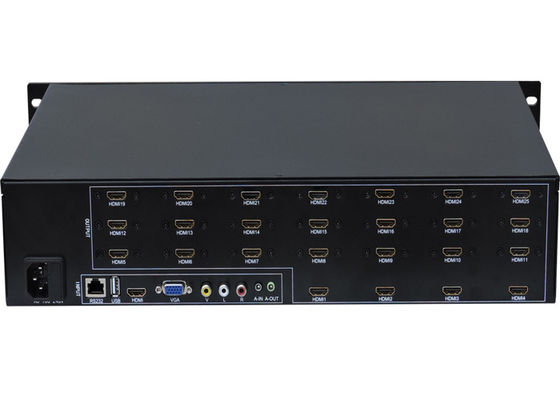

Controlador video da parede de RS232 LCD
1 no controlador video da parede de 25 para fora LCD para as paredes video - com RS232 e VGA/HDMI /USB
1, introdução de produto:
Isto toma separações de uma fonte HDMI ou do sinal de vídeo de VGA entrada e e distribui-a ingualmente ao número exigido das tomadas do monitor de HDMI (4,6,9,12,16,25).
O controle video individual de Processors do controlador da parede cada monitor, com cada processador margarida-acorrentou junto. Todas as funções video da parede são controladas por um controlador remoto à mão ou pelos comandos RS232. Os ajustes da exposição de imagem podem ser feitos para indivíduo, ou todos os monitores junto: A posição video de modo de exposição da parede, horizontal e vertical, zumbe dentro e para fora. ‘Anular’ a característica reserva um total do tamanho horizontal e vertical de uma parede video a ser anulada para fora.
A caixa de controle video da parede de Digitas (com RS232 e VGA/HDMI /USB) tem o modo 6 de operação, de uns 2 horizontais pela parede video de 2 monitores verticais (4 monitores) a uns 5 horizontais pela parede video de 5 monitores verticais (25 monitores). Onde os modos video 3x2 e 4x3 da parede são usados, o número maior de monitores está no plano horizontal.
2, características do produto:
1. Realize o VÍDEO do interruptor do atalho, USB, HDMI, VGA;
2. Interruptor do atalho entre comum e o unjoint
3. Ajuste o largo e a elevação de anular da borda
4. Controle de volume da saída
5. Ajuste o brilho, relação do contraste, saturação de cor
6. Ajustando a velocidade de USB, a música seguinte, programa escolhe
Parâmetros técnicos
| Nome |
Especificação |
| Sinal entrado |
|
| VGA |
Relação HD15 e relação com 1 relação audio de 3,5
Apoio 640*480/85HZ a 1920*1200/60HZ
|
| HDMI |
HDMI 1,4 (HDCP 1,3) DVI 1,0, HDMI encaixam audio |
| Vídeo |
Identificação automática o syetem de NTSC, AMIGO e SECAM, relação com 1 relação audio de 3,5 |
| USB |
A relação padrão de 2,0, pode introduzir o disco de U, encaixa audio;
Vídeo do apoio, imagem, MP3, TXT
|
| Sinal de saída |
|
| Relação de HDMI |
A saída de 25 HDMI, apoia o teste padrão comum de 2*2,1*4,4*1;
Apoio que personaliza um sinal de saída de 2 a 25;
1920*1080P/60HZ, 1280*720,60HZ;
|
| Áudio |
3,5 relação audio, esquerda do apoio e canais direitos e estereofônico, interruptor do sinal do avoirdupois synchronously |
| outro |
|
| Modo de controle |
RS232, telecontrole, chave do caso |
| Fonte de alimentação |
C.A.: 100 a 240 V |
| Teste padrão comum |
A junção padrão do quadrilátero, única máquina personaliza uma junção de 2 a 25 |
| Poder |
20W |
| Tamanho do caso |
|
| Dimensões (1U) |
1U caixa padrão de 19 polegadas, 442mm (L)*45mm (H)*242mm (W) |
| Peso (1U) |
2.5KG |
Topologia do sistema
